Carrière de Sautaret : détails structuraux
Contexte structural de ces détails tectoniques à la page "Chevalon"

On a réuni sur cette page quelques illustrations de structures tectoniques visibles dans la carrière de Sautaret.



figure agrandissable

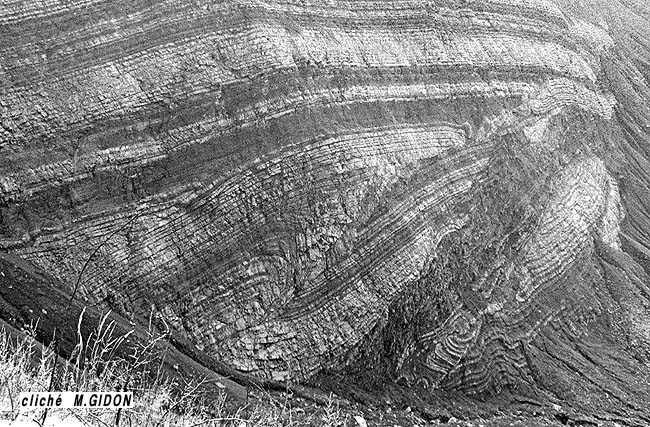

Vue rapprochée de l'extrémité nord-est de la carrière
Vue prise du NW, selon la direction de la surface de chevauchement.

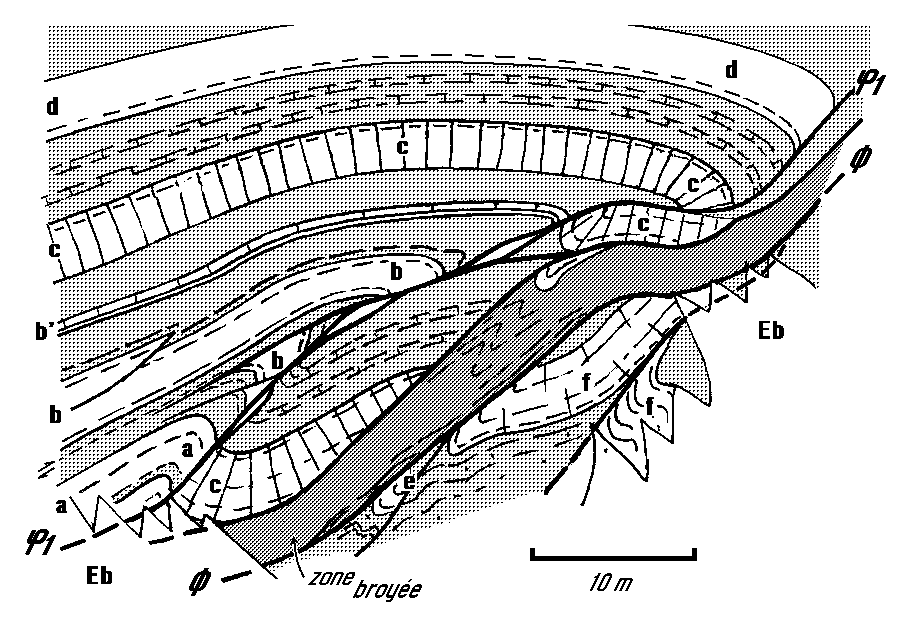

La photo et le schéma montrent le détail du chevauchement de Sautaret (Ø) et de son chevauchement satellite (j1), selon une coupe sensiblement perpendiculaire aux lignes structurales.
Noter les crochons* et les navettes*. Dans la zone broyée on distingue sur la photo le feuilletage schisteux, fortement incliné vers la gauche, qui témoigne aussi du glissement vers la droite du compartiment supérieur.

image sensible au survol et au clic

Failles inverses avec paliers et rampes
extrémité droite de l'affleurement du schéma précédent , vu selon une autre orientation, plus W-E (la coupe naturelle, en biseau déforme la structure dans le sens d'un étirement horizontal)

Fi1 = Ø ; Fi2 = j1 ; le banc du haut, portant le mot "crochon" est celui noté "c" ; celui qu'il chevauche par un palier (et qui porte ce mot) est noté "d" dans la figure précédente.


image sensible au survol et au clic
Plusieurs failles "normales" synsédimentaires (d'âge Berriasien inférieur).

Ces cassures se sont formées pendant la sédimentation des alternances de marnes et de calcaires argileux du Berriasien. En effet on constate que les niveaux marneux varient d'épaisseur d'un compartiment à l'autre, de part et d'autre des cassures (au centre du cliché un niveau marneux aminci est souligne d'une ligne de tirets).

Les compartiments abaissés compris d'une part entre 2a et 2b et d'autre part entre 1a et 1b constituent des exemples de "graben"*


Vue rapprochée d'une portion du faisceau h
située à l'extrême droite du front de taille principal

Ce faisceau montre une déformation en extension par un système de "mini blocs-basculés". La demi flèche montre le mouvement relatif des blocs, qui glissaient donc vers le N-NW.
Noter qu'il s'agit d'une extension synsédimentaire car les faisceaux supérieur et inférieur ne sont aucunement disloqués.


analyse plus détaillée du système de blocs basculés affcetant le faisceau "h"

s0 = surface de stratification du sommet du faisceau "h" ; f1, f2, f3, f4, = failles extensives parallèles ; sC (demi-flèches) = sens du cisaillement tardif, parallèle aux faisceaux de bancs : il a provoqué, au sein des niveaux de marnes, le rabattement vers la droite (vers le sud-ouest) de l'inclinaison des anciennes surfaces de failles.

Plus d'informations sur la carrière de Sautaret : consulter la publication n°164
