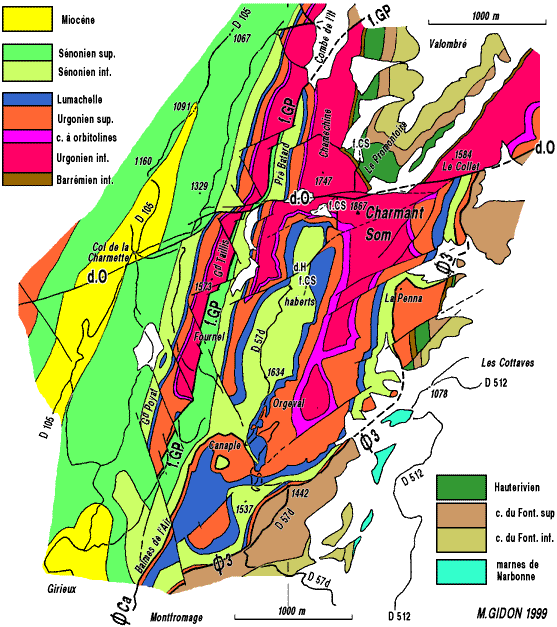

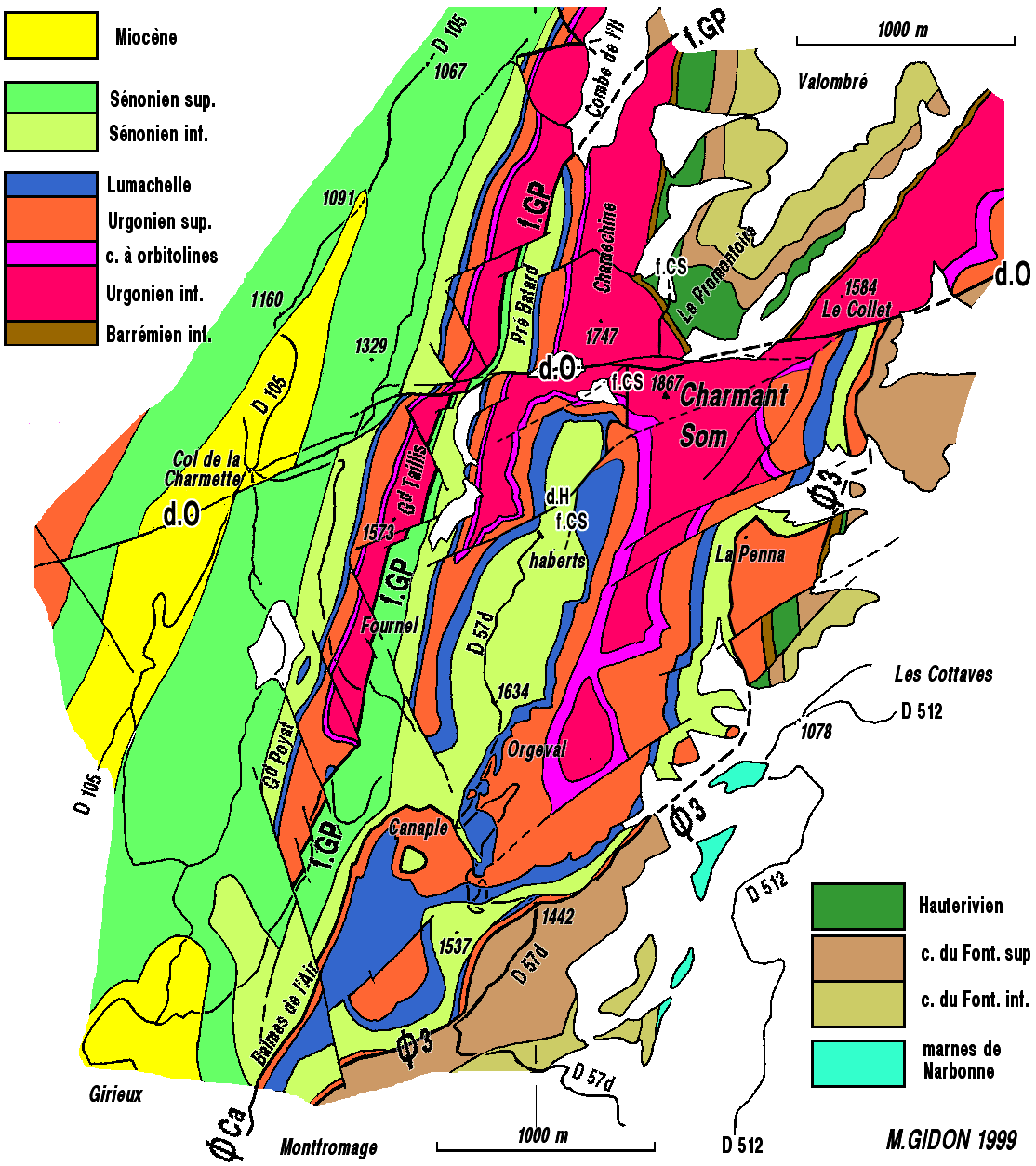

Carte détaillée du chaînon du Charmant Som

Carte dessinée en utilisant les levés les plus récents de l'auteur, en partie inédits à ce jour et partiellement révisés en 2004. Les principales zones masquées par le Quaternaire sont laissées en blanc.
f.GP = faille de Grand Poyat ; d.O = décrochement de l'Oursière ; ØCa = chevauchement de Canaple ; f.Ch = faille extensive N-S du Charmant Som ; d.H = décrochement (mineur) des Haberts.
Ø3 = chevauchement de la Chartreuse orientale.
version plus grande de cette image

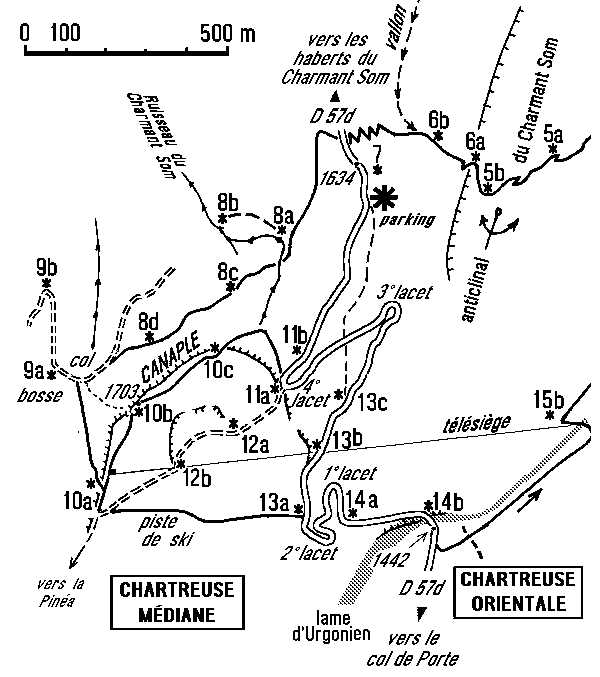

Carte topographique de la route sylvo-pastorale (D57d) du flanc de la montagne de Canaple (itinéraires et.indications structurales)

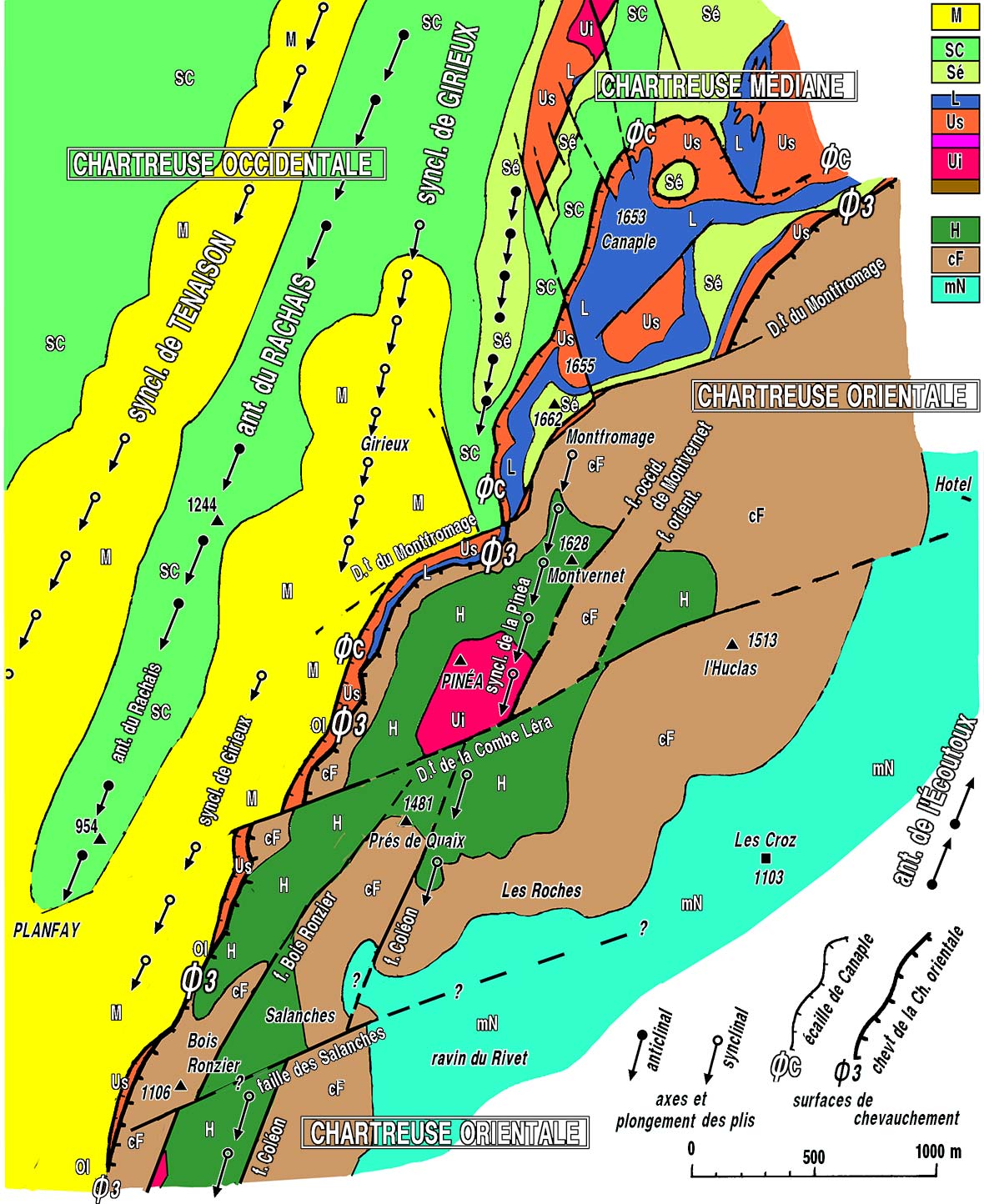

Voir la carte géologique du secteur, plus méridional, de la Pinéa
carte géologique au 1/50.000° à consulter : feuilles Grenoble et Domène

 Carte géologique simplifiée des alentours du Charmant Som.
(fond topographique d'après la carte IGN au 1/100.000°)

carte cliquer sur les imagettes Légende
