image sensible au survol et au clic

d'après une image extraite de "google-earth"
La haute Valle del Maurin et les crêtes de son versant sud-ouest vues de l'est.
ØCh = surface de chevauchement de la nappe du Châtelet (unité du Brec) ; f.St = faille des cascades de Stroppia ; a.pA = anticlinal du Pas de l'Ane ; f.Ce = faille du Monte Cerello ; f.H = faille des Houerts (prolongement méridional vraisemblable) ; u.Marinet = unité de Marinet proprement dite ; ØaM = surface de chevauchement (renversée) de l'unité des Aiguilles de Marinet (= "de Mary") ; f.B = faille de La Barge (prolongement méridional vraisemblable) ; f.CC = faille de Ceillac
M+cs = marbres versicolores du Malm et du Crétacé supérieur (voir la page Maurin) .

extrait de la publication n° 024 / légende des figurés (nouvelle fenêtre)
Coupe transversale au niveau du col de Mary (coupe orientée SW-NE)
De gauche à droite : Ø4 = surface de chevauchement de la nappe de Chambeyron ; ØM = surface de chevauchement de l'écaille des Aiguilles de Marinet (ployée en anticlinal) ; Ø6 = faille de La Barge ; ØR = faille de Ceillac ; Ø'R = chevauchement (renversé) de l'unité de Combe Brémond.

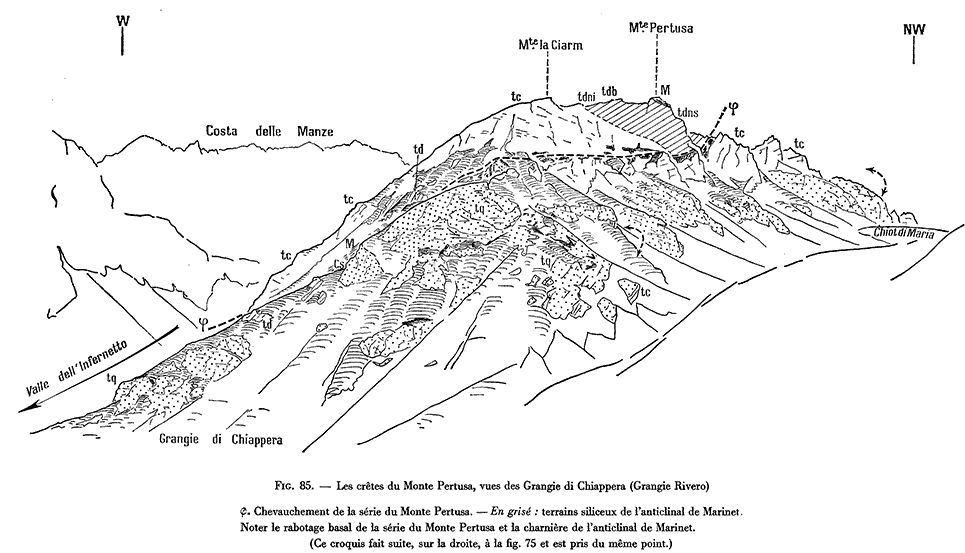

extrait de la publication n° 024

extrait de la publication n° 024

extrait de la publication n° 024 / légende des figurés (nouvelle fenêtre)
Coupe transversale, orientée SW-NE, au niveau du Monte La Ciarm (peu au nord des granges de Chiappera).
De gauche à droite : Ø4 = surface de chevauchement de la nappe de Chambeyron ; ØM = surface de chevauchement de l'écaille des Aiguilles de Marinet (ployée en anticlinal) ; Ø6 = faille de La Barge ; ØR = faille de Ceillac ; Ø'R = chevauchement (renversé) de l'unité de Combe Brémond ; ØSL = chevauchement (renversé) des unités de schistes lustrés.

---

Carte géologique simplifiée
redessinée sur la base de la carte géologique d'ensemble des Alpes occidentales, du Léman à Digne, au 1/250.000°", par M.Gidon (1977), publication n° 074
