La Grande Cloche ("Cloche de Barles") |
La Grande Cloche est un peu le sommet emblématique
de la région de Barles. Sa forme très typique
vient de ce que l'érosion l'a sculpté en dégageant
la voûte, dessinée par le Tithonique, d'un bel anticlinal de la Grande Cloche d'axe E-W et en évidant son cœur de Terres Noires du côté de la vallée du Bés.
image sensible au survol et au clic

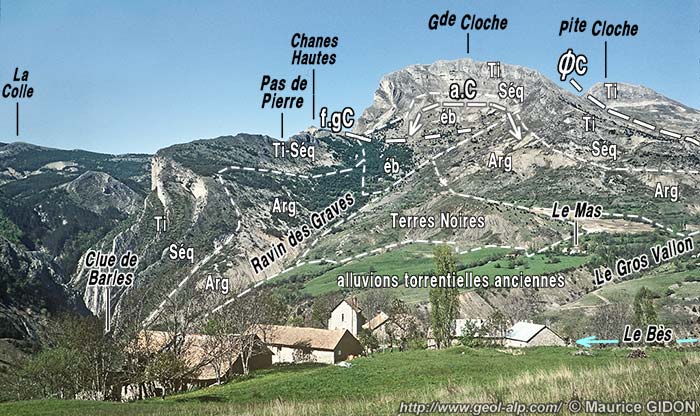

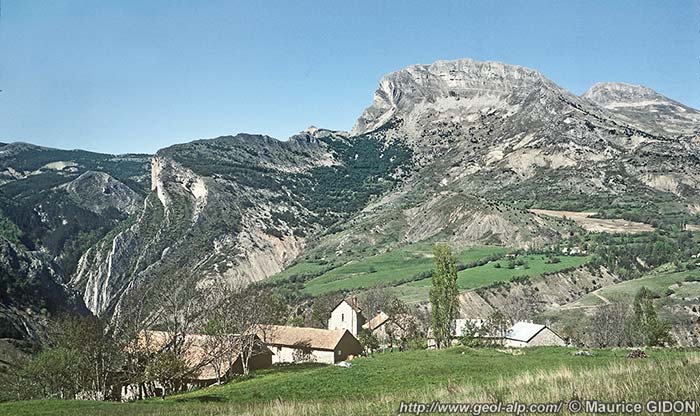

Les Grande et Petite Cloche et la partie sud-occidentale de
la dépression de Barles
vus de l'est, depuis les pentes du Pas de Blayeul.
a.C = anticlinal de la Grande Cloche ; s.A = charnière de renversement du flanc supérieur du
synclinal d'Auribeau (elle affecte les deux flancs de l'anticlinal
de la Grande Cloche, c'est pourquoi ce dernier prend un aspect
coffré*).
s.S = synclinal des Sauvans : son flanc nord, renversé,
inclut la montagne de Chine, qui est hors du
champ du cliché du côté droit ; son coeur est affecté de replis,
conservés à la Petite Cloche, et il est rompu par
le chevauchement de l'Unité de Chine (ØC).
Le Tithonique du flanc nord du pli ne se poursuit pas jusqu'au lit du Bès car il est rebroussé en synclinal
dans les pentes au sud de la Petite Cloche (ce pli est le crochon* du chevauchement de l'unité de
Chine).
image sensible au survol et au clic

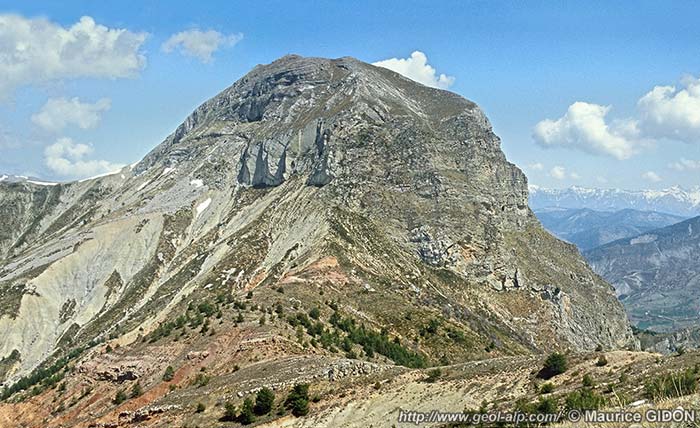

Le versant est de la Grande Cloche
vu de l'est, dans l'axe de son anticlinal, depuis le Serre Lacroix
(rive gauche du Bès).
a.P = anticlinal de Pérouré ; s.TR = synclinal de Terre Rouge ; a.C
= anticlinal de la Grande Cloche ; s.A = charnière
de renversement du flanc supérieur du synclinal d'Auribeau
(elle tord et renverse vers le sud l'anticlinal de la Grande Cloche).
f.A = faille extensive post oligocène du ravin d'Aubèze (revers nord de la crête des Chanes Hautes) ; f.C = l'une des failles compressives post-oligocènes, à surface de cassure presque horizontale ("failles plates")
Le ravin du Gros Vallon suit le coeur de Molasse Rouge du synclinal
de Terre Rouge. L'axe de ce pli plonge vers l'est , mais avec
une pente légèrement moindre que celle du torrent,
de sorte que le lit du Bès passe en contrebas, dans les
couches néocomiennes.
La crête orientale qui descend vers
le Bès jusqu'à la Clue de Barles est formée par le Tithonique du flanc sud de ce pli. En contrebas immédiat du sommet, au niveau du Pas de Terre Rouge
il décrit des replis très déversés et devient même franchement renversé. Or la voûte du repli inférieur est tranchée, dans les pentes sud-orientales du Pas de Terre-Rouge, par la discordance de
la Molasse Rouge redressée à la verticale : il s'agit donc de la véritable charnière, originellement verticale, du pli formé lors du plissement anté-oligocène.
Plus à l'est le pendage de la barre tithonique renversée se redresse progressivement, jusqu'à devenir vertical à la Clue de Barles : cette inflexion, qui restitue aux couches leur attitude à l'Oligocène, doit être vue comme le résultat d'un ploiement
tardif, lié à la formation du synclinal couché post-miocène d'Auribeau (le sommet de la Cloche appartenant au flanc inverse de ce pli). C'est d'ailleurs à cette même étape de déformation tardive qu'il faut sans doute attribuer la flexion en une ample voûte que dessine, au sommet même de la Grande Cloche, l'ancien flanc nord du pli oligocène.
image sensible au survol et au clic

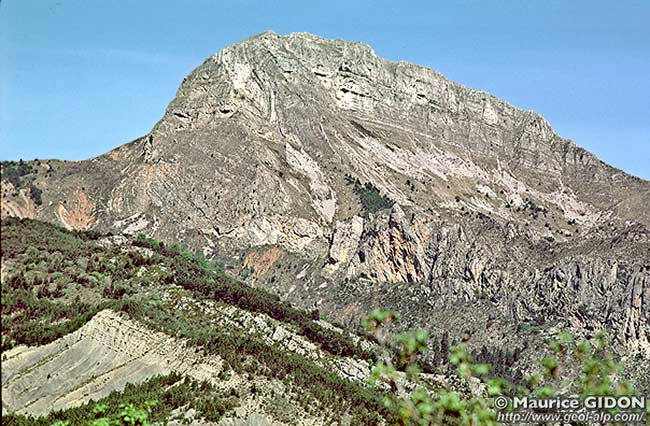

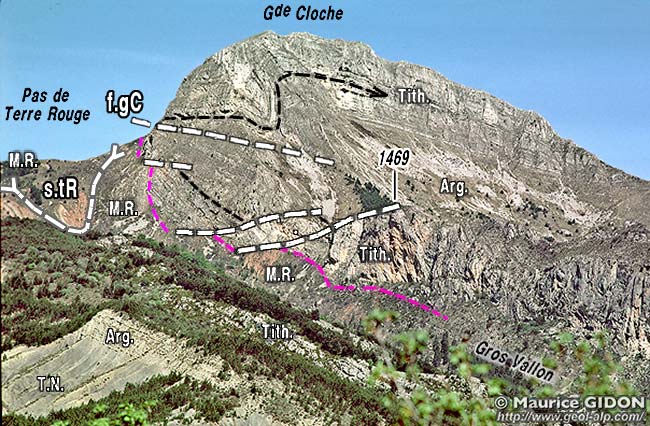

La Grande Cloche versant sud-est : les accidents
secondaires de la charnière anticlinale,
vus de l'est- sud-est, depuis l'épaule sud de la Maurière .
Noter les rapports des replis et des failles sub-horizontales
avec la surface de discordance de l'Oligocène (tirets pourpres)

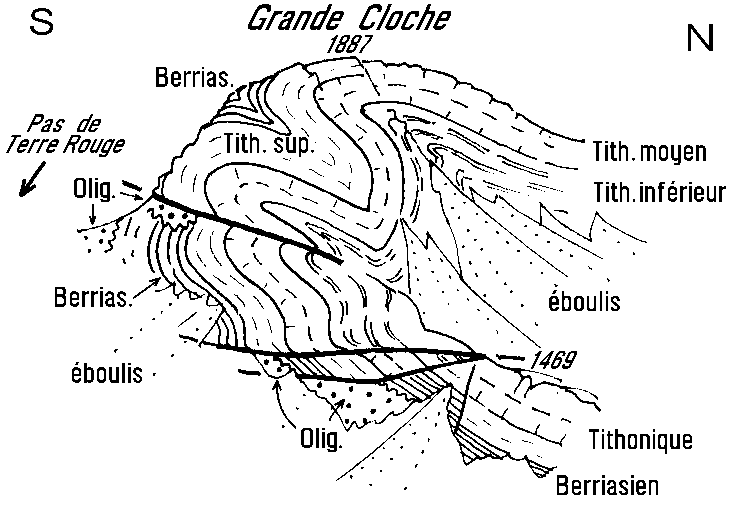

Croquis interprétatif du cliché ci-dessus.(pris
d'un point de vue un peu plus élevé)
D'autre part le Tithonique
du flanc sud du pli est non seulement renversé mais encore
rompu par des failles plates (de rejet modeste) qui sont visiblement
post-oligocènes ; la plus élevée d'entre elles est également visible sur le versant ouest de la Grande Cloche, où elle semble décapiter la voûte tithonique du pli en la repoussant vers l'est : ces failles résultent d'un cisaillement
sub-horizontal encore plus tardif, qui a sans doute été induit par
les déformations, de même vergence sud-ouest, liées au passage de la nappe de Digne.
image sensible au survol et au clic

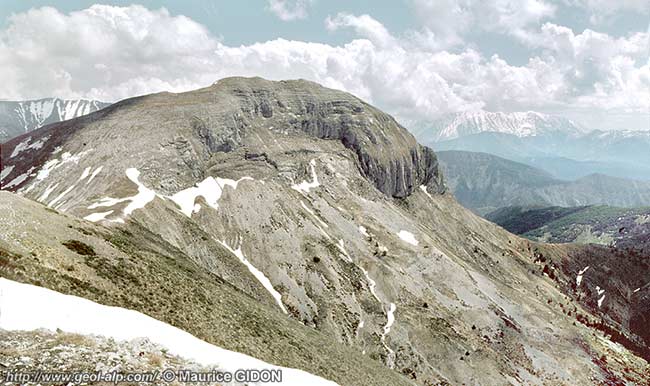

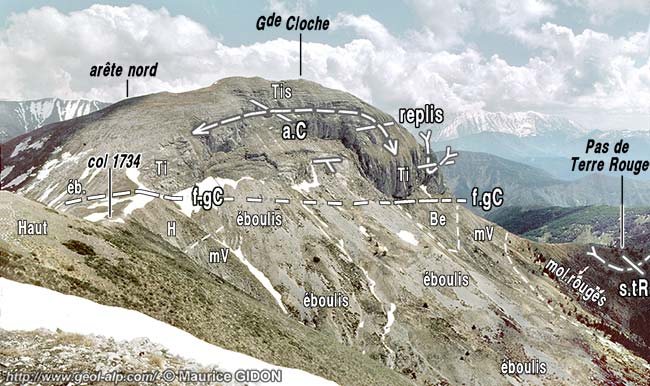

Le versant ouest de la Grande Cloche
vu du nord-ouest, depuis le versant occidental de la Petite Cloche
s.tR = synclinal de Terre Rouge. ; a.C = anticlinal de la Grande Cloche ; il est rompu transversalement par une faille chevauchante
ØC, à vergence SW, qui fait reposer les bancs du tithonique sur les marnes du Valanginien (en grande partie masquées sous les
éboulis).
Noter que la voûte du pli s'infléchit vers l'ouest (le symbole de pendage correspond à des dalles structurales) : cette torsion axiale correspond sans doute à un crochon induit par le chevauchement.

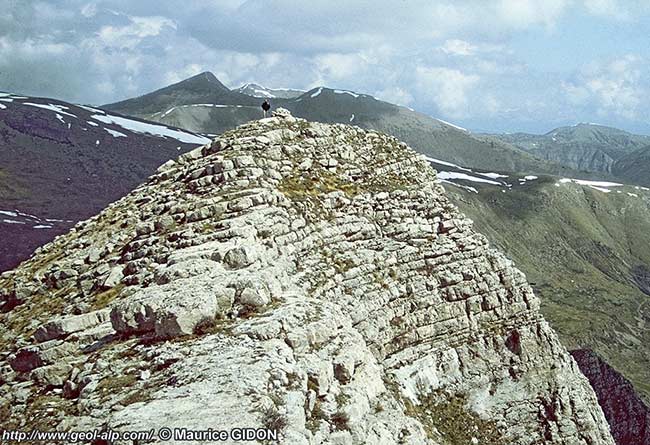

Le sommet même de la Grande Cloche, vu de l'arête sud (l'échelle est donnée par le personnage à côté du cairn) ; en arrière-plan les barres de Chine et la crête de Clot Ginoux.
Les bancs du passage Tithonique supérieur - Berriasien inférieur plongent faiblement vers la gauche (vers l'ouest) : ils appartiennent à la voûte de l'anticlinal, qui manifeste là une ébauche de plongement axial dans cette direction.
Carte géologique simplifiée des environs de Barles
redessinée sur la base de la carte géologique d'ensemble
des Alpes occidentales, du Léman à Digne, au 1/250.000°",
par M.Gidon (1977), publication n° 074
catalogue des autres cartes de la section Gap-Digne
La
demi-fenêtre de Barles : aperçu d'ensemble
Le cadre structural des chaînons
de Digne
L'histoire tectonique des
chaînons de Digne
cartes géologiques
à 1/50.000° (*) à consulter : feuille La Javie
