entre le vallon de La Muzelle et celui du Lauvitel
Ce col est déterminé par une
bande sédimentaire qui est une apophyse latérale
de celle de la Muzelle. Elle correspond
à un hémigraben, orthogonal à celui du vallon
et du col de la Muzelle, dont le fond est fortement incliné
vers l'est (et qui s'ouvre donc dans cette direction) . Cette
disposition est due au basculement vers l'est du flanc ouest de
l'hémigraben de la Muzelle, qui a été occasionné
par le pincement synclinal de ce dernier, lors des déformations
induites par la compression alpine.
figure
agrandissable /.-.-.-./ version plus grande de cette image
Schéma cartographique de la géologie des abords
du vallon de la Muzelle.
version plus grande, sans commentaires géologiques,
de cette image

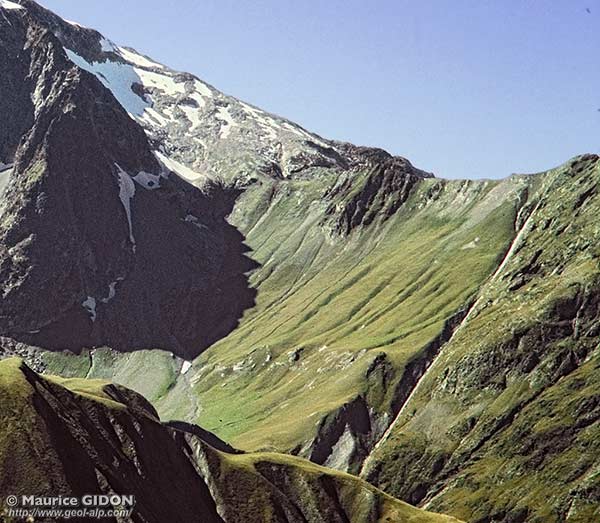

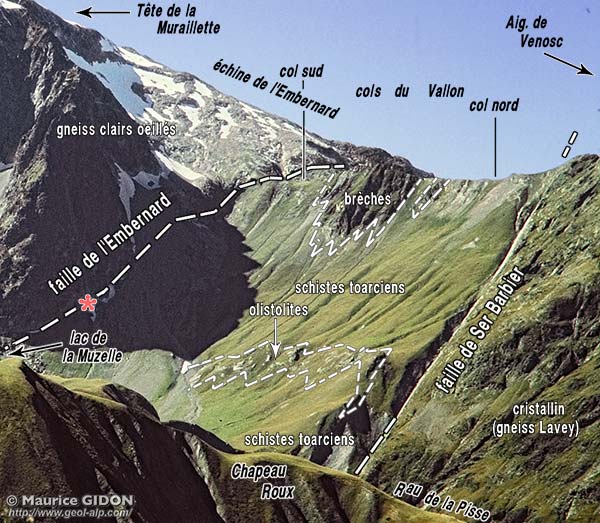

Le versant est du col du Vallon
vu depuis l'arête Coche - Pied de Bary
La coupe A du schéma ci-après est perpendiculaire
à la crête du col, tandisque la coupe B suit cette
crête
version plus grande de cette image

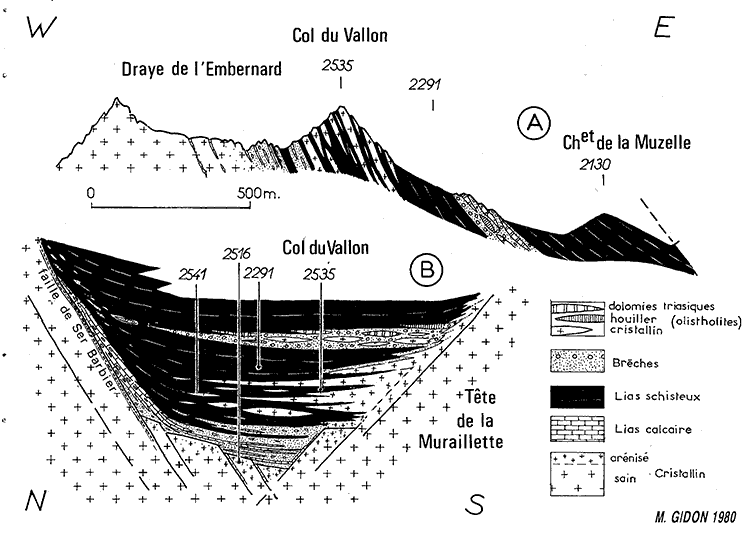

Coupes du col du Vallon (localisées en 6A et 6B
sur la carte)
A = coupe perpendiculaire à la crête
du col, entre le lac de la Muzelle et le col du Vallon.
B = coupe le long de la crête du col, montrant en
coupe le fossé d'effondrement liasique
NB : A et B sont orientées à
près de 90° l'une de l'autre ; B est une coupe
selon un plan qui aurait été vertical lors du dépôt.
En fait les couches sont maintenant basculées vers l'est,
du fait du pincement synclinal de l'hémigraben de la Muzelle,
conformément à la coupe A, et le plan de coupe correspond
à une surface doucement inclinée vers l'ouest.
version plus grande, sans commentaires géologiques,
de cette image

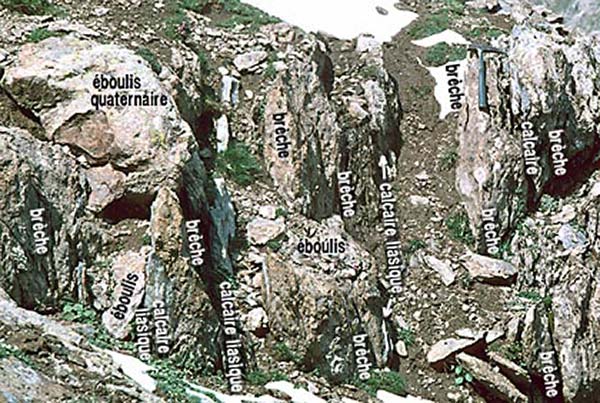

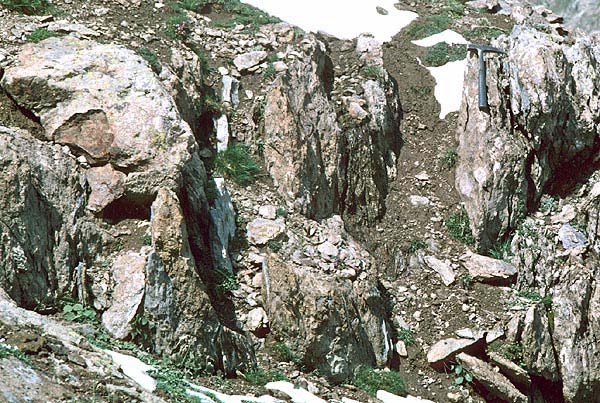

Les brèches de la base du remplissage sédimentaire
du col du Vallon
Vue prise, du sud vers le nord, à la Draye de l'Embernard.
Des lames de calcaires liasiques, gris clair, sont
interstratifiées dans les brèches (galets bien visibles
en haut à droite, sous le marteau). Les couches sont relevées
presque à la verticale par le basculement tectonique, vers
l'est, du flanc occidental de l'hémigraben de la Muzelle.
Les divers blocs isolés sont de éboulis quaternaires
Pour plus de détails consulter la publication
n° 087
cartes géologiques à
1/50.000° (*) à consulter : feuille La Mure,
Saint-Christophe
