Cartes du massif du Vercors

A) Cartes géologiques simplifiées d'ensemble


. version plus grande de cette image

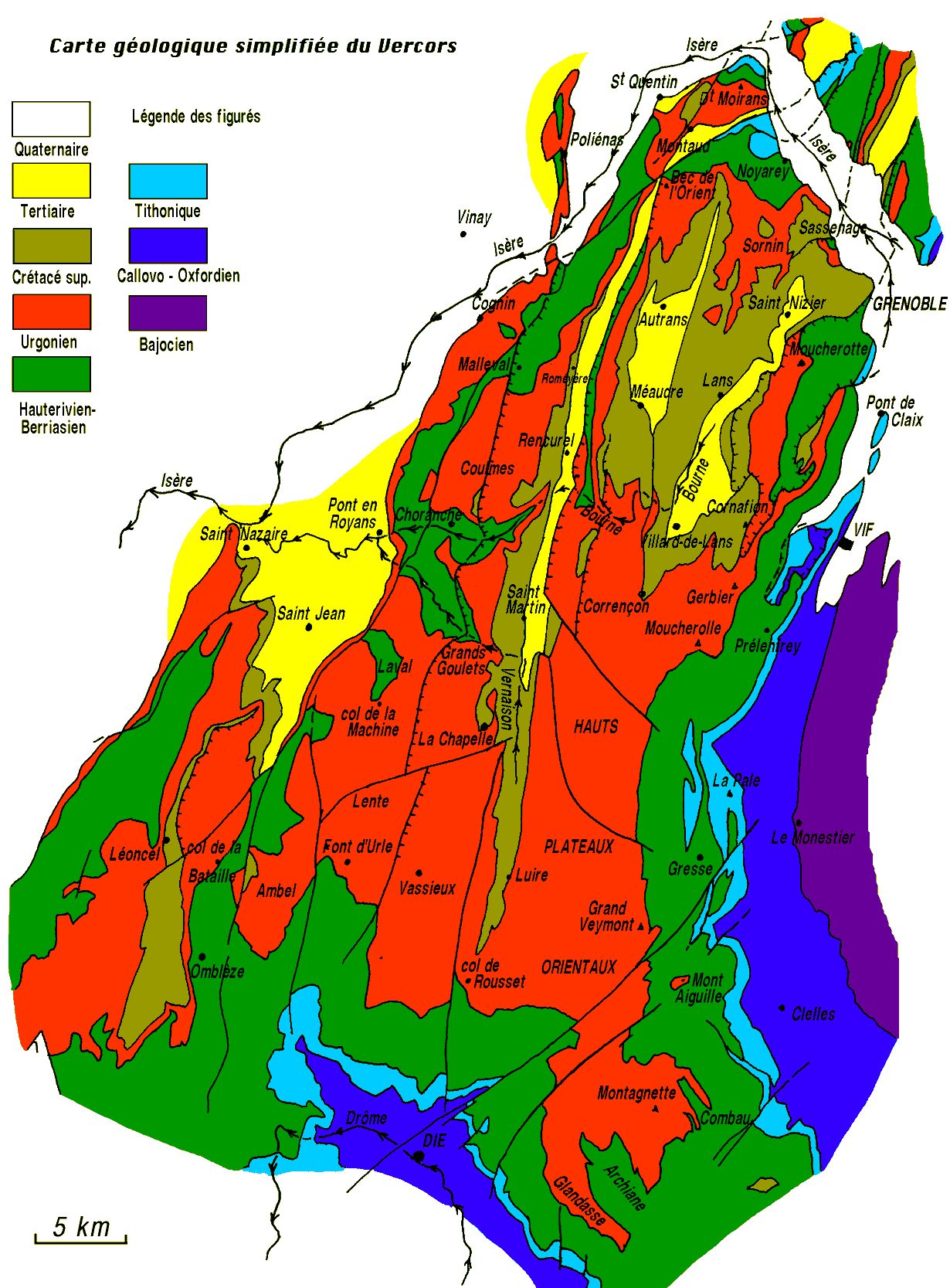

Carte géologique simplifiée de l'ensemble du massif du Vercors

B) Cartes géologiques simplifiées locales
(environ 17 x 13 km de surface par carte)

Ces cartes sont des extraits, redessinés avec une légende de couleurs différente, de la carte géologique d'ensemble des Alpes occidentales, du Léman à Digne, au 1/250.000°, par M.Gidon (1977), publication n° 074.
Il s'agit d'une carte simplifiée à deux égards : 1/ on n'y a séparé que les ensembles rocheux majeurs, sans prendre en compte leurs subdivisions mineures ; 2/ Les terrains quaternaires "de couverture superficielle" ont été supposés enlevés (sauf dans les grandes plaines alluviales)

catalogue-diaporama des cartes disponibles
 version "petite" légende générale de ces cartes version "grande"

Ces cartes sont imprimables à l'échelle du 1/250.000° : pour cela porter la résolution de 72 dpi à 200 dpi (ou imprimer avec une réduction à 36 %.)
Pour imprimer au 1/100.000° porter la résolution à 80 dpi (ou imprimer avec un agrandissement de 111%)

C) Cartes structurales schématiques



Carte d'ensemble, géologique et structurale du Vercors, simplifiée (extrait de ARNAUD H., 1976)

AC : anticlinal des Coulmes
ACh : anticlinal des Chartreux
AD : anticlinal de Die
AM : anticlinal de Montaud (= de Face Belle relayé par celui du Ratz, prolongements septentrionaux de celui des Coulmes, décalé par la faille de Voreppe)
AMM : anticlinal des Monts du Matin (= de Saint-Nazaire)
AS : anticlinal de Sornin
SA : synclinal d'Autrans
SAr : synclinal de l'Arbounouse
SM : synclinal médian du Vercors (= synclinal de la Vernaison)
SR : synclinal du Royans
SV : synclinal de Villard-de-Lans (partiellement confondu avec le synclinal transverse de Saint-Nizier)

NB : l'axe anticlinal dessiné, mais non désigné, au NE de Pont-en-Royans, est l'anticlinal du Nant (= "anticlinal de Malleval"), que l'on retrouve à l'est de Léoncel.

version de plus grande taille


Deux cartes structurales thématiques du Vercors et de ses confins avec le Diois et le Dévoluy
(extrait de ARNAUD H., 1981) :

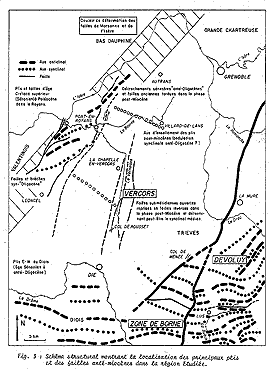

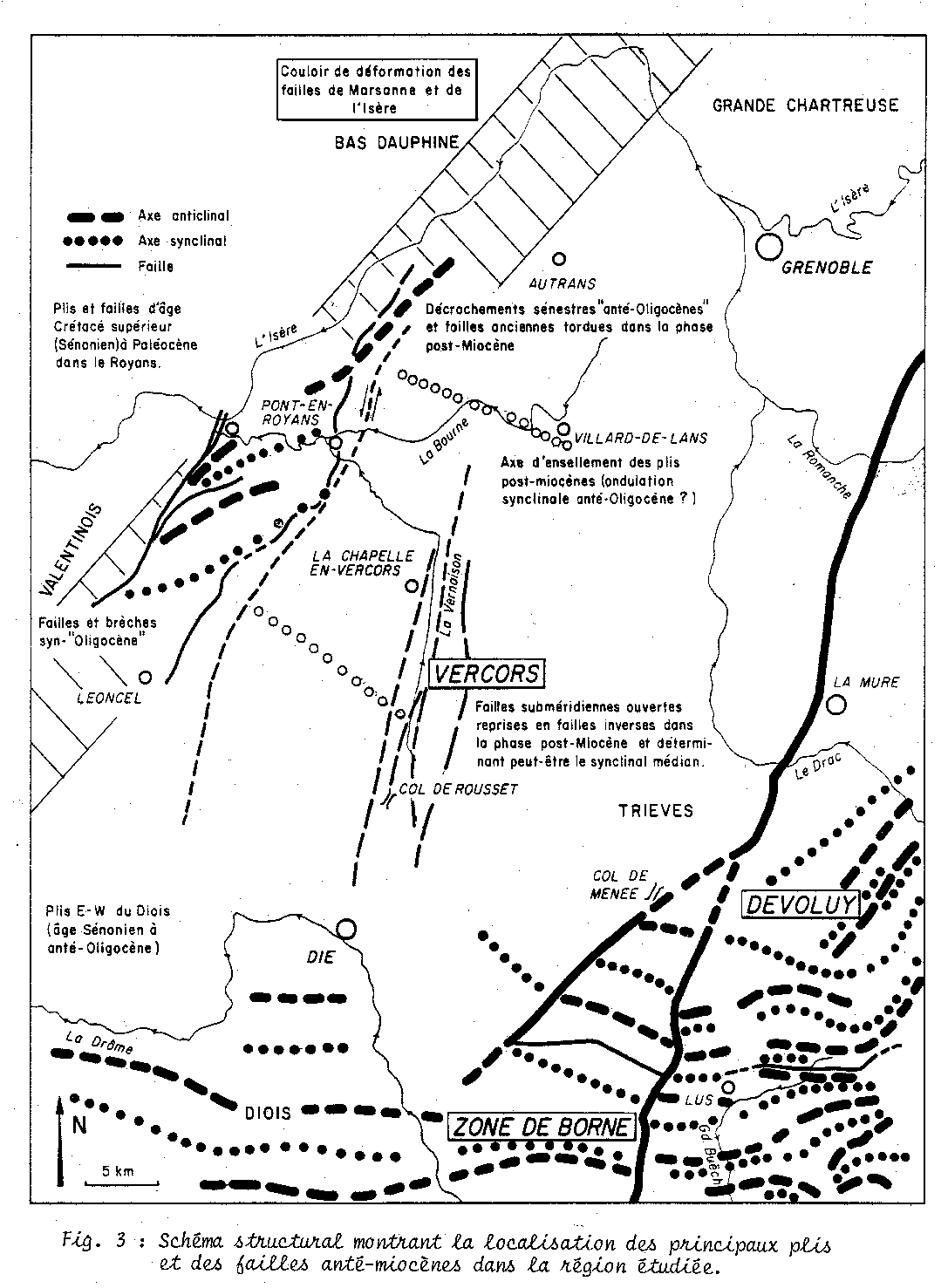

 Carte des accidents (plis et failles) anté-miocènes
 version de plus grande taille
version encore plus grande de cette figure

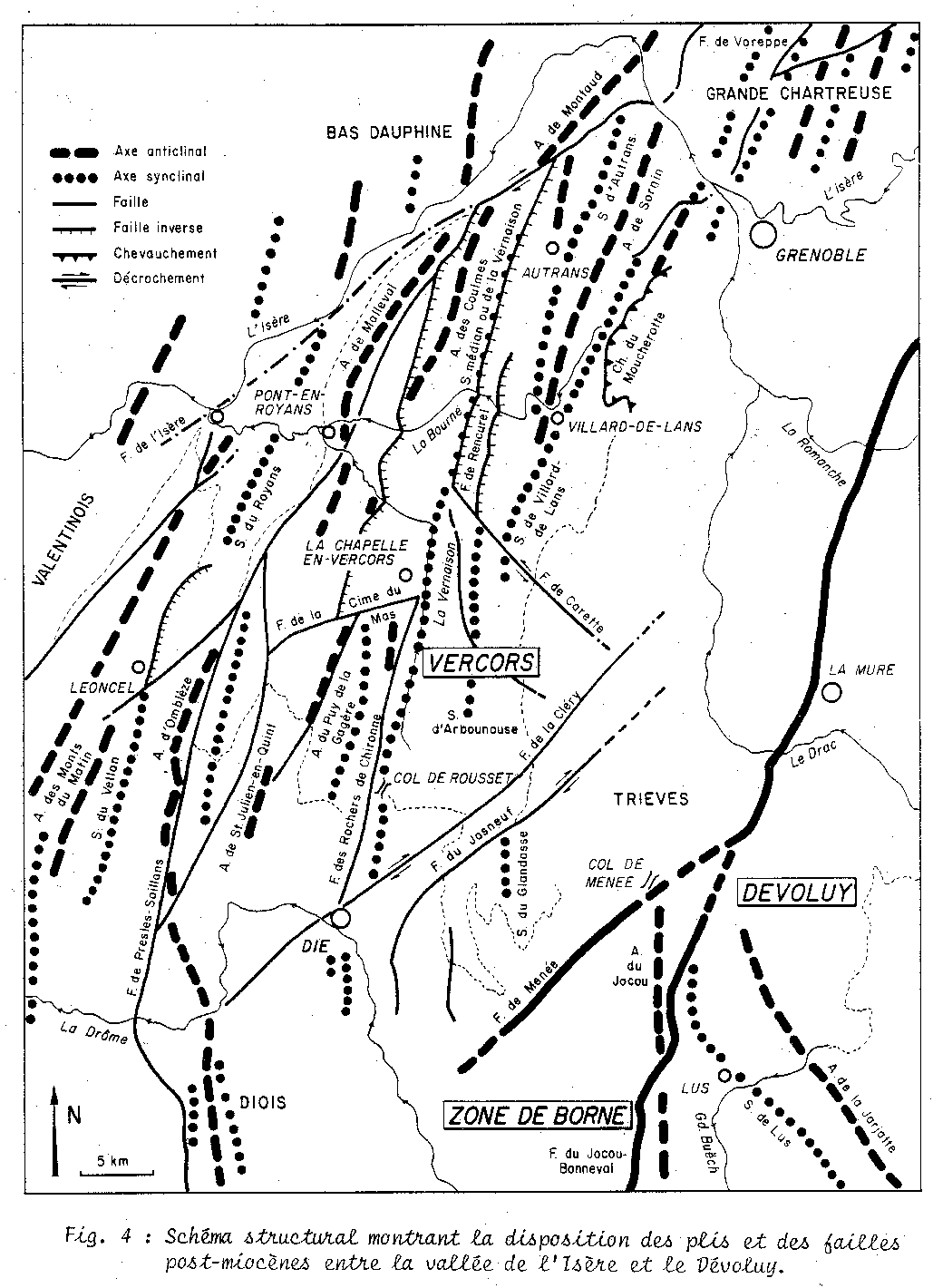

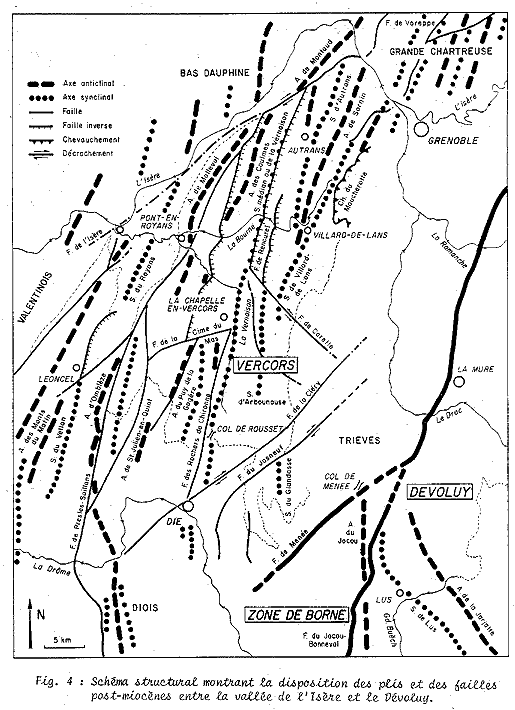

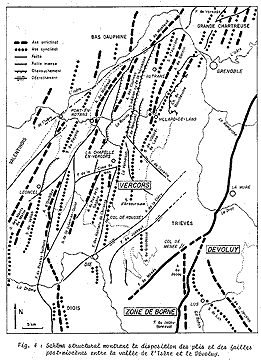

  Carte des plis et failles post-miocènes
 version de plus grande taille
version encore plus grande de cette figure
N.B : l'"anticlinal de Montaud" est le prolongement méridional exact de l'"anticlinal du Ratz" du massif de la Chartreuse.
D'autre par l'anticlinal du Nant est appelé ici "anticlinal de Malleval".

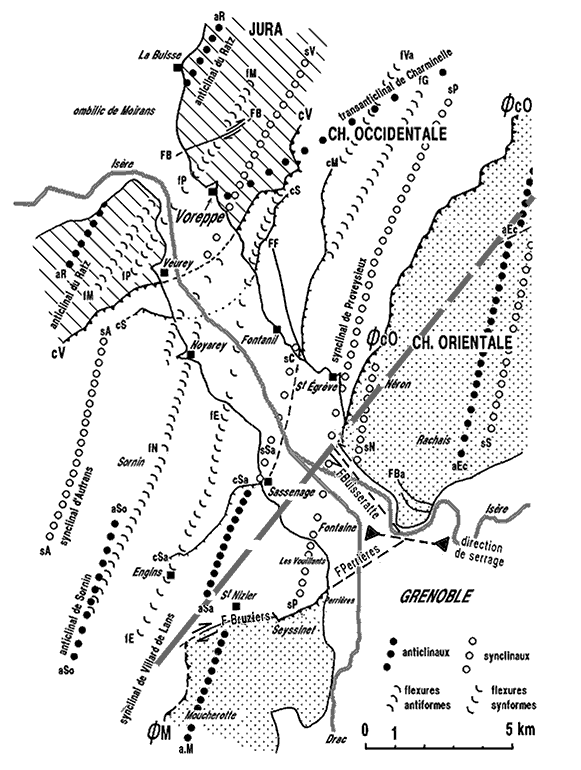

Carte structurale schématique des rapports entre Chartreuse et Vercors
de part et d'autre de la trouée de l'Isère en aval de Grenoble.

figure de plus grande taille

Légende des accidents tectoniques figurés (du NW au SE)

aR = anticlinal du Ratz (charnière en genou de La Buisse) ; FB = faille des Balmes (du Ratz ); fM = flexure de la Dent de Moirans (flanc est de aR); fP = flexure de la Poste de Voreppe (flanc ouest de sV) ; sV = synclinal de Voreppe ; cV = chevauchement de Voreppe ; aE = anticlinal des Égaux (= anticlinal frontal de la Chartreuse occidentale) ; sA = synclinal d'Autrans ; cS = chevauchement de Sautaret ; aSo = anticlinal de Sornin ; fN = flexure de Noyarey (flanc est de aSo); fE = flexure des Engenières ; FF = failles du Fontanil ; fVa = flexure de la Grande Vache ; sSa = synclinal de Sassenage (≈ sC) ; sC = synclinal du Cornillon (≈ sSa) ; cSa = chevauchement de Sassenage (≈ cM) ; cM = chevauchement de Mont-Saint-Martin (≈ cS) ; aSa = anticlinal de Sassenage (≈ fG ?) ; fG = flexure de Génieux (≈ aSa ?) ; sP = synclinal de Proveysieux ; CCO = chevauchement de la Chartreuse orientale ; sN = synclinal du Néron ; FBr = faille des des Bruziers ; FBa = failles de la Bastille ; aEc = anticlinal de l'Écoutoux ; sS = synclinal du Sappey.
On a également indiqué le tracé du "transsynclinal de Saint-Nizier"(noter l'obliquité de ce pli par rapport aux autres, auxquels il s'est superposé tardivement)

Le signe " ≈ " symbolise l'équivalence entre deux plis, de part et d'autre de la trouée de l'Isère.
