Formation des Alpes
Quelques schémas :

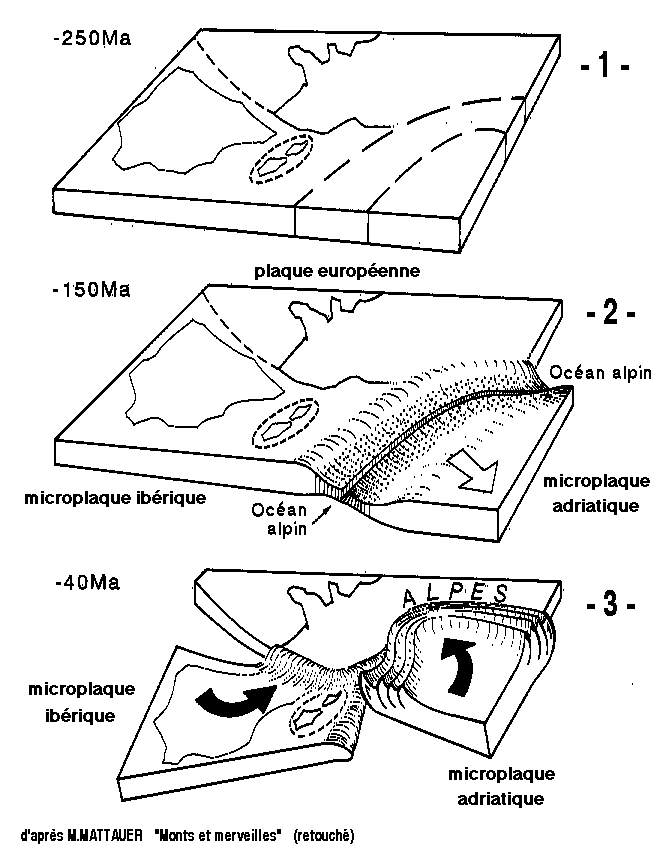

A/ Trois étapes de la tectonique de plaques qui a présidé à la formation des Alpes


extrait de "Monts et merveilles", p.172, par M. MATTAUER (retouché)
figure agrandissable

1- début de fragmentation de la plaque européenne (Trias)
2 - Expansion océanique : formation d'un océan alpin étroit (Jurassique supérieur)
3 - Compression (Tertiaire ancien) : collision de la microplaque adriatique avec la plaque européenne (dans le cadre d'un mouvement rotatoire qui concerne aussi la microplaque ibérique)

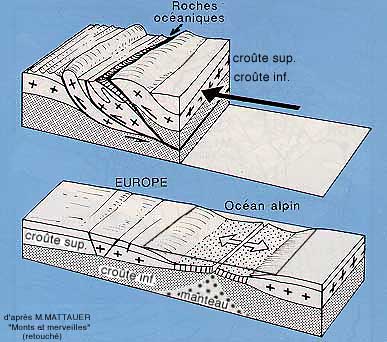

B/ Résumé très schématique des déformations tectoniques
au cours des deux étapes majeures de l'histoire alpine
(coupe transversale aux Alpes)

en haut : étape finale, compressive, après collision des bordures continentales
en bas : étape préparatoire, extensive

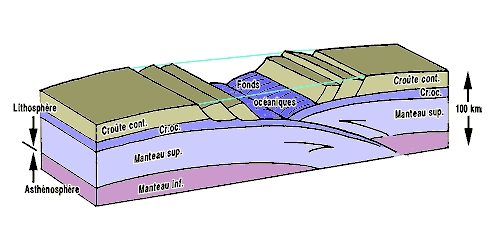

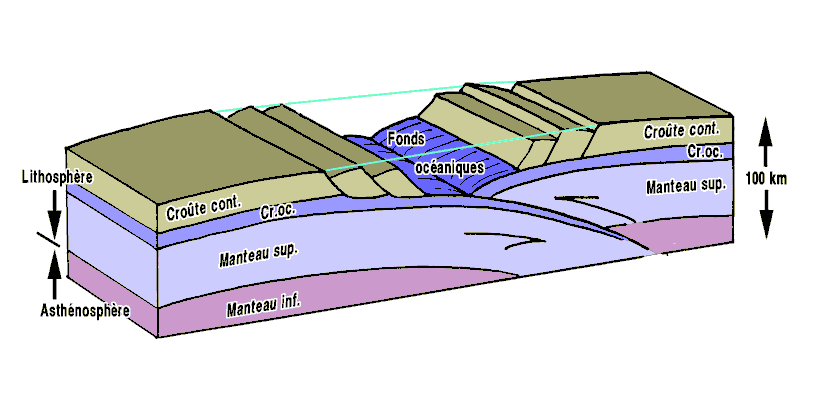

ci-dessous vue plus détaillée de l'étape intermédiaire, de rapprochement des bordures continentales, montrant aussi le débitage préalable de ces dernières, en blocs basculés délimitant des hémigrabens,


même fenêtre < image plus grande > nouvelle fenêtre


même fenêtre < image plus grande > nouvelle fenêtre

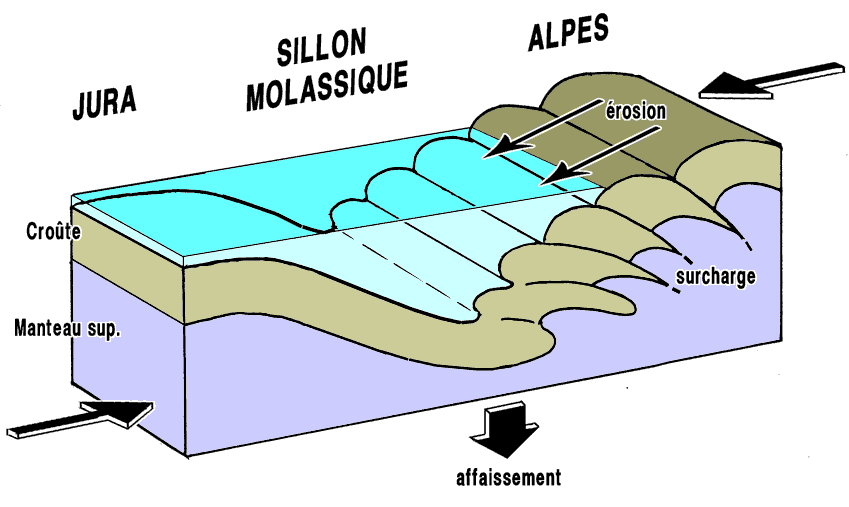

Schéma théorique très simplifié de la formation du sillon molassique périalpin.
en marge externe de la chaîne alpine, sous l'effet de la surcharge induite par les empilements tectoniques liés à la formation de la chaîne.
il s'agit là d'un bel exemple de "bassin flexural", dû à un affaissement de la croûte terrestre par flexion sans rupture (ce qui l'oppose aux bassins d'effondrement par failles, ou "grabens")

C/ Schémas résumant l'organisation et la constitution des domaines sédimentaires des Alpes
au cours des temps (coupes transversales à la chaîne):


  figure à agrandir


  figure à agrandir

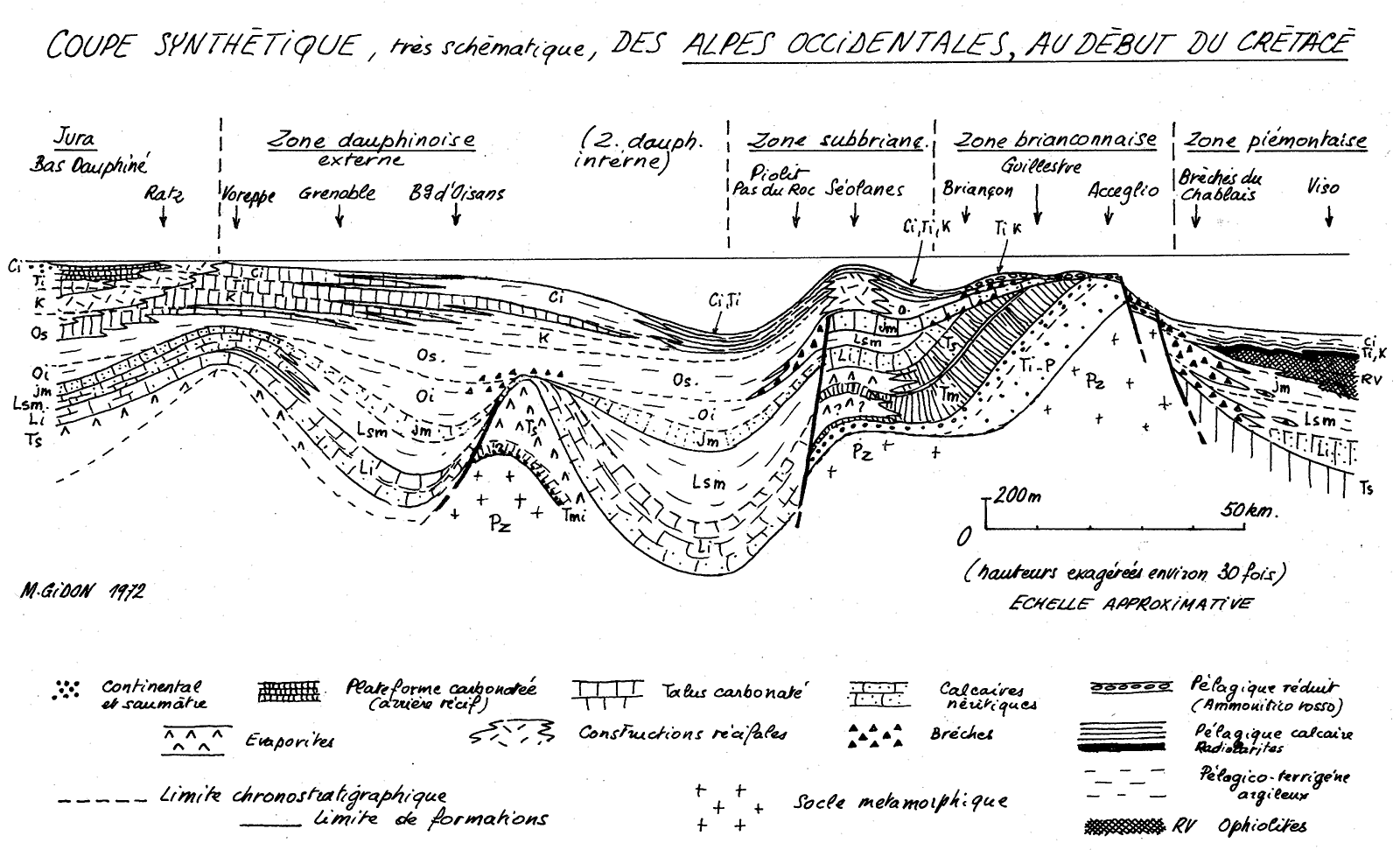

 a) État à la fin de l'ouverture océanique

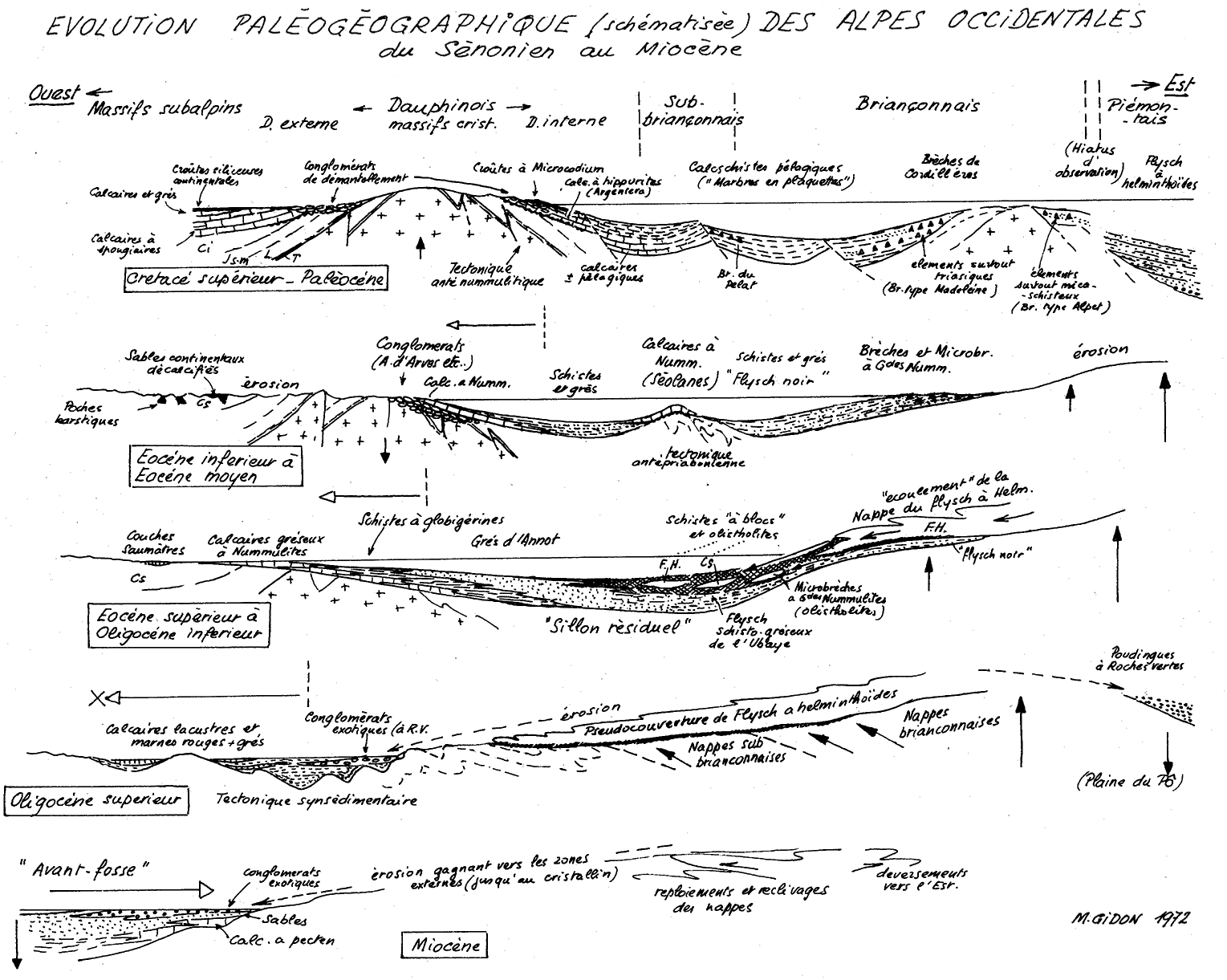

 b) Évolution au cours des phases de compression

Bien qu'anciennes et d'un dessin assez fruste ces deux figures résument encore assez bien les faits objectifs connus
