| col
des Acles, crêtes de Guiau |
montagnes de la rive gauche de la Clarée
au nord-est de Plampinet
La dépression suspendue des Acles, comme
le vallon de l'Opon qui la prolonge vers le sud, suivent le tracé
d'un grand couloir de cassure, orientée sensiblement N-S,
celui de la faille des Acles.
image sensible au survol et au clic
Le col des Acles et la rive droite du haut vallon des Acles
vus du sud, depuis le vallon de l'Opon (alt. 2030 sur le GR5)
u.Pc = unité briançonnaise de
Pécé ; u.Ch = unité piémontaise
externe de Chaberton - Charra
f.A = faille (occidentale) des Acles ; f.B = faille
des Baisses (= faille orientale des Acles) : cette cassure est
nettement pentée à 45° vers l'ouest ; s.Ch
= synclinal du Charra.
Les alpages du col et des chalets des Acles
sont plus précisément installés sur des schistes
lustrés qui sont remontés entre les deux lèvres
de ce couloir de faille : ils apparaissent là en une demi-fenêtre*
qui s'ouvre vers le nord, par le col des Acles, du côté
de la basse Valle Stretta et de Bardonecchia, où
ces couches couvrent de larges surfaces.
Cette fenêtre est encadrée par deux compartiments
montagneux qui, bien que formés avant tout, dans les deux
cas, de dolomies et de calcaires dolomitiques s'avèrent
étrangers l'un à l'autre :
- Du côté est les schistes lustrés butent,
par l'intermédiaire de la faille des Baisses (=
faille orientale des Acles), contre l'unité piémontaise
externe des Rochers du Charra et de la Grande Hoche (prolongement
septentrional de celle du Chaberton).
Cette unité est d'ailleurs disposée en un synclinal
couché dont les deux flancs sont coupés, chacun
à son niveau, par la faille (on en voit surtout le flanc
inverse qui forme le sommet du Charra).
- Du côté ouest les schistes lustrés laissent
place à un empilement d'unités briançonnaises
qui constituent le sommet Guiau et
le Rocher de Barrabas (au nord) ainsi que la crête
de Pécé (au sud). Bien que le contact soit partout
masqué par les éboulis on doit penser qu'il correspond
à la faille occidentale des Acles car on observe
cette dernière plus au sud, au pied est de la crête
de Pécé.
Le jeu de ce couloir de failles des Acles consiste
globalement en un abaissement de plusieurs centaines de mètres
son compartiment occidental, ce qui explique cette dissemblance
entre les affleurements des deux côtés (ouest et
est) des alpages des Acles.
image sensible au survol et au clic

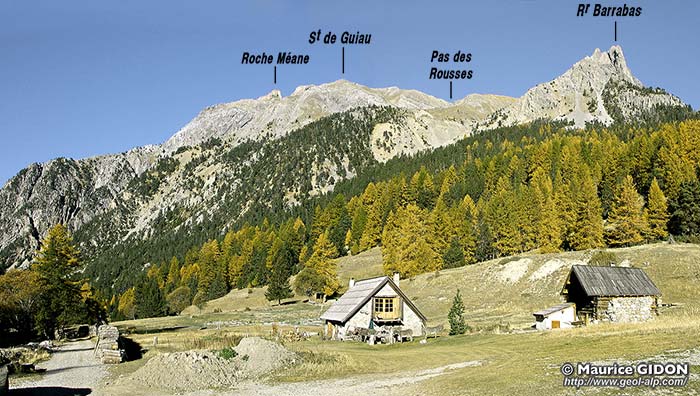

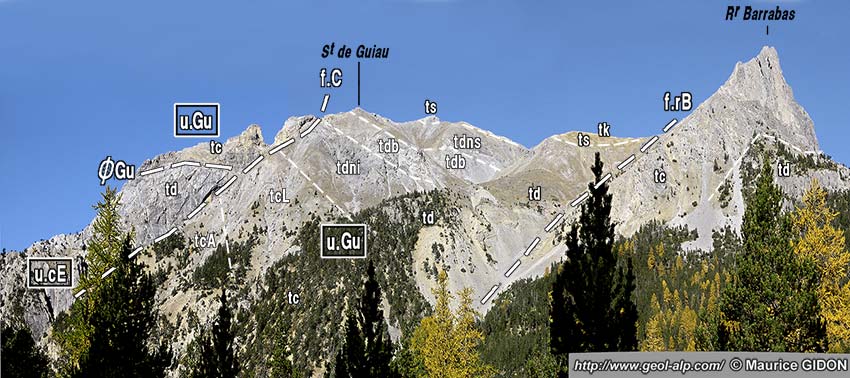

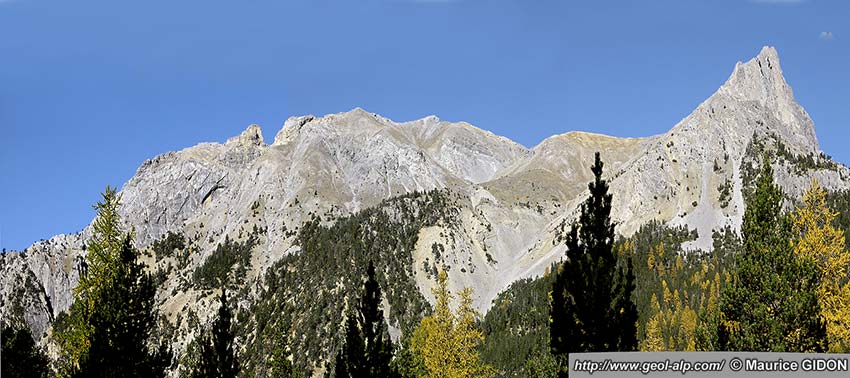

Les crêtes nord-occidentales des Acles
vues du sud-est, depuis les chalets de Acles.
La perspective est très défavorable pour
une bonne appréciation des rapports géométriques
entre les 3 unités qui forment ce groupe montagneux :
u.E = unité du col de l'Échelle ; u.cN = unité de la Côte Névachaise ; u.Pc = unité de Pécé.
f.C = faille de la Casse (en grande partie masquée car elle suit le profond ravin de ce nom).
a.G = anticlinal couché de la Pointe Gaspard ; s.B = synclinal couché de la Roche Bernaude (voir la page
"Rois Mages")
Les crêtes situées à l'ouest
du col des Acles sont formées par trois unités briançonnaises
qui ont entre elles des rapports complexes :
- les calcaires triasiques de l'unité du col de l'Échelle
forment les falaises que le torrent a entaillé en une gorge
profonde ; leurs couches, fortement inclinées mais globalement
disposées à l'envers, y dessinent des sinuosités
qui sont les prolongements des plis couchés du chaînon
des Rois Mages
- les calcaires triasiques de la base de l'unité de
la Côte Névachaise affleurent à l'est
du profond ravin de la Grande Casse (qui descend à l'aplomb
du sommet de Guiau). Ce dernier est ouvert le long du contact,
ici redressé à la verticale, du chevauchement de
cette unité sur les dolomies ladiniennes de la précédente,
qui affleurent en rive ouest du ravin.
- l'unité de Pécé forme au contraire
un chapeau de couches triasiques peu inclinées et surtout
disposées à l'endroit. Les dolomies ladiniennes
du sommet de cette succession supportent en outre une bande de

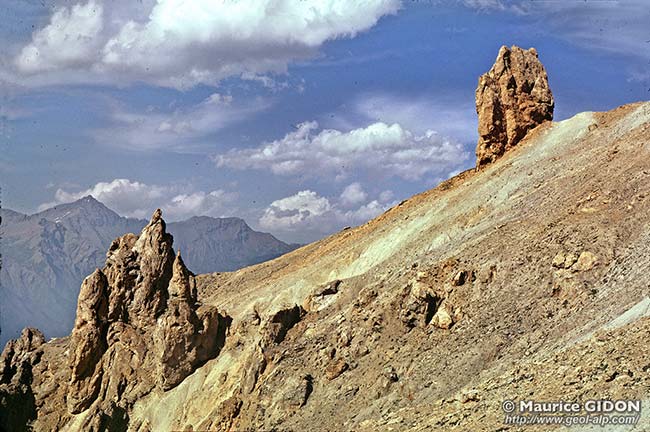

cargneules, pincées en synclinal, qui traversent de façon
très visible le versant nord du Rocher de Barrabas.
image sensible au survol et au clic

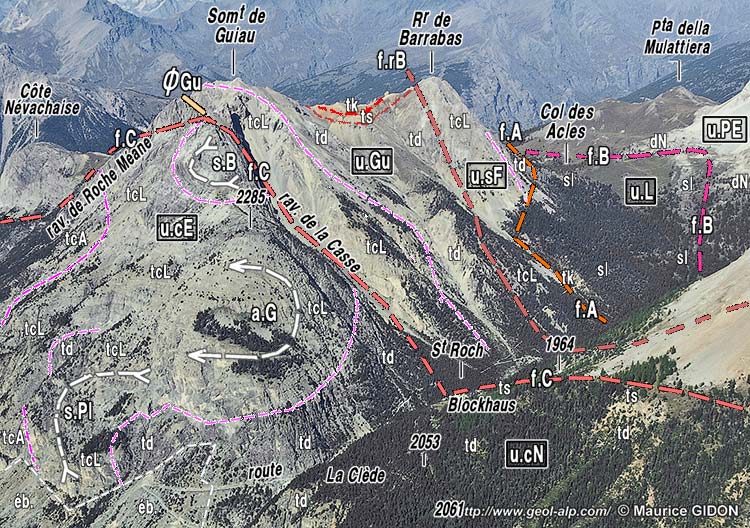

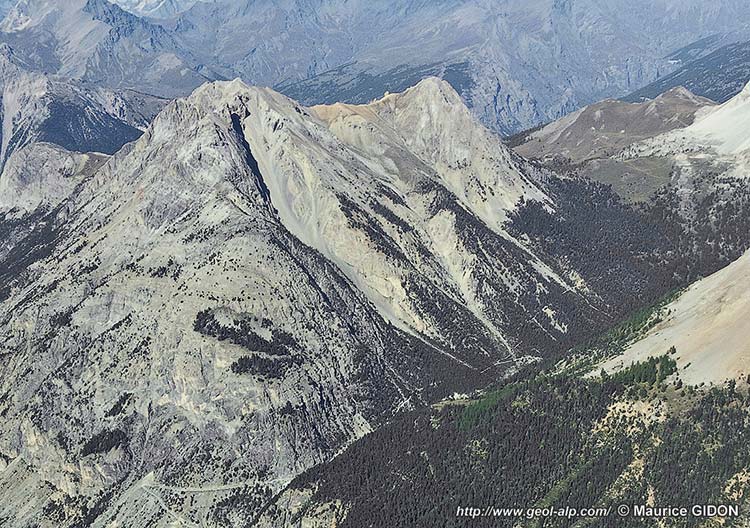

La gorge et les crêtes occidentales des Acles vues du sud - sud-ouest, depuis la crête de la Charmette
(revers oriental de la crête de Peyrolle).
Trois unités briançonnaises s'emboîtent
de façon complexe pour former ce groupe de montagnes :
elles représentent les prolongements vers le nord de celles
qui constituent la crête
de Pécé :
u.E = unité du col de l'Échelle ; u.N = unité de la Côte Névachaise ; u.Pc = unité de Pécé noter qu'à la différence
des deux autres cette unité est disposée à
l'endroit et que ses plis ne sont pas couchés vers l'est.. (pour plus d'explications voir la page Pécé)
a.G = anticlinal couché de la Pointe Gaspard
; s.B = synclinal couché de la Roche Bernaude (voir
la page "Rois Mages")
; a.P = anticlinal de Pécé (Rocher Barrabas).
f.C = faille de la Casse (qui détermine sur ce versant sud le ravin pierreux de ce nom, dont seul le haut est visible sur le cliché) ; elle dénivelle fortement la surface de chevauchement ØPc (en blanc cerné de noir) de l'unité de Pécé ; f.AW = branche ouest de la faille
des Acles.
Coupe suivant les crêtes de rive droite (nord) du vallon
des Acles
u.E = unité du col de l'Échelle ; u.cN
= unité de la Côte Névachaise ; u.S
= unité des Sette Fontane (?) ; u.Pc = unité
de Pécé ; u.L = unité ligure ; u.PE
= unité piémontaise externe du Chaberton.
a.G = anticlinal couché de la Pointe Gaspard ; s.B
= synclinal couché de la Roche Bernaude (voir la page
"Rois Mages")
; a.P = anticlinal de Pécé (Rocher Barrabas).
f.Cl = faille de la Clarée ; f.AW
= faille occidentale des Acles ; f.B = faille des Baisses
(= faille orientale des Acles).
Pour simplifier on a délibérément omis de représenter la faille de la Casse, car elle se confond presque avec la surface de chevauchement de l'unité
de Pécé (qu'elle recoupe et décale).
 |
Carte structurale schématique
des confins orientaux du Briançonnais au nord de Névache
|
catalogue des cartes locales de la section Briançonnais
aperçu général
sur la
tectonique de la zone briançonnaise
cartes
géologiques au 1/50.000° à consulter : feuille
Névache
