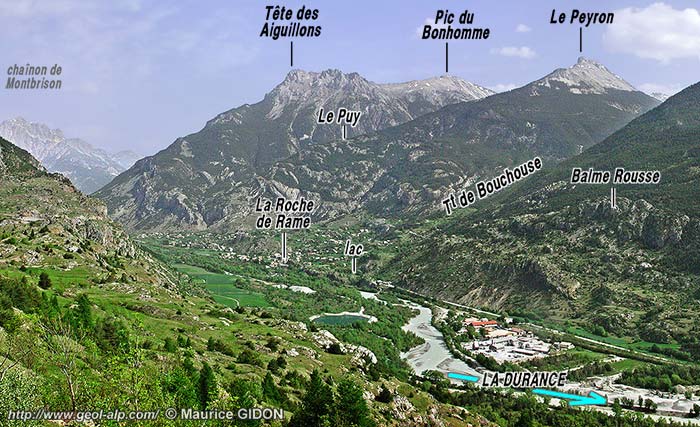

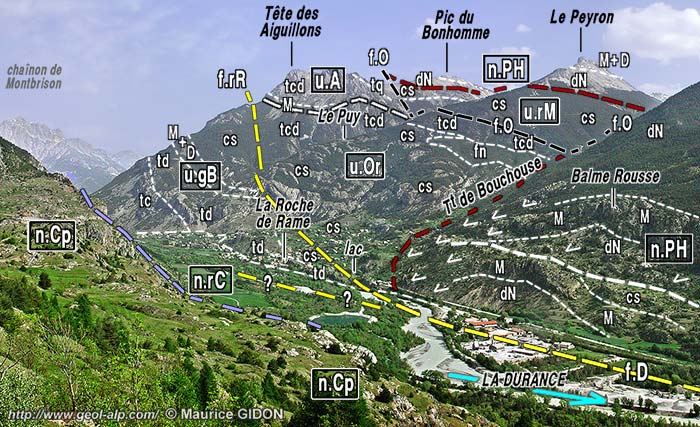

Les montagnes de rive gauche (orientale) de la vallée de la Durance vus du sud-ouest, depuis le village de Champcella.

n.CP = nappe de Champcella ; u.A = unité des Aiguillons ; nPH = nappe de Peyre Haute (surface de charriage en rouge brun).
Les surfaces de charriage de ces nappes superposées s'abaissent vers le sud, ainsi que vers l'ouest aux approches de la vallée de la Durance (elles suivent le dessin de la voûte de l'anticlinal de l'Argentière). Elles sont tranchées par la faille de la Durance, de sorte que ce sont les terrains triasiques de la nappe de Champcella, fortement surhaussés par la faille, qui forment les pentes d'avant-plan.
f.D = faille de la Durance (on a admis qu'il s'en détachait une branche secondaire, passant par le lac de La Roche de Rame et le déterminant) ;
f.O = faille des Oriols (son prolongement dans les pentes au nord-est de La Roche de Rame est vraisemblable mais il n'a pas été dessiné car son tracé n'y a pas été reconnu jusqu'à ce jour).

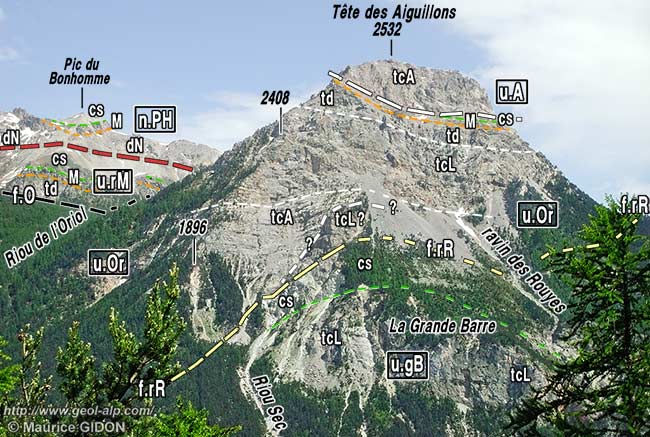

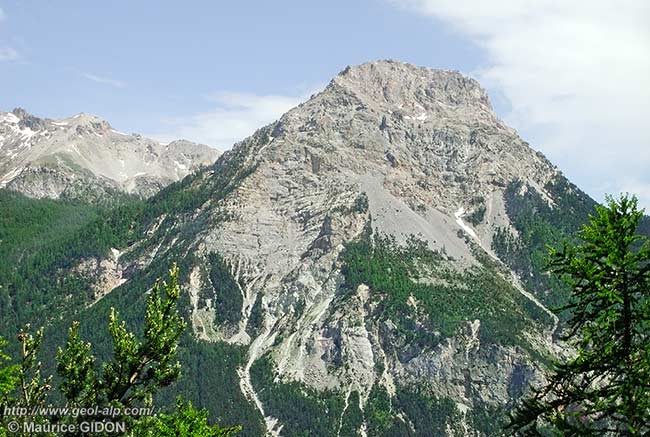

La rive gauche du vallon du Bouchouse, vue du nord-ouest depuis les pentes orientales de la montagne du Peyron
