Panorama du Charmant Som

Vers l'ouest le panorama, tel qu'on le voit depuis le sommet lui-même, ne montre que des dalles monoclinales boisées du flanc oriental de l'anticlinal de la Chartreuse occidentale (c'est pourquoi il n'en est pas donné de représentation).
La moitié nord-est du panorama, particulièrement bien dégagée, donne par contre, par les coupes naturelles qu'elle dévoile, un remarquable résumé de la structure du massif de la Chartreuse. Elle montre clairement, vers le nord, la structure anticlinale de la Chartreuse médiane (l'axe du pli étant vu d'enfilade. Du côté oriental, dont on observera notamment la morphologie inversée* qui caractérise la Chartreuse orientale. Dans ces deux directions on voit également le rôle qu'y jouent les décrochements.

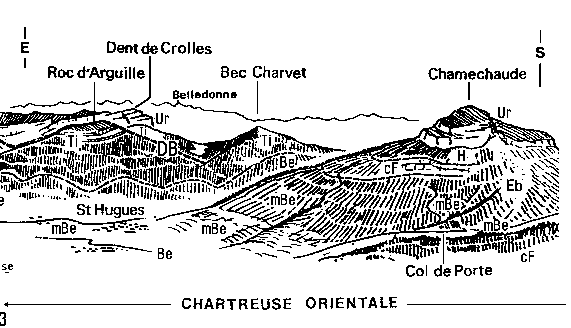

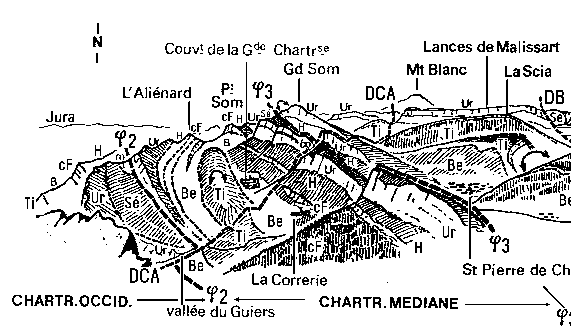

Croquis global de la moitié NE du panorama ; (figure agrandissable)
depuis le sommet même du Charmant Som (dessin par J. DEBELMAS, sur les données de M.GIDON)


version plus grande, muette, de cette image

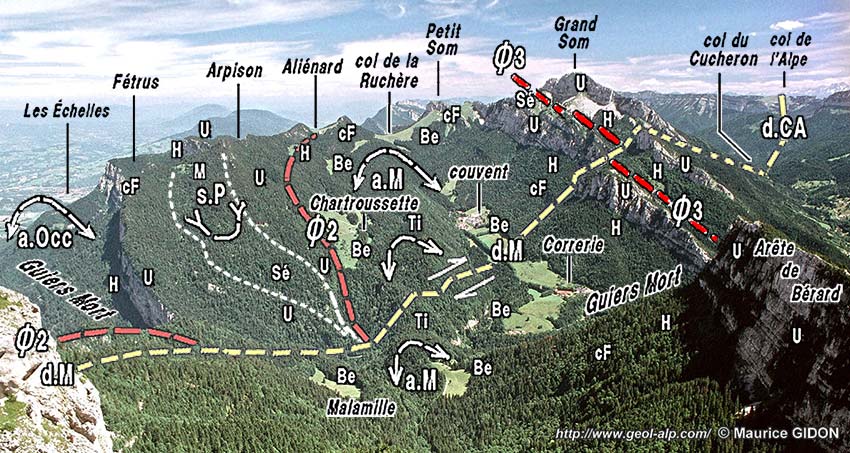

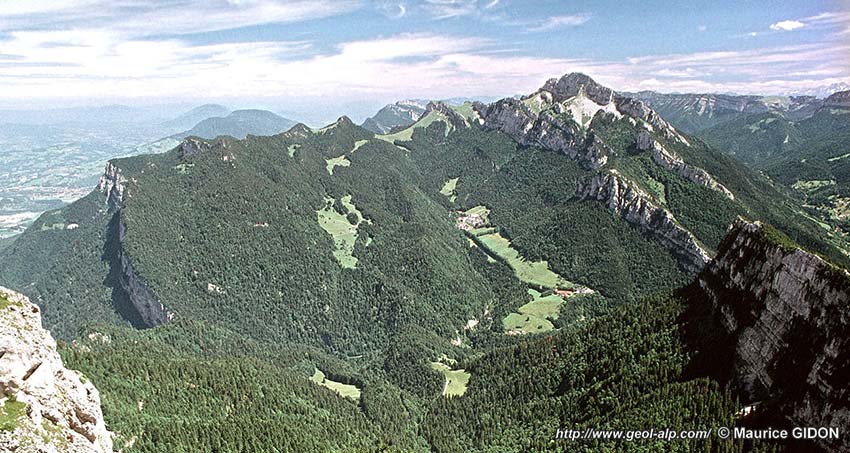

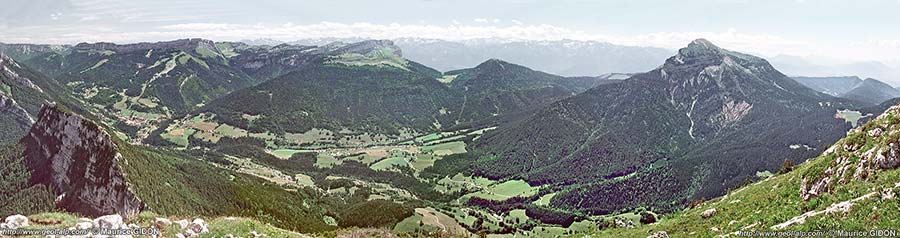

Partie nord (extrême gauche du croquis) : La vallée du Guiers Mort et chaînon du Grand Som
a. occ. = anticlinal occidental de la Chartreuse ; Ø2 = chevauchement de la Chartreuse médiane ; Ø3 = chevauchement de la Chartreuse orientale ; d.CA = décrochement du col de l'Alpe.

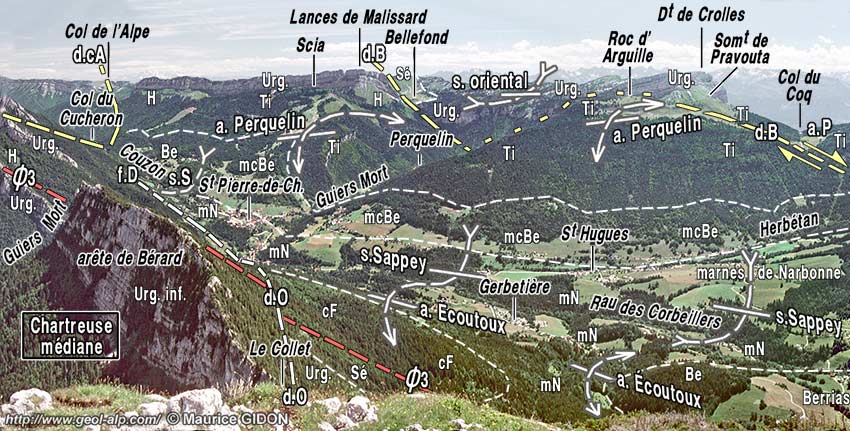

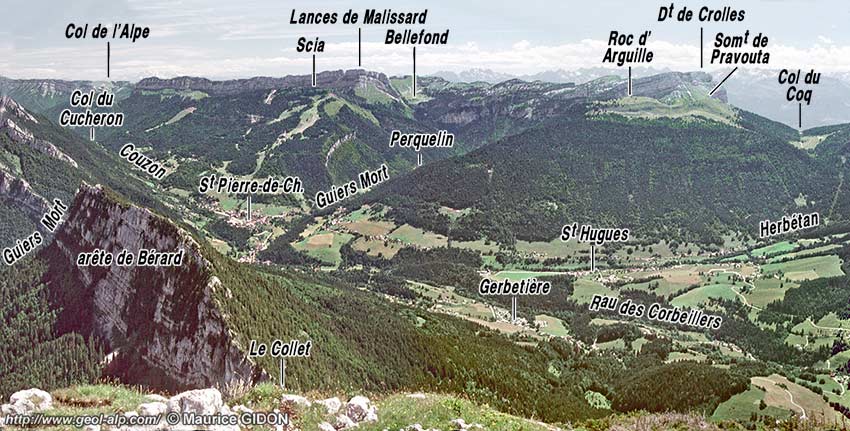

Partie nord-est : Vallée de Saint-Pierre-de-Chartreuse ; version plus grande, muette, de cette image

Ø3 = chevauchement de la Chartreuse orientale ; d.CA = décrochement du col de l'Alpe ; d.B = décrochement de Bellefond ; a.P = anticlinal de Perquelin.

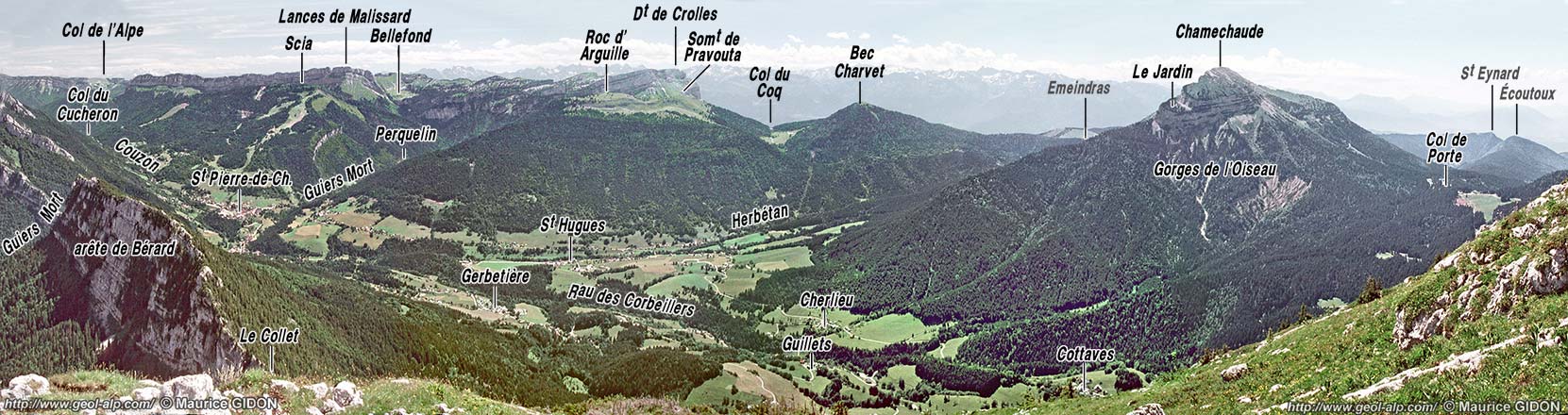

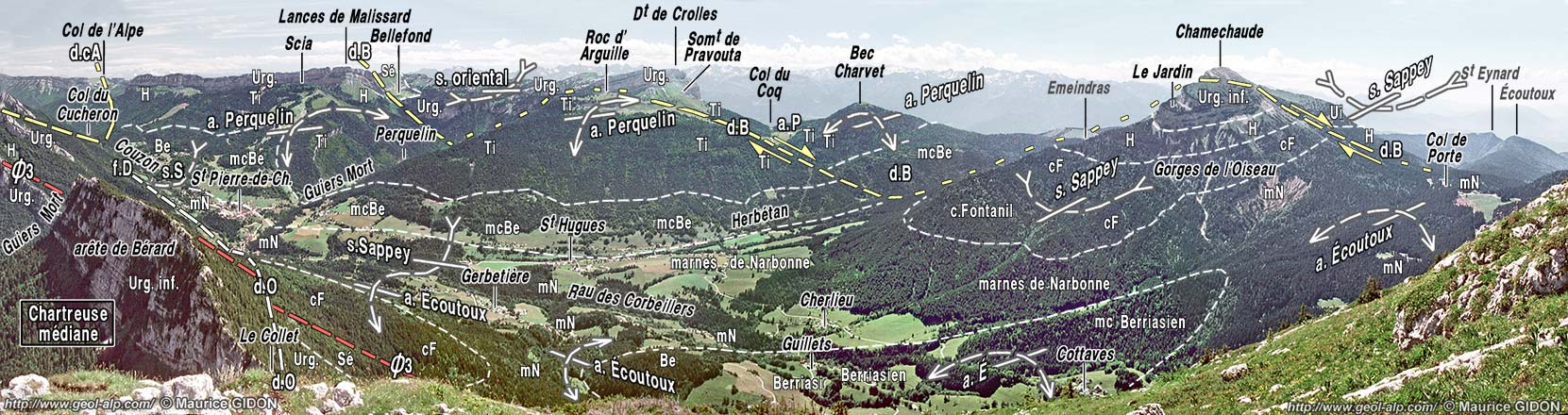

Partie sud-est : transversale de Chamechaude ; version plus grande, muette, de cette image

La vue vers le sud, dans l'axe du chaînon, sera observée depuis l'antécime méridionale (noter toutefois que cette vue est en contre-jour l'après-midi...).
On y voit de façon claire que les terrains (essentiellement le Sénonien) de la voûte de l'anticlinal médian s'enfoncent vers le sud sous des lames de terrains déplacées de gauche à droite (d'est en ouest) par le jeu de deux chevauchements superposés : celui de l'écaille de Canaple puis celui de la Chartreuse orientale.


même fenêtre < image plus grande, muette > nouvelle fenêtre
Suite du panorama vers le sud, dans l'axe du chaînon du Charmant Som
depuis l'antécime méridionale

c = chevauchement de Canaple ; .s.H = synclinal des Haberts ; d.H = décrochement dextre des Haberts. Les tirets orangés soulignent la limite Urgonien - Lumachelle
(autres commentaires sur le croquis ci-après)

même fenêtre < image plus grande > nouvelle fenêtre

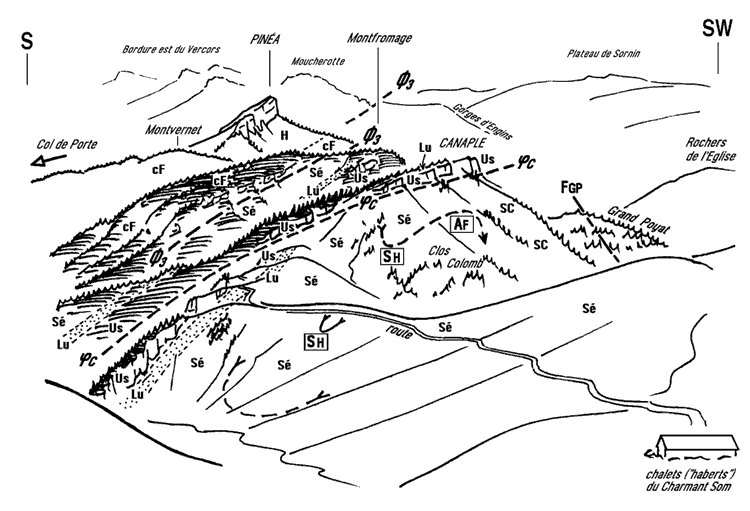

La voûte de l'anticlinal médian, accidentée par le repli synclinal des Haberts, s'enfonce vers le sud sous l'échine boisée de Canaple puis sous celle de la Pinéa.
Ces deux échines correspondent chacune à une tranche de terrains amenée de la gauche vers la droite par chevauchement : ce sont les chevauchements imbriqués de l'"écaille de Canaple" (Øc), puis de la Chartreuse orientale (Ø3), qui traverse la crête en biais entre les sommets de Canaple et de La Pinéa. Le premier sans doute induit, par entraînement*, par le second.
SH = synclinal des Haberts ; FGP = faille du Grand Poyat.

Visiter les abords de Canaple et de la route sylvo-pastorale ; plus de détails sur la Pinéa

 Carte géologique simplifiée de la Chartreuse occidentale, autour de la Grande Sure et du Charmant Som.
(fond topographique d'après la carte IGN au 1/100.000°)

carte cliquer sur les imagettes Légende
carte géologique au 1/50.000° à consulter : feuilles Grenoble et Domène
