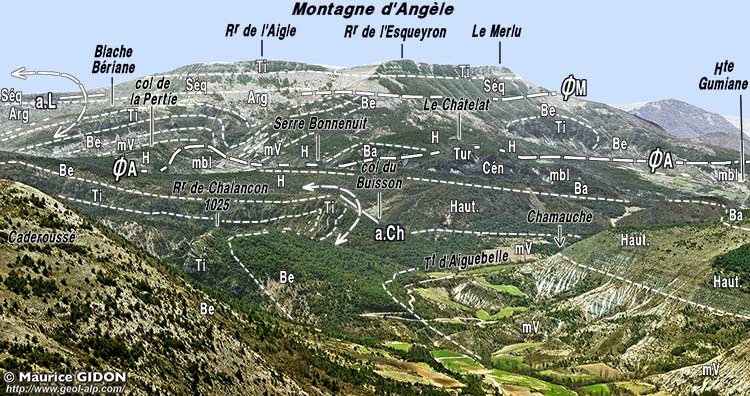

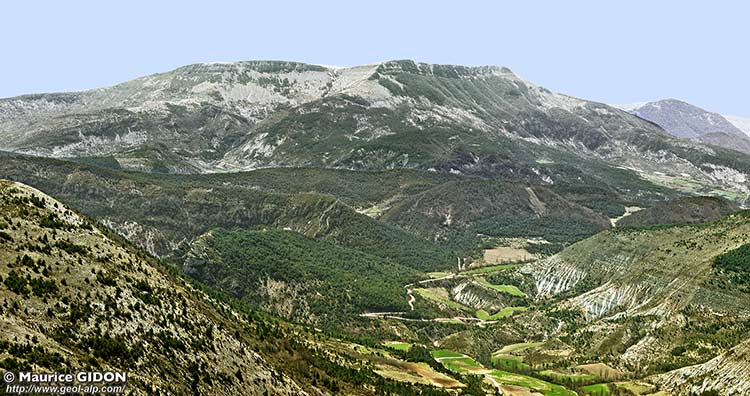

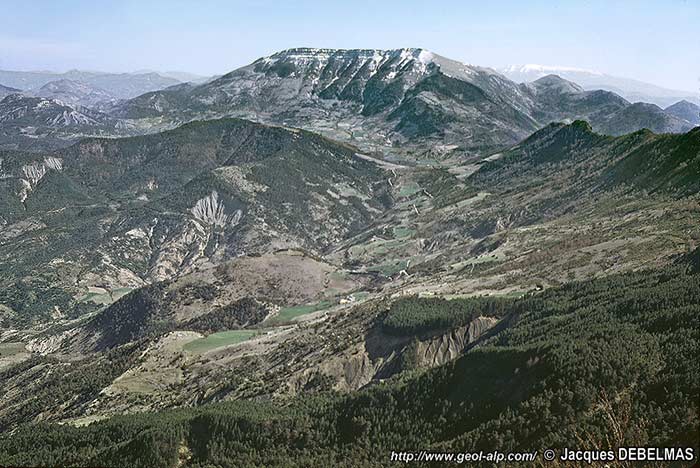

La montagne d'Angèle
vue du nord-est, depuis la crête d'Eyriau (au nord de la Motte-Chalancon)

a.L = anticlinal de Léoux ; ØM = chevauchement du Merlu ; ØA = chevauchement d'Angèle ; a.Ch = anticlinal de Chalancon.
Vue sous cet angle la dépression du coeur du synclinal de Gumiane-Arnayon est masquée par la crête boisée du Serre Bonnenuit (qui appartient à son flanc nord-est)

Vers le sud-est, le flanc nord-est de l'anticlinal de Léoux, qui n'est que modérément penté aux environs de Gumiane se redresse et se renverse même au dessus de la surface du chevauchement dans le secteur d'Arnayon (Berlières). Mais le chevauchement s'écarte alors de ce flanc de l'anticlinal pour sectionner le synclinal d'Arnayon presque au niveau de sa charnière : en définitive il est donc exclu de considérer que le chevauchement se soit formé (à la façon d'un pli-faille) par rupture du flanc de l'anticlinal de Léoux.

même fenêtre < image plus grande, muette > nouvelle fenêtre

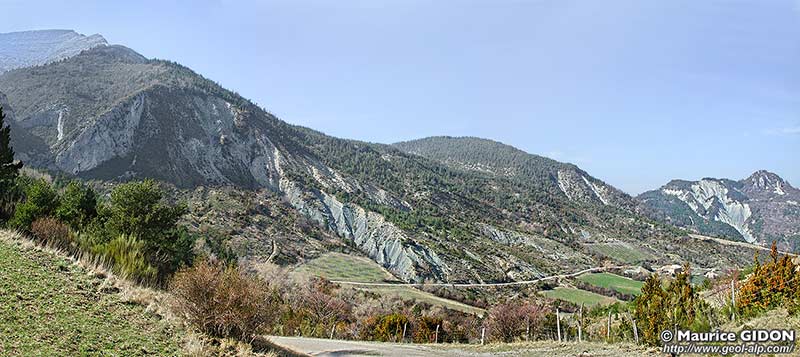

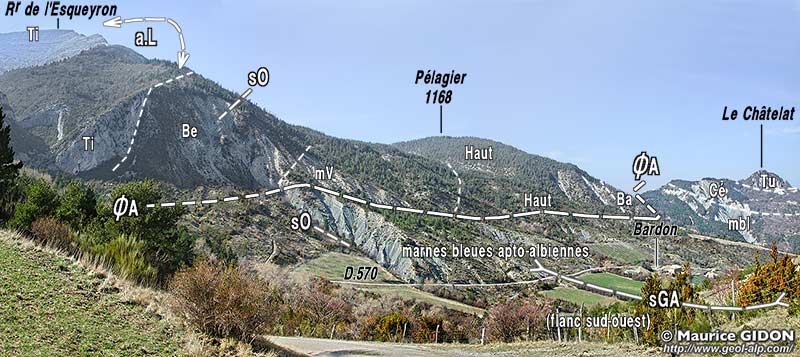

Le versant nord-oriental de la montagne d'Angèle
vue du sud-est, depuis le col de la Pertie (entre Villeperdrix et Arnayon)
Cette vue correspond sensiblement aux coupes 4 et 5 de la planche ci-dessus

a.L = anticlinal de Léoux ; ØA = chevauchement d'Angèle ; s.GA = synclinal de Gumiane-Arnayon (son flanc nord-est sort du champ du cliché, du côté droit) ;
On se trouve ici dans le secteur où le flanc nord-est de l'anticlinal de Léoux commence à se renverser, ce qui se manifeste de façon plus accentuée en direction du sud-est : sO = surfaces de stratification (à l'endroit dans les marnes bleues apto-albiennes "autochtones" et à l'envers dans le Berriasien chevauchant).
Le vallon de Bardon, que draine le torrent d'Arnayon, ouvre une véritable demi-fenêtre dans la masse chevauchante, ce qui permet de mesurer l'importance de son avancée vers le nord-est (vers la droite), sur le flanc sud-ouest du synclinal de Gumiane-Arnayon.

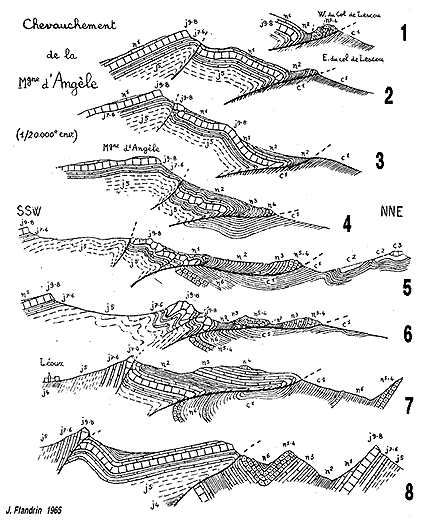

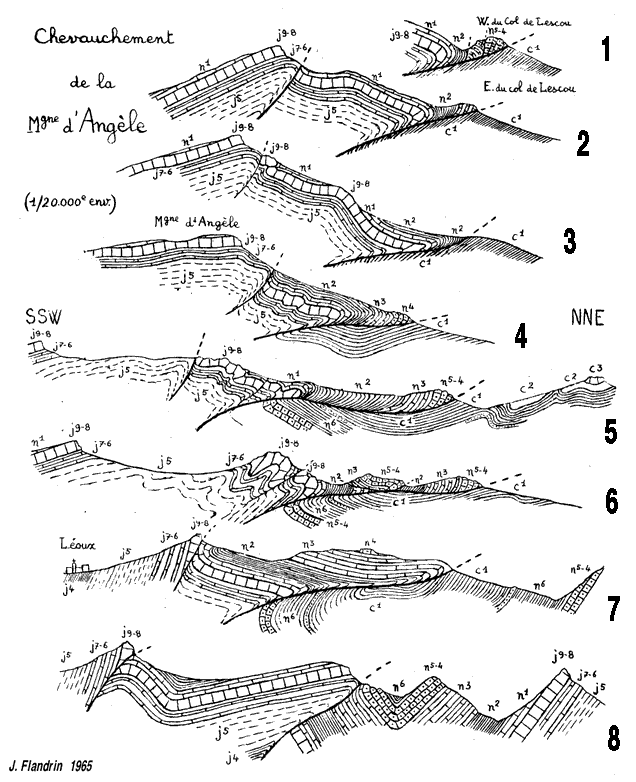

Coupes sériées transversales au chaînon de la montagne d'Angèle par J.Flandrin, (1965) (présentation originelle) les notations sont celles de la carte au 1/50.000° même fenêtre < image de taille moyenne > nouvelle fenêtre même fenêtre < image très grande > nouvelle fenêtre

---

Carte géologique très simplifiée des environs de Gumiane
redessinée sur la base de la carte géologique d'ensemble des Alpes occidentales, du Léman à Digne, au 1/250.000°", par M.Gidon (1977), publication n° 074

Cette carte est imprimable à l'échelle du 1/250.000° : pour cela porter la résolution de 72 dpi à 200 dpi (ou imprimer avec une réduction à 36 %.) Pour imprimer au 1/100.000° porter la résolution à 80 dpi (ou agrandir de 111%)
légende des couleurs
