Formation du "Vélodrome" d'Esclangon

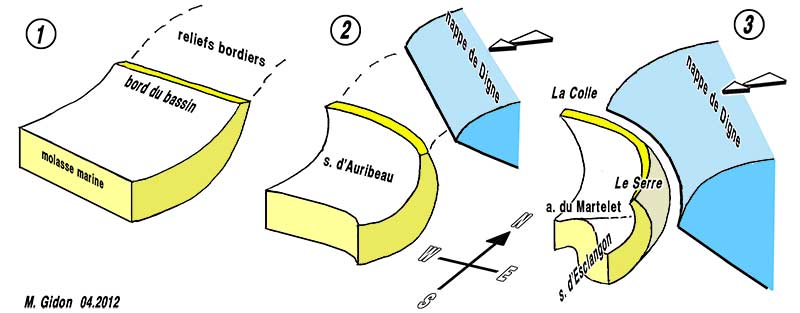

Vue d'ensemble du "vélodrome"

La courbure apparemment annulaire que dessinent les couches du Tertiaire (et plus particulièrement la molasse marine miocène) est due à ce que le synclinal E-W d'Auribeau rencontre là un pli formé avant lui, d'axe presque orthogonal (pratiquement N-S), le synclinal d'Esclangon. Il semblent se prolonger l'un l'autre en continu, mais ce n'est qu'une apparence, car ces deux plis se sont formés successivement avec des sens de mouvement des masses rocheuses qui sont différents.
La courbure du contour oriental du "vélodrome" vient, en fait, de ce que le second se ces plis est enroulé par un troisième pli, encore plus tardif, l'anticlinal du Martelet, qui est presque parallèle à celui d'Auribeau. Il est encore plus tardif car il en reploie le plan axial et tord en antiforme les couches renversées de son flanc nord (à La Colle), ainsi que celles du flanc oriental du synclinal d'Esclangon (au Serre).


figure agrandissable Plus de détails sur la Fubi et le coeur du pli

Coupe du Vélodrome

Ce schéma synthétique, représente les rapports géométriques tectono-sédimentaires visibles dans le Miocène de la coupe du Bès, au nord de Tanaron, en tenant compte de la géométrie visible aux différents niveaux des pentes de la rive droite du Bès.
Dans la "formation olistolitique" les olistolites sont représentés de façon purement symbolique, avec un même figuré de hachures verticales, quelle que soit la nature de leur matériel constitutif (il s'agit le plus souvent de Tithonique garni d'enduits de brèches continentales (voir PAIRIS & GIDON, 1987). On remarque que les discordances intraformationnelles sont de sens opposé entre le côté N et le côté S de la coupe : cela tient à ce qu'elles sont induites par des mouvements d'orientation et d'âge différents.
Le synclinal d'Auribeau est une structure majeure qui affecte aussi, plus au nord dans la coupe du Bès, tous les plis anté-miocènes (dont les parties hautes sont basculées vers le sud) et qui se poursuit axialement vers l'ouest jusqu'aux approches de Sisteron (vallée du Vançon au nord de Saint-Symphorien)
Le coeur de ce pli présente des biseaux de discordance progressive* entre strates, qui montrent bien que la formation du synclinal d'Auribeau est synsédimentaire du Miocène, y inclus du dépôt de la formation de Valensole. Le basculement progressif du plan axial de ce pli, dont le plan axial est très redressé du côté nord de la coupe mais de plus en plus couché vers le sud, est très clairement observable sur le terrain. Il correspond à un plissement par l'anticlinal du Martellet (ce qui apparaît donc comme la déformation ultime de cet édifice).
La coupe est fait pas également apparaître que l'anticlinal du Martellet est également responsable de l'enroulement antiforme du Miocène du flanc inverse du synclinal d'Auribeau. Il est à noter à ce propos que le plan axial de l'anticlinal du Martellet est légèrement déversé vers la droite (vers le nord), c'est-à-dire en sens inverse du mouvement de la nappe. Ceci est cohérent avec le fait que des plis mineurs décamétriques, également déversés vers le nord, affectent son flanc supérieur et confirme que ce pli n'a pu être créé lors du charriage.


figure agrandissable

Tectonogramme schématique simplifié de la terminaison orientale du synclinal d'Auribeau (le "vélodrome"), aux abords d'Esclangon.

P1, P2, P3 désignent respectivement les plans axiaux du synclinal d'Esclangon (précoce, sensiblement NNE-SSW), du synclinal d'Auribeau (plus tardif, E-W) et de l'anticlinal du Martellet (encore plus tardif, ESE-WNW).
La géométrie, en synclinal annulaire, représentée ici, est celle des couches du Miocène inférieur (la partie enlevée par l'entaille amont du Bès a été reconstituée d'une façon certainement trop simple).
On a également indiqué la forme de la surface basale de la nappe de Digne (Ø), qui est concentrique avec celle de l'antiforme renversée du Serre d'Esclangon. Cette torsion de la surface de chevauchement de la nappe est donc le résultat du plissement tardif de l'anticlinal du Martelet, qui, bien que presque coaxial avec le synclinal d'Auribeau, enroule le plan axial de ce dernier.
Les couches de la formation de Valensole ne sont pas représentées, mais elles s'intercaleraient (avec un pendage vers le sud) entre le flanc renversé du synclinal d'Esclangon (qu'elles cachètent) et la surface de charriage de la nappe de Digne.


figure agrandissable

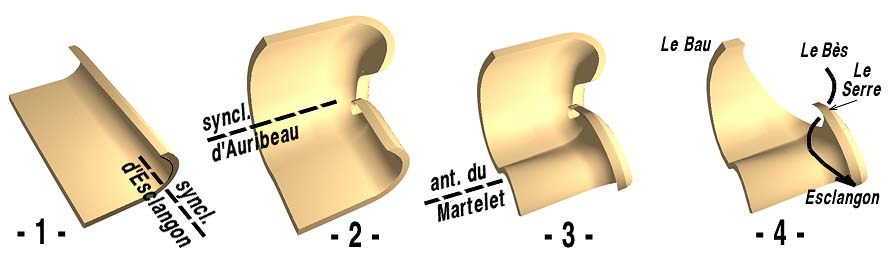

Formation du "vélodrome

Schéma des déformations successives de la base du Miocène marin, vu du sud-ouest :
-1- Miocène inférieur (le flanc supérieur du synclinal d'Esclangon est rompu par le chevauchement de l'écaille d'Aiguebelle) ; -2- : Miocène moyen (les froissements du synclinal d'Esclangon, à la charnière du synclinal d'Auribeau n'ont pas nécessairement eu la forme représentée ici) ; -3- après le dépôt de la formation de Valensole et le passage de la nappe de Digne ; -4- après l'entaille d'érosion de la vallée du Bès (aspect actuel)


Cette géométrie a, en tous cas, pour résultat que les affleurements tertiaires ne se poursuivent pas, en direction du NE, au-delà du Serre d'Esclangon, le bassin sédimentaire se fermant là en gousset.

Ce dispositif s'est créé, pour l'essentiel, avant l'arrivée de la nappe de Digne. Il faut donc imaginer que cette dernière n'est pas passée à plat sur cette structure mais l'a, en quelque sorte, contournée latéralement, en épousant la courbe de l'extrados du Tertiaire du vélodrome.
Toutefois la torsion antiforme de sa surface de chevauchement, qui s'infléchit vers l'ouest à Esclangon, pour fermer du côté méridional la demi-fenêtre de Barles, est un phénomène tardif, largement dû à la formation de l'anticlinal du Martellet, puisque ce dernier tord à la fois la nappe et son autochtone. Cette déformation résulte des compressions qui ont préludé aux mouvements ultimes de la nappe (en définitive ce pli ne semble pas indépendant du faisceau de ceux qui accidentent la nappe plus au sud, notamment de ceux du lobe de La Robine).
