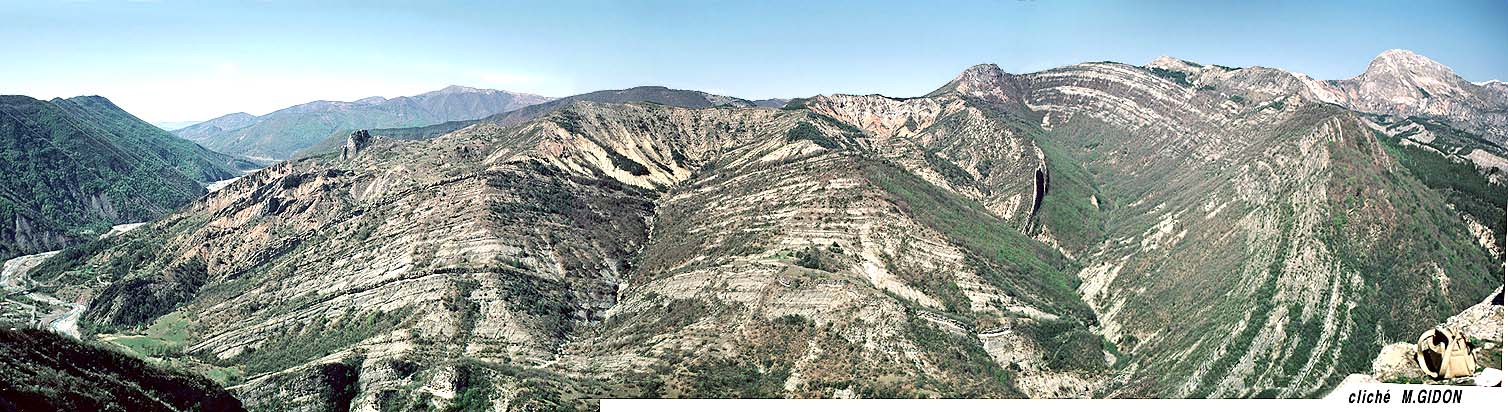

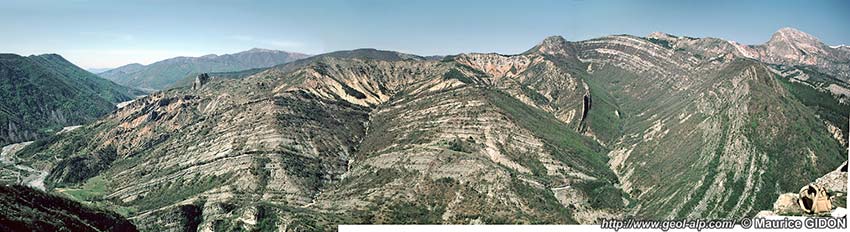

Le "vélodrome", en rive droite du Bès, vu de l'est, depuis le sommet du Serre d'Esclangon (la localité d'Esclangon est située à l'extrémité gauche du cliché).
À l'emplacement de l'entaille N-S de la vallée du Bès l'axe du synclinal d'Auribeau se relève rapidement d'ouest en est (c'est-à-dire   transversalement à la vallée, vers l'observateur : l'axe du pli devient même vertical sous ses pieds). À la faveur de cette disposition l'érosion a sculpté une combe qui suit les niveaux marneux, relativement tendres, présents à mi-hauteur de la succession du Miocène marin, et s'enroule conformément à la torsion des couches par le pli. C'est la courbure des escarpements des grès qui forment le bord externe de cette combe (crêtes de la Colle et du Bau, en rive droite, et crête du Serre, en rive gauche) qui évoque la manière dont s'incline la piste cycliste dans les boucles d'un vélodrome.

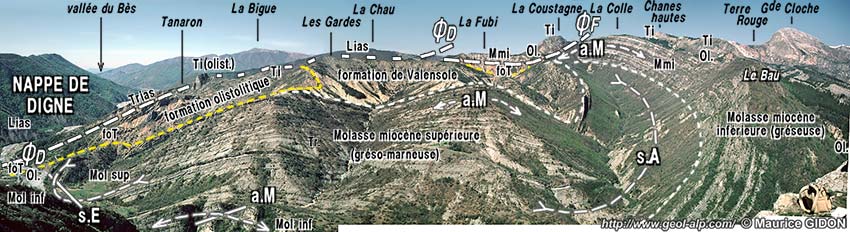

s.E = synclinal d'Esclangon ; a.M = anticlinal du Martellet ; s.A = synclinal d'Auribeau ; ØF = chevauchement de la Fubi ; ØD = chevauchement de la nappe de Digne (en arrière-plan des crêtes, sauf à gauche de Tanaron).
Le synclinal d'Auribeau et le synclinal d'Esclangon sont l'un comme l'autre vus selon leur axe (bien que le second soit orthogonal au premier) ; par contre l'axe de l'anticlinal du Martellet (de direction N110) traverse le paysage obliquement, de l'avant gauche à l'arrière droit.
Sous cet angle, qui est le seul connu par l'immense majorité des visiteurs, la vue suggère aisément que le renversement du flanc nord du synclinal d'Auribeau (s.A) est l'effet du passage de la nappe de Digne. Pourtant l'analyse attentive des divers éléments de cette structure démentit clairement cette interprétation : les faits sont plus complexes... mais beaucoup plus difficiles à faire admettre !
voir, à la page "Géométrie du Vélodrome" des considérations complémentaires sur les rapports entre les différents éléments structuraux constitutifs de cet ensemble, à la page "détails du Vélodrome" une analyse plus détaillée de la partie centrale du panorama et à la page "Tanaron" une analyse de sa partie gauche.

figure plus grande

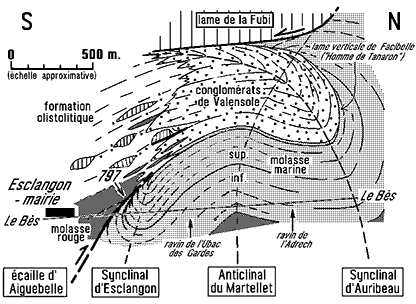

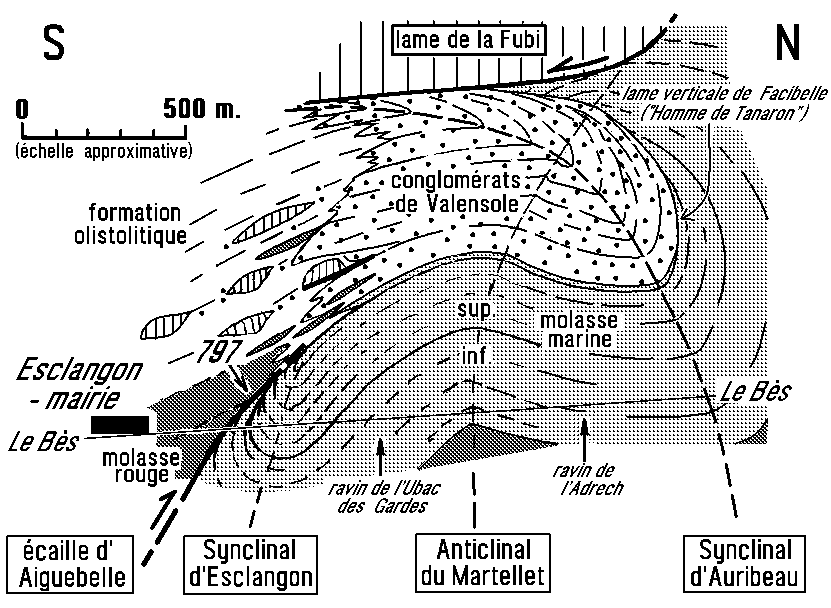

Coupe du Vélodrome : schéma synthétique, représentant les rapports géométriques tectono-sédimentaires visibles dans le Miocène de la coupe de la rive droite du Bès, au nord de Tanaron [extrait de M.Gidon et J-L. Pairis (1992)].
voir, à la page "détails du Vélodrome" une analyse plus détaillée de la partie haute de cette coupe (lame de La Fubi et coeur du synclinal d'Auribeau).
Remarquer principalement :
a) le cachetage du synclinal d'Esclangon par les formations d'âge postérieur à la molasse marine ; b) le ploiement antiforme du plan axial du synclinal d'Auribeau, qui semble bien correspondre à un reploiement par l'anticlinal du Martellet.
Autres commentaires :
Le synclinal d'Auribeau est une structure majeure qui affecte aussi, plus au nord dans la coupe du Bès, tous les plis anté-miocènes (dont les parties hautes sont basculées vers le sud). Il se poursuit axialement vers l'ouest jusqu'aux approches de Sisteron (vallée du Vançon au nord de Saint-Symphorien). Le basculement progressif du plan axial de ce pli, dont le plan axial, très redressé dans sa partie basse, se couche de plus en plus vers le sud dans sa partie haute, est très remarquable. Il correspond à un plissement par l'anticlinal du Martellet.
C'est également la formation de ce dernier pli qui est responsable de l'enroulement antiforme du Miocène du flanc inverse du synclinal d'Auribeau. Il est à noter à ce propos que le plan axial de l'anticlinal du Martellet est légèrement déversé vers la droite (vers le nord), c'est-à-dire en sens inverse du mouvement de la nappe. Ceci est cohérent avec le fait que des plis mineurs décamétriques, également déversés vers le nord, affectent son flanc supérieur et confirme que ce pli n'a pu être créé lors du charriage.

Les couches tertiaires affectées par le synclinal d'Auribeau présentent des biseaux de discordance progressive* qui montrent bien que le pli s'est formé pendant le dépôt des couches du Miocène. On peut remarquer que ces biseaux sont de sens opposé entre le côté N (où ils affectent surtout la formation de Valensole) et le côté S de la coupe : cela tient à ce qu'ils ont été induits par des mouvements d'orientation et d'âge différents (plus précoces à Esclangon, où ils affectent la base du miocène marin).

Dans la "formation olistolitique" de Tanaron les olistolites sont représentés de façon purement symbolique, avec un même figuré de hachures verticales, quelle que soit la nature de leur matériel constitutif : il s'agit le plus souvent de Tithonique garni d'enduits de brèches continentales (voir PAIRIS & GIDON, 1987).
N.B. : les indentations dessinées à la limite entre formation olistolitique et formation de Valensole correspondent à des ravinements de la seconde par la première (et non à des intrications de passage latéral, comme admis par erreur dans l'article pré-cité).
