crêtes de l'Aiglière
Entre l'Onde et Le Fournel


Le vallon du Fournel est une boutonnière qui fait apparaître le socle cristallin au pied des escarpements de Nummulitique qui forment la totalité des crêtes qui enserrent la vallée. On peut y observer le train de plis qui affecte les alternances presque régulières du flysch autochtone nummulitique ("grès du Champsaur").

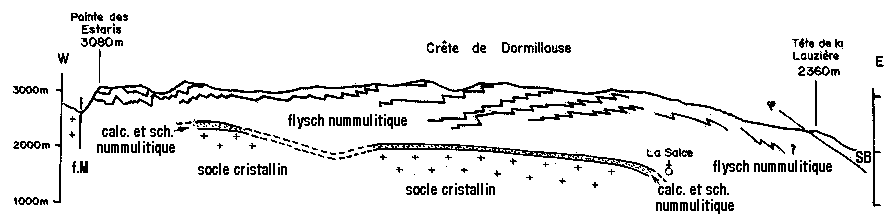

Coupe d'ensemble, schématique, le long de la crête de Dourmillouse
dessinée à partir du panorama de la rive sud de la vallée du Fournel ; d'après P. Plotto,1977 (présentation retouchée)
SB = unités sub-briançonnaises ; f.M = faille de Méollion
figure agrandissable // voir le schéma interprétatif // allure de la déformation microtectonique selon les différents niveaux de la coupe.


version plus grande, muette, de cette image

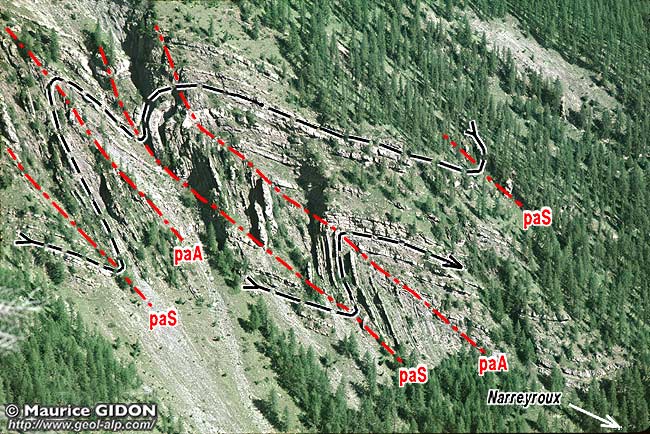

Les pentes du Grand Cou, en rive gauche du vallon de Narreyroux (Puy Saint-Vincent)
vues du sud, depuis la Pendine.

Une partie du train de plis qui affecte le flysch : les plans axiaux des plis, alternativement anticlinaux (paA) et synclinaux (paS), sont tracés en rouge pour bien montrer leur inclinaison (qui résulte du cisaillement d'ensemble, vers l'ouest, de la pile de couches).

page en attente de finition !


Voir l'aperçu général sur la bordure orientale du Massif du Pelvoux

carte géologique au 1/50.000° à consulter : feuille Orcières
