Bauges : cartes géologiques

A) Cartes schématiques d'ensemble

Carte géologique simplifiée des Bauges
ouvrir la version en taille maximale de cette carte
Cartes structurales d'ensemble :

Carte structurale schématique des Bauges occidentales

figure de taille normale version plus grande

Chevauchements : Ø B = chevauchement frontal des Bauges ; j M = chevauchement du Margériaz ; j V = chevauchement du Veyrier.
Failles subverticales : d.M = décrochement de Montagny ; d.P = décrochement de Prépoulain ; f.C = faille du Céty ; f.CC = faille Challes - Curienne ; f.D = faille de la Doria.
Plis principaux, subméridiens (en rouge) : a.M = anticlinal de la Motte; a.S = anticlinal du Semnoz ; s.A = synclinal des Aillons ; s.E = synclinal d'Entrevernes ; s.C = synclinal du Colombier (prolongement ou relai vers le sud du précédent) ; s.L = synclinal de Leschaux ; s.T = synclinal du Trélod.
Plis secondaires, transverses (en bleu) : a.C = trans-anticlinal du Mont de la Croix ; a.L = flexure trans-anticlinale de la Montagne de Lachat ; a.R = anticlinal du Revard ; s.CP = trans-synclinal du Col des Prés ; s.D = trans-synclinal de la Doria ; s.M = trans-synclinal du Margériaz ; s.P = flexure trans-synclinale du.Pertuiset.
s.S = synclinal de Serraval - Arclusaz.

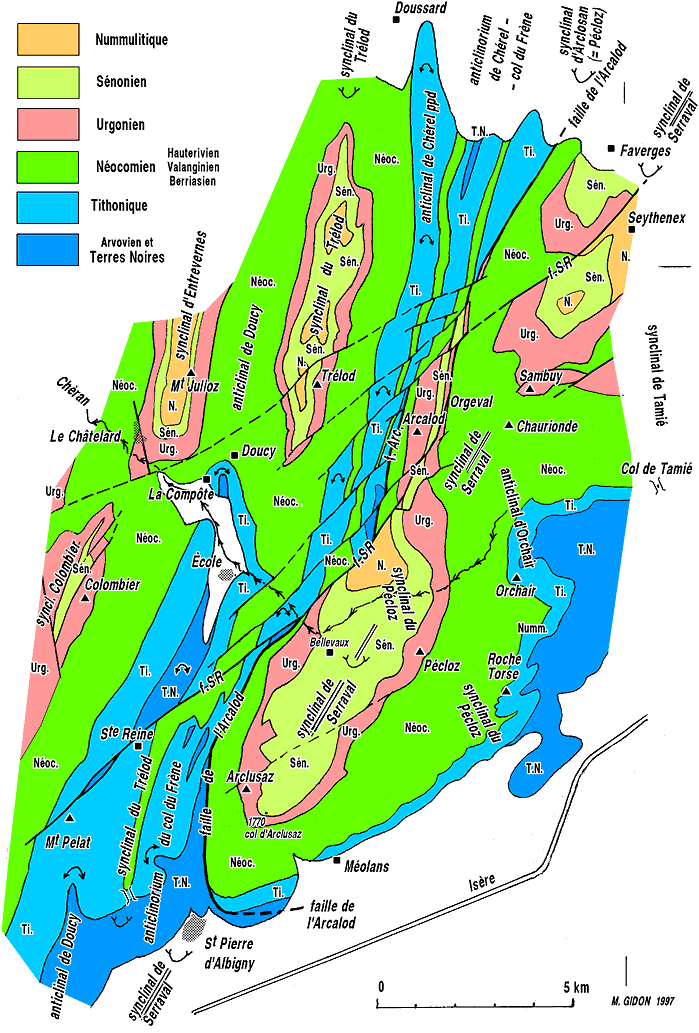

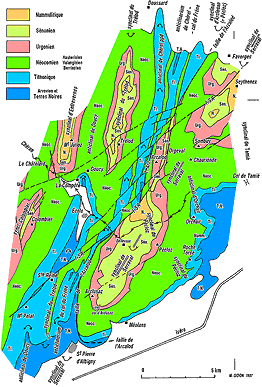

Carte géologique et structurale simplifiée du bassin supérieur du Chéran
(Bauges orientales)

figure de taille normale version plus grande

f.SR = faille de Sainte Reine et de Saint Ruph.

Carte tectonique des Bauges orientales
et de leurs rapports avec les Bornes méridionales (légende ci-dessous).
figure de taille normale version plus grande

Les axes de plis représentés sont en général ceux de l'interface Urgonien - Sénonien. Pour les anticlinaux de la bordure du sillon subalpin ils correspondent à des niveaux stratigraphiques plus profonds (Berriasien - Tithonique à La Roche Torse, Bathonien - Callovien à La Giettaz). Afin de mieux souligner les correspondances entre les plis, de part et d'autre du faisceau de failles de l'Arcalod, le synclinal d'Arclosan et son équivalent, celui du Pécloz ont été tracés avec un figuré spécial de petites croix très serrées.

Les principales cassures citées sont désignées par des lettres cerclées ; dans l'ordre alphabétique :

A = extrémité septentrionale du tracé repérable de la faille occidentale de l'Arcalod ; C = faille du Collet de l'Alpette ; E = faille de l'Étale ; F = accident du col de la Forclaz et du Roc Lancrenaz ; G = faille de la Goenne ; M = faille de Merdassier ; R = décrochement de Saint-Ruph ; S = décrochement de Sainte-Reine - Orgeval.
(extrait de la publication n°181)

B) Cartes géologiques simplifiées locales
(environ 17 x 13 km de surface par carte, avec fond topographique)

Ces cartes sont des extraits, redessinés avec une légende de couleurs différente, de la
carte géologique d'ensemble des Alpes occidentales, du Léman à Digne, au 1/250.000°,
par M.Gidon (1977), publication n° 074.
Il s'agit d'une carte simplifiée à deux égards : 1/ on n'y a séparé que les ensembles rocheux majeurs, sans prendre en compte leurs subdivisions mineures ; 2/ Les terrains quaternaires "de couverture superficielle" ont été supposés enlevés (sauf dans les grandes plaines alluviales)

catalogue-diaporama des cartes disponibles
légende générale des couleurs

Ces cartes sont imprimables à l'échelle du 1/250.000° : pour cela porter la résolution de 72 dpi à 200 dpi (ou imprimer avec une réduction à 36 %.)
Pour imprimer au 1/100.000° porter la résolution à 80 dpi (ou imprimer avec un agrandissement de 111%)

C) Autres cartes géologiques et structurales locales

Carte géologique du massif de Challes - Curienne
Carte géologique schématisée des environs de la Thuile, entre le col de Prés et Montmélian
Carte géologique schématisée de la montagne du Nivolet, au NE de Chambéry
Carte géologique schématisée des environs du Châtelard
Carte géologique schématisée du chaînon du Colombier
Carte géologique schématisée de la dépression d'École
Carte géologique schématisée de la montagne d'Arclusaz
Carte géologique schématisée des chaînons du Trélod et de l'Arclusaz
Carte géologique simplifiée des chaînons de la Sambuy et de la Dent de Cons
  Carte structurale en courbes de niveau du massif de Curienne et de ses alentours
