extrémité septentrionale
des crêtes de l'Arcalod
La pointe de Vélan est l'éminence
la plus septentrionale de la longue arête qui, depuis le
col de Curtillet et la Pointe des Auges descend de l'Arcalod vers
le nord, puis, totalement boisée s'abaisse ensuite régulièrement
en direction de Doussard et du lac d'Annecy.
Ce sommet est essentiellement formé
de Tithonique et appartient à l'anticlinal le plus oriental
("anticlinal du Vélan") du faisceau des
plis de l'anticlinorium de Chérel.
même fenêtre
< image plus grande, muette > nouvelle
fenêtre

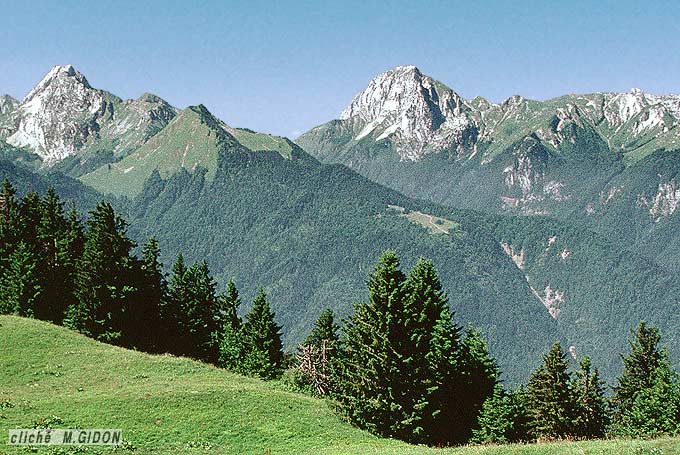

Les crêtes de la rive sud-ouest de la trouée de
Faverges (au sud de Doussard)
vues du nord, depuis l'Arpettaz d'Arclosan (sud des Bornes)
s.P = synclinal du Pécloz ; d.C = décrochement du Curtillet ; f.A = faille de l'Arcalod
; a.Ch = anticlinorium de Chérel dont ses plis élémentaires
sont :
a.Cu = anticlinal du Curtillet (et du Vélan) ; s.EF = synclinal de l'Eau Froide ; a.G = anticlinal de Giez
(et du versant est de la Combe d'Ire).
Du côté oriental les pentes du Vélan sont coupées par
l'accident majeur qu'est la faille d'Arcalod. Elle y détermine
le collet de La Serve en faisant buter le Tithonique du Vélan
contre l'Hauterivien de la montagne de La Motte par l'intermédiaire
d'un couloir de roches broyées et recristallisées
("mylonites").
même
fenêtre < image
plus grande, muette > nouvelle
fenêtre

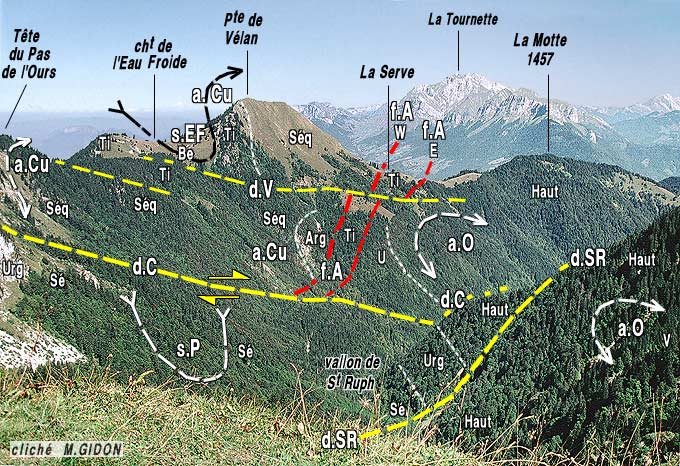

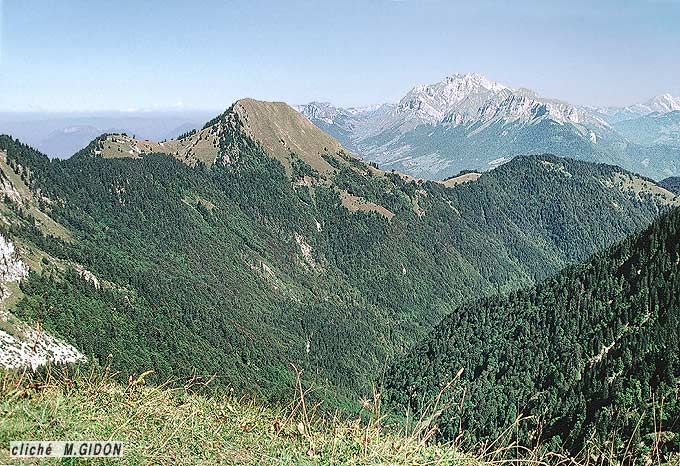

La rive gauche (septentrionale) du haut vallon de Saint-Ruph
vue du sud depuis le col d'Orgeval
a.Cu = anticlinal du Curtillet ; s.EF = synclinal de l'Eau Froide ; s.P = synclinal du Pécloz
; a.O = anticlinal d'Orchair.
d.SR = décrochement de Saint-Ruph ; d.C = décrochement du Curtillet ; d.V = décrochement
du Vélan.
f.A = faille de l'Arcalod, ici dédoublée
en deux branches parallèles, occidentale (f.AW) et orientale (f.AE).
Du côté sud le Vélan est séparé de la Tête
du Pas de l'Ours par un col bien marqué (coté 1579,
mais sans nom sur les cartes). Ce col st déterminé
par le passage d'une cassure dextre NE-SW, le décrochement
du Vélan.
- Vers le SW cette faille semble bien se prolonger à travers
la Combe d'Ire car on trouve dans son prolongement des accidents
de même type qui traversent le synclinal du Trélod
au nord de ce sommet.
- Vers le NE le décrochement du Vélan est difficile
à suivre mais semble décaler la faille d'Arcalod
au sud du chalet de la Serve avant que l'on perde son tracé
dans le couvert forestier du versant NW du vallon de Saint-Ruph.
même fenêtre
< image plus grande, muette > nouvelle
fenêtre

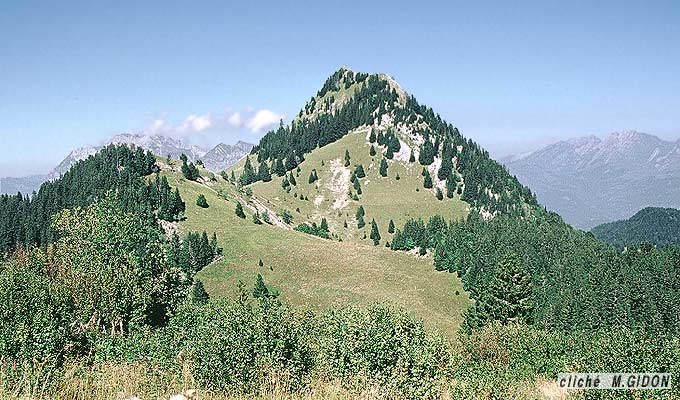

La Pointe de Vélan, vue du sud-ouest, depuis la Tête du Pas de l'Ours.
a.Cu = anticlinal du Curtillet ; s.EF = synclinal de l'Eau Froide ; d.V = décrochement
du Vélan.
Entre le Vélan et l'extrémité
septentrionale des arêtes rocheuses de l'Arcalod, la crête
de la Tête du Pas de l'Ours et de la Pointe des Auges a
sensiblement la même constitution que le Vélan, c'est-à-dire
qu'elle est formée par le Tithonique ou le Séquanien
du flanc ouest de l'anticlinal du Vélan tandis que le coeur
de ce pli est évidé sur le revers est de la crête
et sectionné par la faille de l'Arcalod à peu près
au niveau de la lisière des bois.
Une rupture brutale de cette continuité
structurale est introduite au col de Curtillet par le décrochement
du Curtillet. Ce dernier est dextre, comme le décrochement
du Vélan, mais il a un rejet plus important puisqu'il décale
la faille de l'Arcalod au point de la faire passer, au sud de
ce col, du côté ouest de la crête de la montagne.
Ce décrochement avait été considéré
comme le prolongement occidental du "décrochement
de Saint-Ruph" dans ma note de 1996 (publication
n°181)
et dans les premières versions des pages de ce site. En
fait le vrai décrochement de Saint-Ruph (qui a déterminé
le tracé du vallon de Saint-Ruph) est un accident à
plus fort rejet qui se poursuit plus vers le sud pour rejoindre
la faille de Sainte-Reine dans les pentes orientales de l'Arcalod
(vers le nord-est il se suit jusqu'à proximité de
Faverges).
Le décrochement du Curtillet est une cassure de la même
famille, mais d'ordre secondaire, à plus faible rejet que
celui de Saint-Ruph. Il est difficile de dire, en raison du couvert
forestier, s'il se branche véritablement sur lui dans la
partie supérieure du vallon de ce nom ou s'il n'affecte
que le compartiment occidental de la faille de l'Arcalod (ce qui
semble être le cas, si l'on en croit la carte géologique
"Albertville")
version plus grande, muette, de cette image

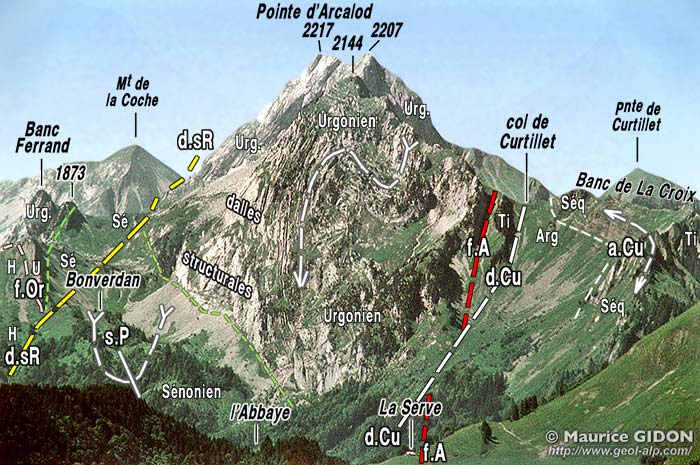

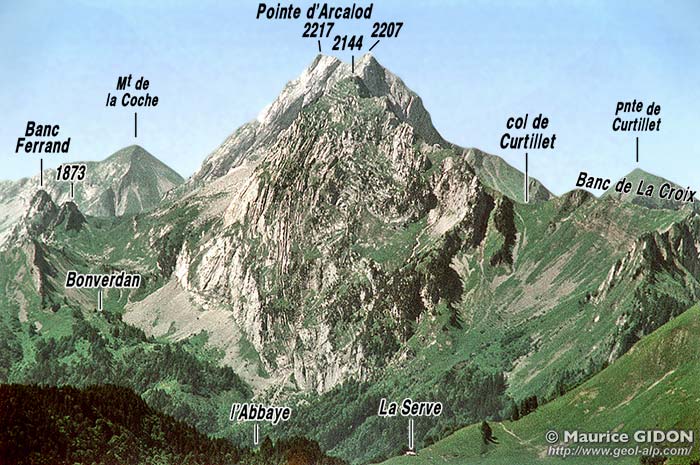

L'extrémité septentrionale des arêtes rocheuses
de d'Arcalod vue du nord, depuis la montagne d'Arclosan, à travers
le col de la Serve
d.SR = décrochement de Sainte-Reine et son prolongement septentrional, la faille de Banc Ferrand, qui le connecte au décrochement Saint- Ruph : c'est à ce système de cassures qu'est dû le rétrécissement
du synclinal du Pécloz, dont le flanc oriental (point coté
1873, à gauche) est translaté vers la droite par
rapport au flanc ouest ((pyramide sommitale de l'Arcalod) ;
d.C = décrochement du Curtillet. Le long de ce dernier
s'intercale une lame de Tithonique qui représente sans
doute une navette* entraînée dans le mouvement de
coulissement.
F.A. = faille d'Arcalod (en rouge) : le tracé
de cette cassure majeure saute brutalement du versant occidental
au versant oriental de la ligne de crête, car il est décalé,
dans ce secteur, par le décrochement du Curtillet.
s.P = synclinal du Pécloz ; a.Cu = anticlinal
du Curtillet. Ce pli, le plus oriental de l'anticlinorium de Chérel
(à droite sur le cliché), ne montre que les replis
de son flanc ouest. Le jurassique supérieur et le Crétacé
inférieur de son flanc oriental sont abaissés par
la faille d'Arcalod : la succession Valanginien - Urgonien des
crêtes de l'Arcalod représentent la suite, vers le
haut, de ce flanc du pli.
N.B. 1 : Les dalles structurales urgoniennes du versant
oriental de l'Arcalod, bien visibles sur le bord gauche des abrupts,
étant tranchées transversalement par le décrochement
du Curtillet se montrent tranchées en coupe : on voit à
cette occasion que l'Urgonien semble affecté d'un enchaînement
de deux plis mineurs. Ceux-ci possèdent, de fait, la géométrie
(position relative des flancs courts et longs) que l'on peut attendre
de plis
parasites* qui se seraient formés au flanc est de l'anticlinorium
de Chérel (la charnière de ce pli se trouvant plus
à l'ouest, c'est-à-dire du côté droit
du cliché).
N.B. 2 : L'effilement par biseautage de l'Urgonien du flanc oriental
(gauche) du synclinal du Pécloz.est l'effet de cassures
secondaires qui n'ont pas été détaillées.

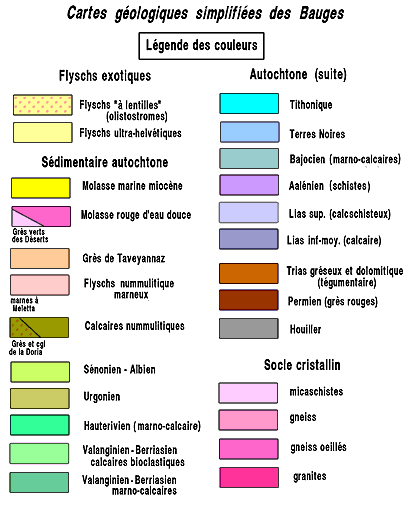

légende des couleurs
(nouvelle fenêtre)
Carte géologique très simplifiée
redessinée sur la base de la carte géologique d'ensemble
des Alpes occidentales, du Léman à Digne, au 1/250.000°",
par M.Gidon (1977), publication
n° 074
cartes géologiques au
1/50.000° à consulter : feuilles
Albertville et Annecy - Ugine
