Pointe d'Arcalod, col de Chérel |
image sensible au survol et au clic

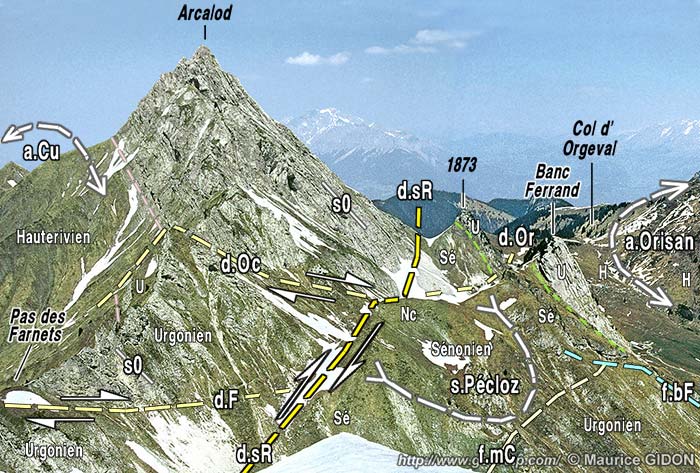

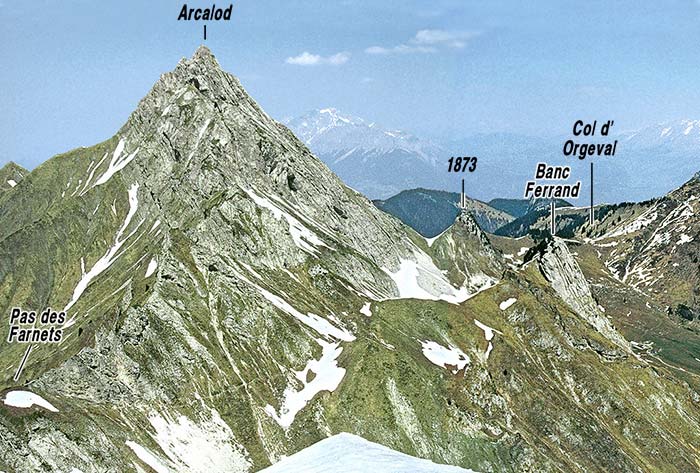

L'Arcalod,
vu du sud, depuis le Mont de la Coche.
Sous cet angle la dalle urgonienne, à pendage
est, qui constitue les arêtes de ce sommet est vue d'enfilade,
ce qui permet de voir combien la pente du versant oriental de
la montagne se confond avec celle des couches.
Du côté droit les escarpement sont ceinturés
à leur pied par un alignement de combes suspendues, ouvertes
dans le Sénonien du synclinal du Pécloz (s.P).
La bordure ouest de cette ligne de combes correspond au décrochement
de Sainte-Reine (d.SR) qui coupe à angle
aigu le flanc ouest du synclinal du Pécloz, puis son coeur
de Nummulitique (à l'ouest du Banc Ferrand, puis son flanc
oriental (à l'ouest du piton 1873). Sur ce décrochement
majeur se branche un petit décrochement satellite qui détermine
le pas des Farnets.
Les becs rocheux qui pointent à droite de ces combes (point
1873 et pointe de Banc Ferrand) représentent l'Urgonien
du flanc est du synclinal du Pécloz, tectoniquement aminci
par des cassures secondaires et déversé vers l'ouest
au delà de la verticale (fort pendage des couches vers
l'est).
- Du côté est l'Urgonien vient, au pied des dalles sommitales, en contact direct (sans intercalation d'Apto-Albien) avec le Sénonien du coeur du synclinal du Pécloz. Cela se fait par l'intermédiaire d'une cassure N-S, la faille du Banc Ferrand, qui représente sans doute une faille satellite, orientale, de la faille d'Arcalod et se connecte du côté sud au décrochement dextre de Saint-Reine (ce dernier semble plutôt se prolonger, avec un azimut plus NE-SW, entre les deux pitons rocheux 1919 et 1783 du Banc Ferrand). Le rejet de cette fracture a pour effet de couper en sifflet le synclinal du Pécloz, réduisant ainsi fortement la largeur d'affleurement des terrains (post-Urgoniens) de son coeur par rapport à ce qu'elle est au sud-est de ce décrochement (cf clichés du versant sud-ouest, plus loin dans cette page).

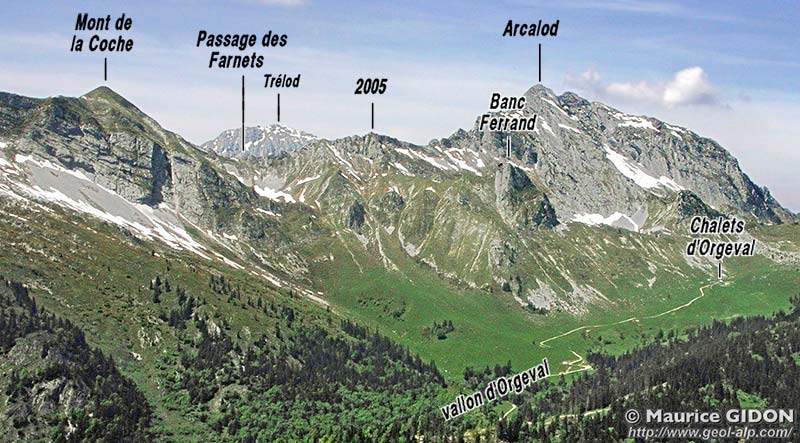

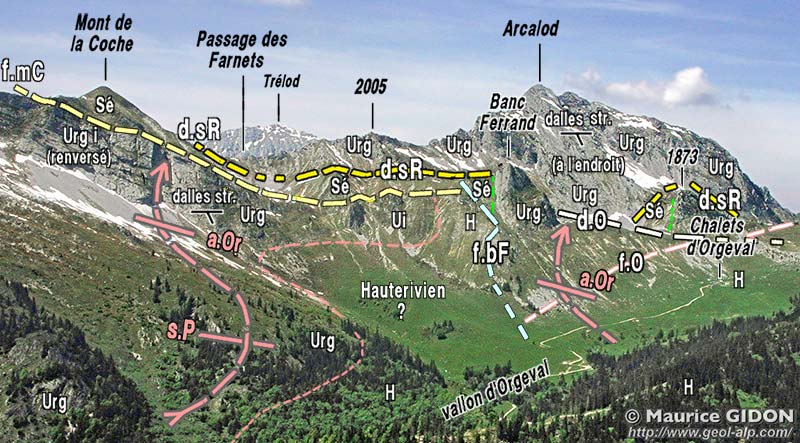

Le contrefort oriental de l'Arcalod (avec le sentier d'ascension), vu du sud depuis la combe du Banc Ferrand.
f.bF = faille de Banc Ferrand (prolongement septentrional apparent du décrochement de Sainte-Reine) ; s.P = synclinal du Pécloz ; a.Or = anticlinal d'Orchair.
- Dans le versant ouest la succession stratigraphique du flanc oriental de l'anticlinorium de Chérel est interrompue par une grande cassure subverticale et très peu oblique à la ligne de crête, la faille d'Arcalod (qui détermine, au pied nord-ouest du Mont de la Coche, le passage de Plan Mollard). Son rejet vertical est important car elle met en contact l'Hauterivien de son compartiment oriental avec des termes parfois peu élevés du Jurassique supérieur de son compartiment ouest.

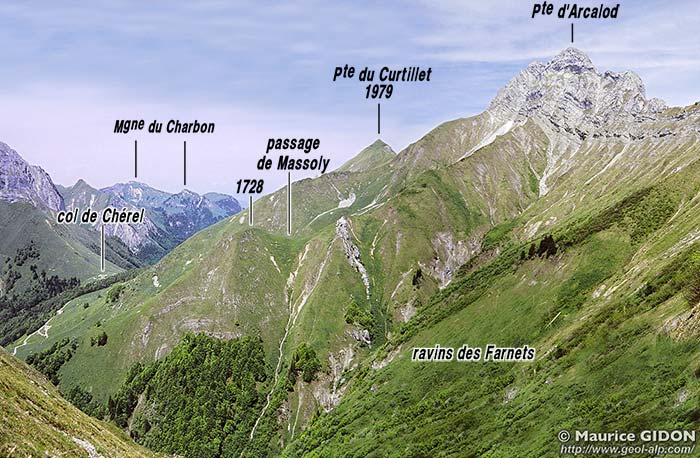

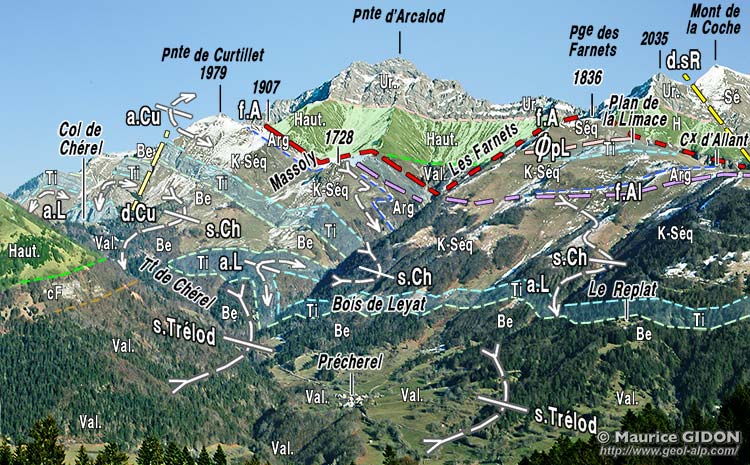

Le versant sud-ouest de l'Arcalod, vu du sud, depuis le passage de Plan Mollard
La faille de l'Arcalod traverse ici l'anticlinorium de Chérel presque selon son axe. Elle se partage en deux branches (occidentale : f.Aw et orientale : f.AE) enserrant une navette* où les couches sont redressés à la verticale
D'autre part cette cassure recoupe en biseau les plis du Jurassique de
l'anticlinorium de Chérel, ce qui montre que cette faille
est postérieure à la formation de ces plis.
- Au sud du sommet le crêt d'Urgonien est tranché en biseau par le décrochement de Saint-Reine. Cette cassure met là, presque dans le prolongement l'un de l'autre, l'Urgonien de l'Arcalod, à l'endroit, et celui, à l'envers, du flanc est du synclinal du Pécloz (qui couronne les pentes de Sénonien de l'Encerclement).
image sensible au survol et au clic
voir cette image dans
son cadre
plus large

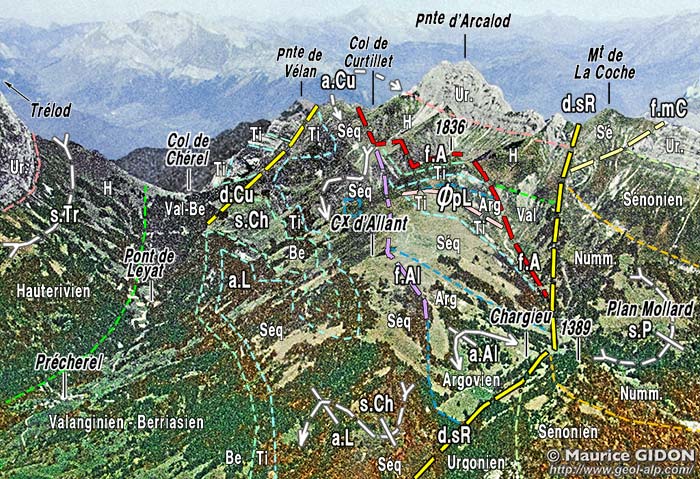

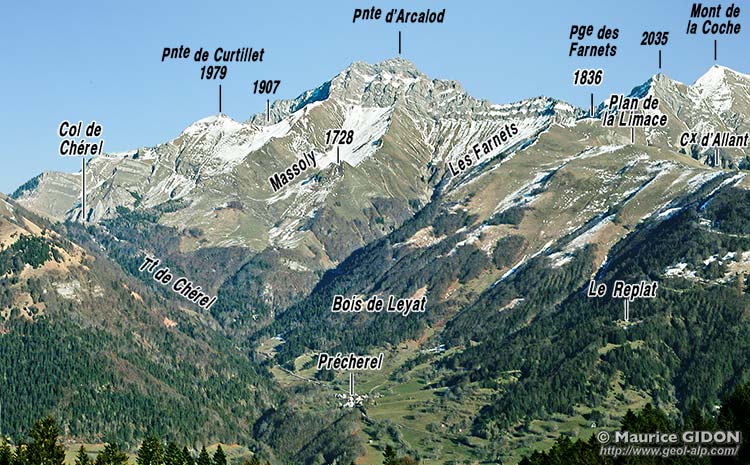

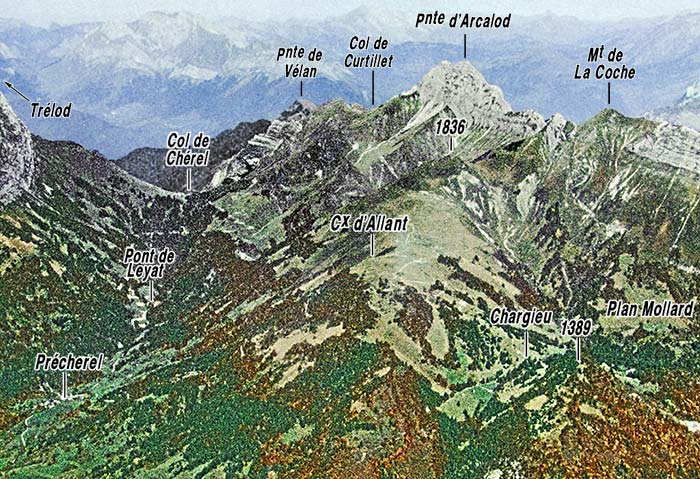

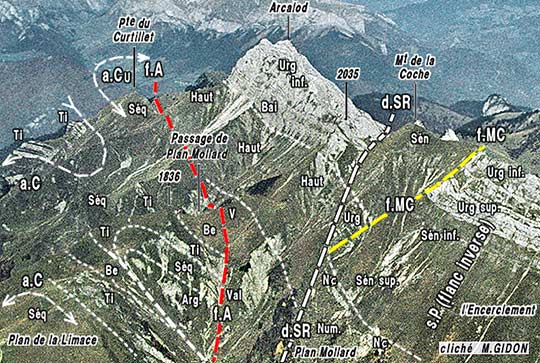

Le versant occidental du chaînon de l'Arcalod vu du sud-ouest, d'avion, depuis l'aplomb de Notre-Dame de
Bellevaux
a.C = anticlinorium* de Chérel (a.Cu = anticlinal du Curtillet) ; f.A. = faille d'Arcalod ; d.SR = décrochement de Sainte-Reine ; f.MC = faille du Mont de la Coche ; s.P = synclinal du Pécloz.
On voit clairement que le décrochement de Saint-Reine
recoupe la faille du Mont de la Coche, dont le rejet est
concernant cette cassure, voir la page "Mont de la Coche").

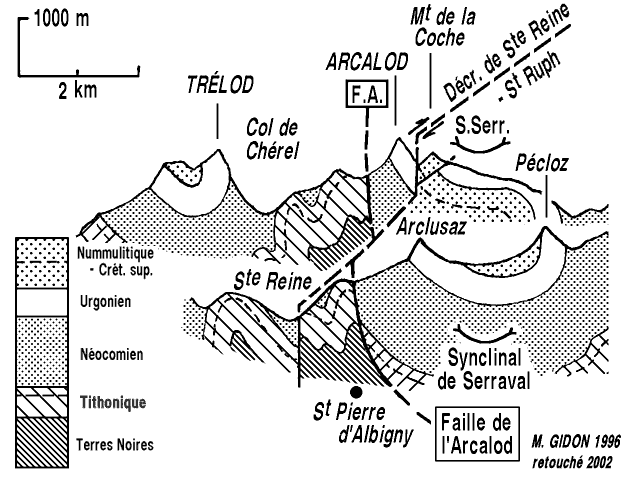

Deux coupes des abords de l'Arcalod, en rive droite du Chéran (en haut) et en rive gauche (en bas), à titre de complémentpour les parties plus profondes (visibles là à la faveur de la remontée axiale des plis, vers le sud).
Commentaires relatifs au
cadre structural de cette coupe
- Au nord du sommet la barre urgonienne s'interrompt de nouveau, tranchée en biseau par une branche occidentale du décrochement de Saint-Ruph, qui décale la faille de l'Arcalod sur le revers oriental de la crête faîtière. Le rejet coulissant dextre de cette cassure a pour effet de mettre le Berriasien et le Tithonique de la Pointe de Curtillet, qui appartiennent au faisceau de plis du coeur de l'anticlinorium* de Chérel, dans le prolongement de l'Urgonien du flanc oriental de ce pli.
image sensible au survol et au clic

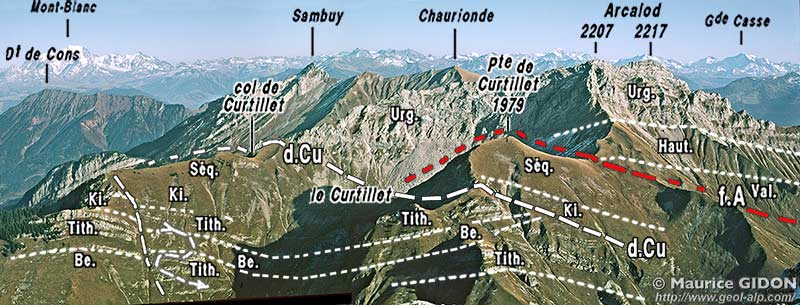

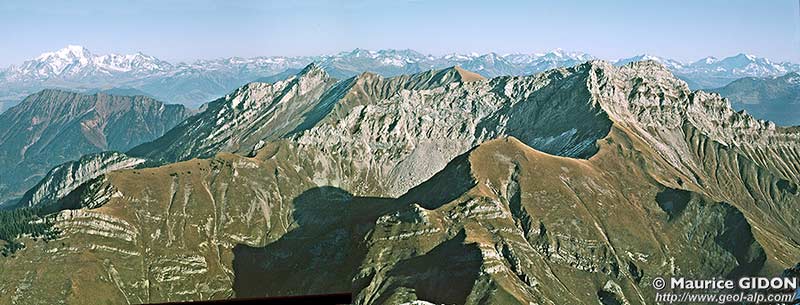

Le versant nord-occidental de l'Arcalod,
vu du nord-ouest, depuis le sommet du Trélod.
d.Cu = décrochement du Curtillet ; f.A = faille d'Arcalod ; a.C = anticlinal
du Curtillet (pli le plus oriental de l'anticlinorium de Chérel).
Le flanc oriental du système anticlinal de Chérel,
constitué par la succession Valanginien-Urgonien de l'Arcalod
est tranchée en biseau par la faille d'Arcalod et juxtaposée
au flanc ouest, renversé, de l'anticlinal du Curtillet
(qui constitue le pli le plus oriental de l'anticlinorium de Chérel).
