COUPES STRUCTURALES DU DÉVOLUY

et de ses bordures

voir l' aperçu structural du massif / voir les cartes du massif

A/ Coupes montrant les structures d'axe N-S (principalement dues aux déformations post-sénoniennes) :


(figure agrandissable)
Coupes transversales, E-W du massif du Dévoluy proprement dit


version plus grande de cette image - / - version encore plus grande de cette image
Coupe transversale, E-W, du Bochaine et du Dévoluy méridionaux
Coupe naturelle fournie par la vallée du Petit Buëch (pour des raisons de mise en page la coupe a été partagée en deux moitiés qui ont été disposées l'une au dessus de l'autre)
A/ Coupes montrant les structures d'axe grossièrement E-W (principalement dues aux déformations anté-sénoniennes) :




version plus grande de cette image - / - version plus grande, d'un seul tenant, de cette image

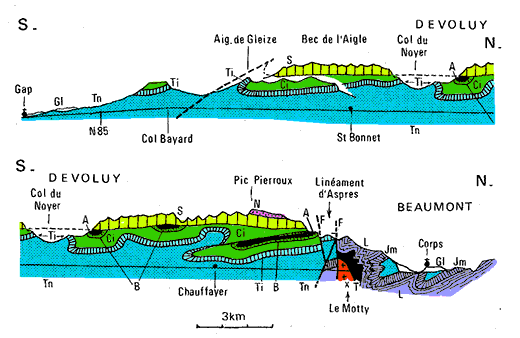

Coupe N-S le long de la rive gauche du Champsaur (bordure orientale du Dévoluy)

Extrait du Guide Rouge "Alpes du Dauphiné" (Masson, 1983) : dessin de J.DEBELMAS d'après M.GIDON.

version plus grande de cette image - / - version plus grande, d'un seul tenant, de cette image
Coupe N-S schématique du Bochaine, au nord de Veynes

Cette coupe suit sensiblement la limite occidentale du Dévoluy proprement dit (elle est partagée en deux tronçons - tronçon septentrional en haut - pour de simples raisons de commodité de mise en page).
Elle montre la succession des plis anté-sénoniens dont la nomenclature répond à la même numérotation que sur la carte structurale du Bochaine septentrional (suite de cette nomenclature vers le sud, dans la légende au bas de la carte du Bochaine méridional) .
