Barnave, Recoubeau, Saint-Roman
la vallée de la Drôme au sud de Die (aux abords du confluent du Bès)

Au sud de Die la combe anticlinale de la Drôme, toujours largement ouverte, se poursuit vers le sud jusqu'à Luc-en-Diois, en prenant une direction presque N-S qui s'écarte progressivement de l'axe de l'anticlinal de Die, orienté plus NW-SE à l'ouest de cette ville.


même fenêtre < image plus grande, muette > nouvelle fenêtre

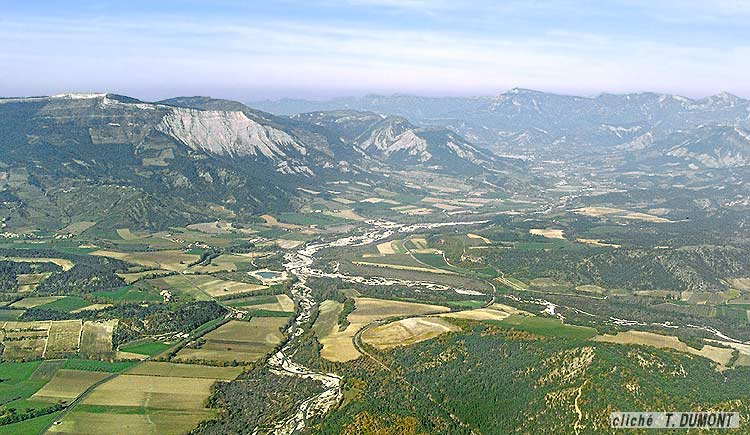

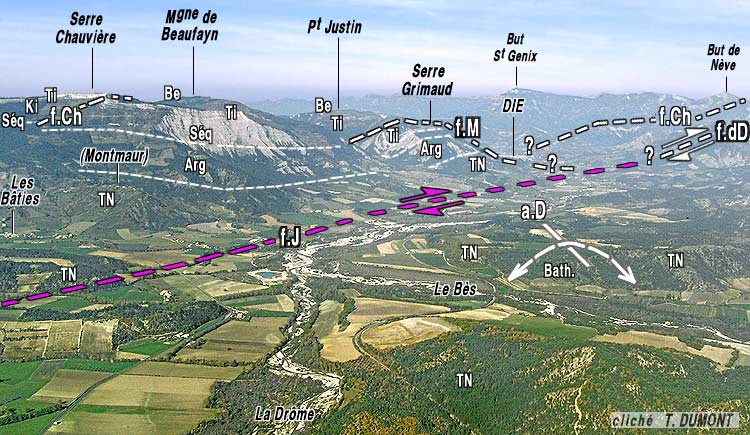

La vallée de la Drôme entre Die et Châtillon-en-Diois
vue du sud, d'avion depuis l'aplomb de Recoubeau. (cliché aimablement communiqué par Thierry DUMONT).

f.Ch = Faille de Chauvière (prolongement méridional vraisemblable de la faille des Rochers de Chironne) ; f.M = faille de Martouret ; f.dD = faille de la Dent de Die (faisceau de la Queyrie) ; f.J = faisceau de failles de Jansac - Jonchères ; a.D = anticlinal de Die.

Les raccords entre les failles qui aboutissent toutes dans la plaine alluviale de la Drôme (secteurs désignés par " ? " ) restent incertains.

En fait la Drôme suit grossièrement, depuis l'agglomération de Die elle-même jusqu'au confluent du Bès, une bande fracturée, d'azimut N-S qui traverse et rompt l'anticlinal de Die en le décalant dans le sens dextre. Ce faisceau de failles de Jansac - Jonchères ne se suit, à cette latitude, que de façon discontinue, en raison de l'abondante couverture quaternaire et se perd franchement vers le nord aux abords orientaux de Die. C'est pourtant un accident majeur, qui est bien observable plus au sud-ouest, aux abords de Jonchères.
D'autre part diverses autres failles presque N-S, comparables en cela à celles ci-dessus, sont visibles dans les escarpements du Tithonique dominant la rive ouest de la Drôme au sud de Die. Toutes ces failles posent en fait le problème des connexions, d'une rive à l'autre de la Drôme, entre les cassures observables de part et d'autre de la vallée, problème qui reste - faute d'affleurements suffisants - dépourvu d'une solution vraiment claire :

Vers le nord la terminaison apparente du couloir de failles de Jonchères doit correspondre au fait qu'il se branche sur les extrémités sud-occidentales des failles de la Queyrie et de Jasneuf. En effet, et contrairement à ce qui a été antérieurement admis, il ne semble pas pouvoir constituer le prolongement méridional des failles des rochers de Chironne (voir page "col du Rousset"), du Vercors méridional. Ces dernières semblent, en effet, se poursuivre à l'ouest de Die, pour aboutir dans le groupe des montagnes de Beaufayn (voir la page "Die") : peut-être s'y poursuivent-elles par la faille de la Fayolle (voir page "Beaufayn").
La faille du Martouret (voir page "Beaufayn"), malgré la similitude de géométrie des deux compartiments qu'elle sépare avec ceux du rebord sud du Vercors, a également un tracé trop oriental pour représenter le prolongement des failles des rochers de Chironne. D'autre part son orientation, proche de NE-SW, semble la porter à se connecter plutôt à celles du faisceau de la Queyrie.
Plus au sud, la faille de Chauvière (voir ci-après) affecte a une même orientation et un dessin assez comparable, mais c'est une cassure plus mineure qui ne semble guère se connecter aux précédentes.

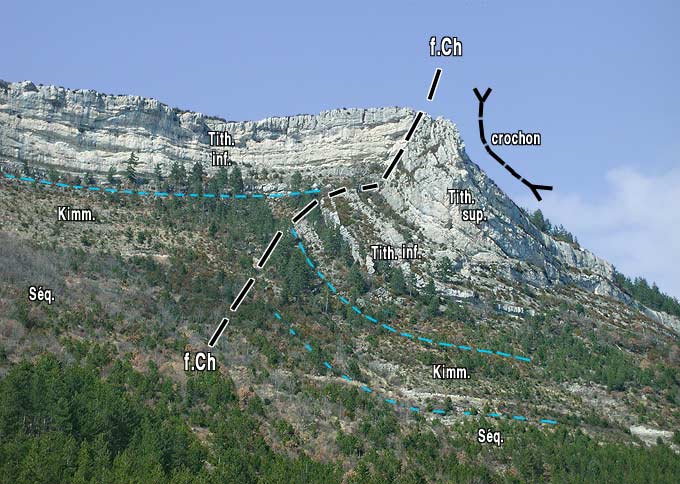

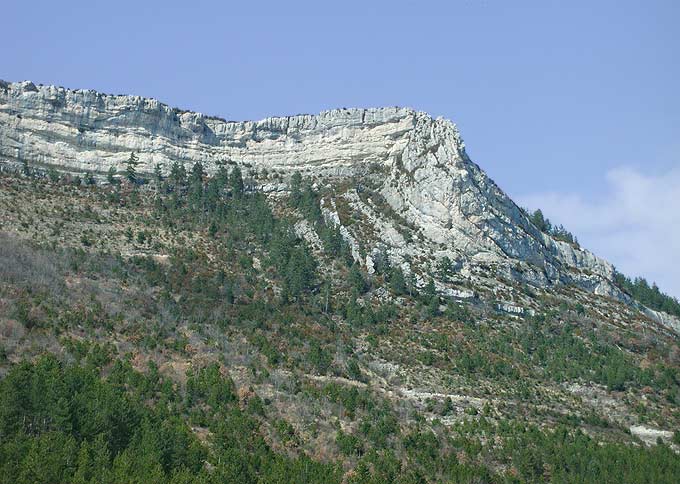

Le Serre Chauvière
vu du sud, depuis la route sylvo-pastorale de Montmaur-en-Diois

À l'est du couloir de dislocation de Jansac - Jonchères on retrouve, aux abords de Recoubeau, au sein des Terres Noires, la trace de l'anticlinal de Die, décroché vers le sud. Ce pli manifeste même, là , une culmination axiale le "bombement de Recoubeau" à la faveur de laquelle affleurent les couches les plus anciennes de tout le Diois : il s'agit des Terres Noires à niveaux de plaquettes rousses du Bathonien, qui forment le Serre de Sest, au nord-est du confluent Drôme - Bès, au coeur de ce.
Ce brachy-anticlinal* de Recoubeau résulte vraisemblablement de l'entrecroisement de l'axe de l'anticlinal de Die avec celui, beaucoup plus E-W de l'anticlinal de Chabanat - Barnave. qui affecte le compartiment occidental de l'accident de Jonchères.


même fenêtre < image plus grande, muette > nouvelle fenêtre

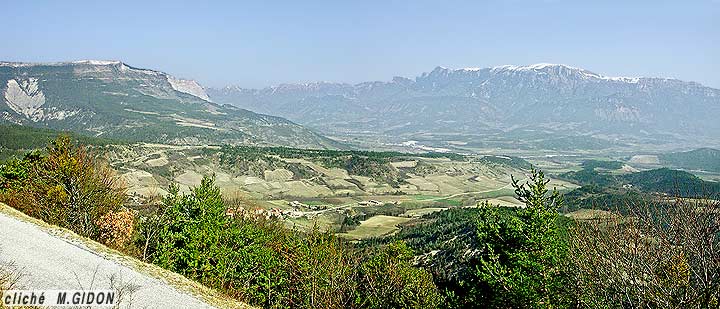

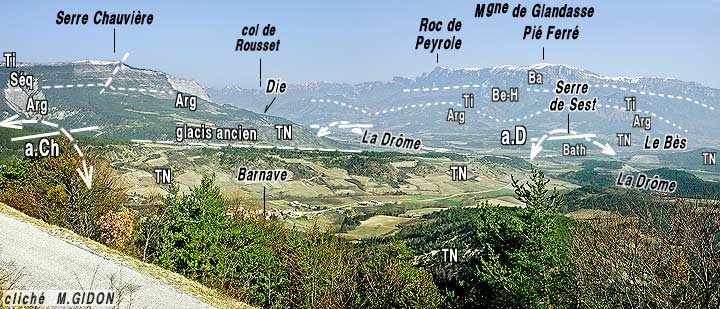

La vallée de la Drôme entre Die et Châtillon-en-Diois
vue du sud-ouest, depuis les pentes septentrionales du col de Pennes (raccord des routes D140 et D 340)

a.Ch = anticlinal de Chabanat - Barnave (axe W-E) ; a.D = anticlinal de Die (axe NW-SE, proche de N150).
Noter que les axes de ces deux plis sont presque orthogonaux. Mais l'orientation du second, assez méridienne, résulte vraisemblablement pour partie d'un pivotement de sens horaire dû au jeu du faisceau d'accidents coulissants dextres dont la Drôme suit à peu près le tracé.


Carte géologique très simplifiée des environs orientaux de Die
redessinée sur la base de la carte géologique d'ensemble des Alpes occidentales, du Léman à Digne, au 1/250.000°", par M.Gidon (1977), publication n° 074
Ces cartes sont imprimables à l'échelle du 1/250.000° : pour cela porter la résolution de 72 dpi à 200 dpi (ou imprimer avec une réduction à 36 %.) Pour imprimer au 1/100.000° porter la résolution à 80 dpi (ou agrandir de 111%)
 légende des couleurs
