La ville de Sisteron doit sa position stratégique
à ce qu'elle s'appuie sur la barre tithonique verticale
du flanc sud de l'anticlinal des Naux, que la Durance traverse
par une "clue" (terme provençal équivalent
de celui de cluse*).
L'anticlinal des Naux est le plus méridional des plis
de l'anticlinorium de Laragne, structure majeure en forme
de dôme qui est uniformément éventrée
jusqu'au soubassement des Terres Noires en amont de Sisteron (jusqu'à
La Saulce). Au sud de Sisteron on pénètre dans une
zone synclinoriale dont le coeur est occupé par le Tertiaire
du bassin de Valensole (l'extrémité orientale de
l'anticlinal de Lure s'amortit avant de s'enfoncer sous les terrains).

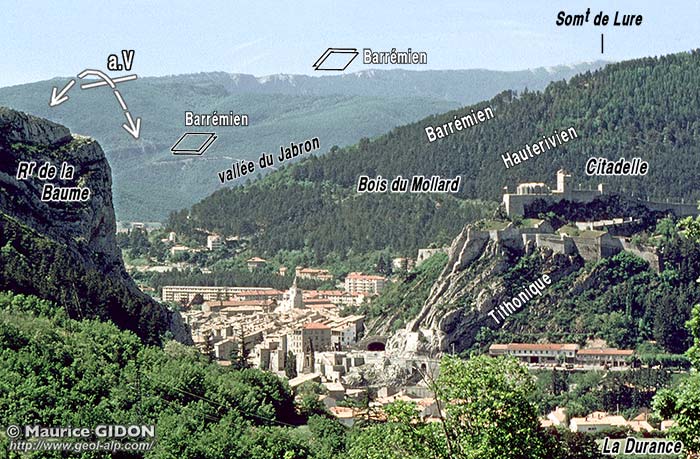

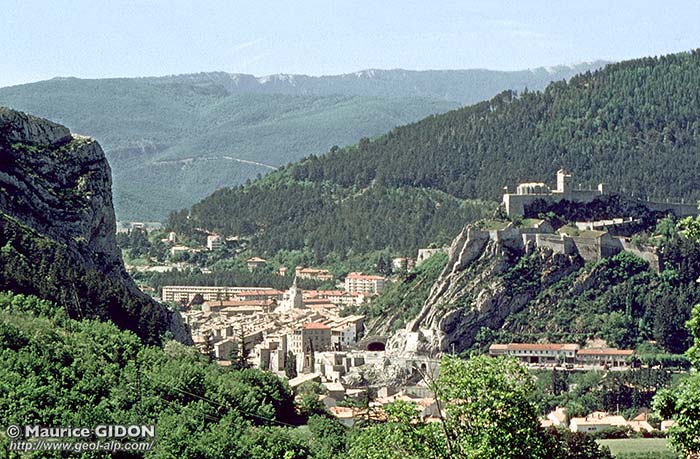

Sisteron et sa citadelle
vue prise du NE
On voit bien le pendage, subvertical, des bancs du Tithonique
sur lesquels est construite la citadelle.
version plus grande de cette image

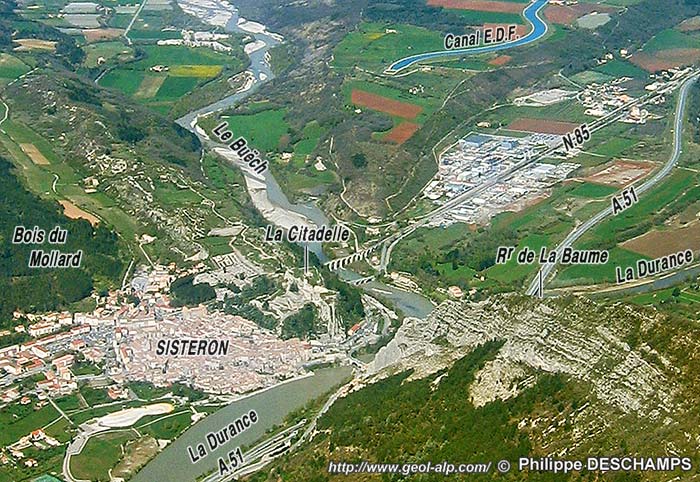

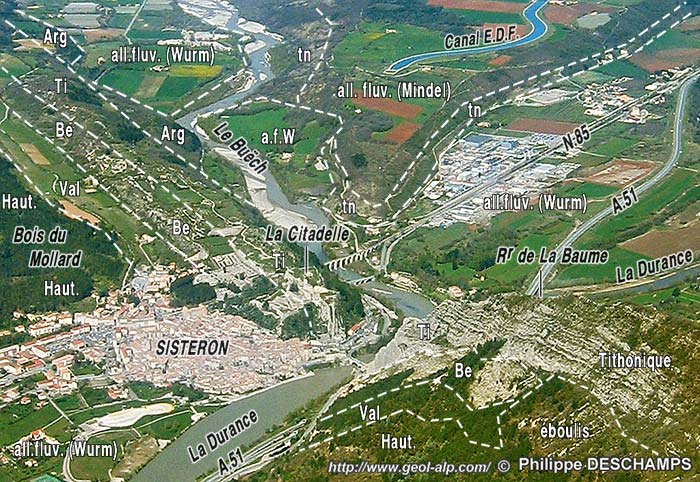

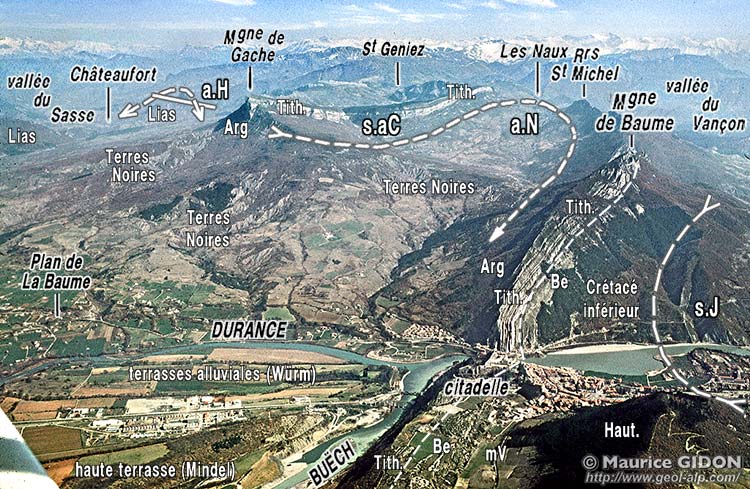

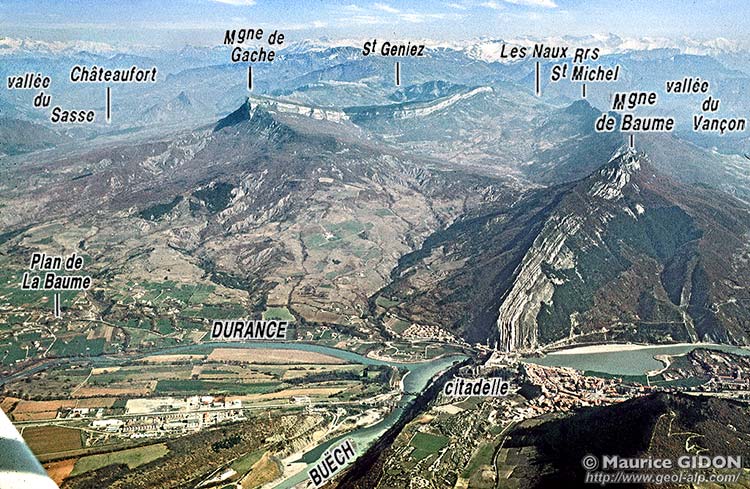

Le site de Sisteron
vue plongeante d'avion, d'ouest en est
La citadelle domine la "clue" de la Durance,
qui tranche la barre Tithonique verticale du flanc sud de l'anticlinal
des Naux (a.N), affectée par une charnière
(R.) qui la renverse vers le sud. À gauche de la
dépression de Terres Noires du coeur de ce pli, le rebord
occidental du synclinal d'Aigues-Champ (s.AC). À
l'arrière-plan les crêtes enneigées appartiennent
à la nappe de Digne.
version plus grande, muette, de cette image

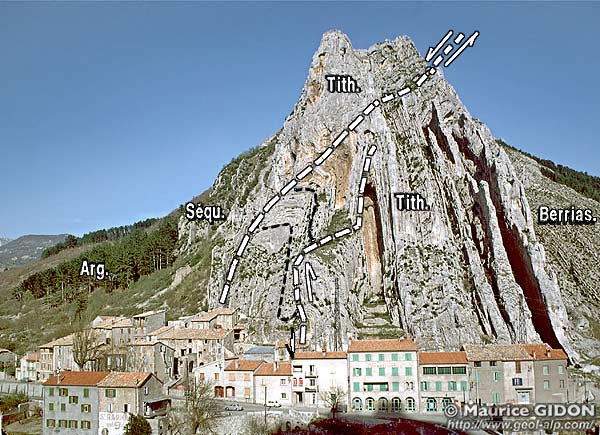

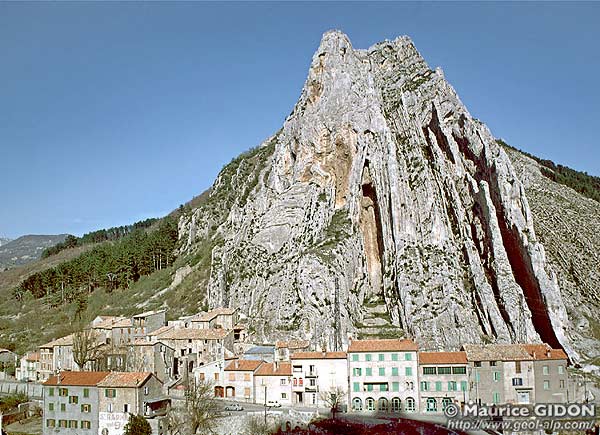

Le Rocher de La Baume (rive gauche de la Durance)
vu depuis la rive droite, dans l'axe du pont sur la Durance
La forte déformation perspective ne montre bien
que la moitié inférieure de la structure représentée
par le croquis explicatif ci-dessous.
La Baume est la niche allongée (de style gothique) qui
se situe à mi-distance des deux extrémités
de la coupe du rocher. Elle ne correspond pas à une charnière
anticlinale aigüe, comme on pourrait le croire mais à
la rencontre de deux bancs, du fait de leur biseautage par une
surface de chevauchement.
figure agrandissable

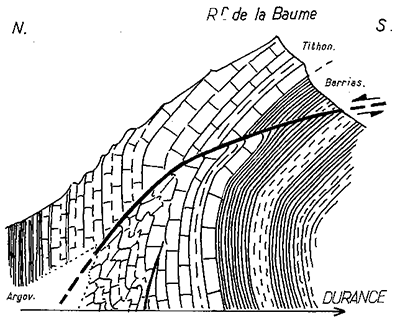

Schéma interprétatif du Rocher de
La Baume
Croquis de détail pris depuis la Citadelle
Dans la partie haute de la crête les couches
du Tithonique du flanc sud de l'anticlinal des Naux se renversent
vers le sud.
Elles sont en outre perturbées par des plissotis ainsi
que par deux failles pentées vers le nord.
Le sens du rejet des failles (demi-flèches) conduit à
y voir des failles compressives ("failles inverses").
Cela ne s'accorde pas avec le sens de déversement des couches
et implique donc que ces failles se soient formées antérieurement
au basculement des couches et aient été ensuite
renversées avec elles.
Les plissotis ont un aspect désordonné qui suggère
qu'il puisse s'agir de plis de slumping*. Pourtant le sens de
déversement de ces plis s'accorde avec celui du rejet des
failles, et ces dernières semblent s'amortir dans le flanc
de ces plis. Il est donc plus probable que ce soient des plis
d'entraînement induits par les cassures.
Ces déformations semblent donc associées à
une première phase de plissement de l'anticlinal des Naux,
tandis que leur basculement vers le sud relèverait d'une
seconde phase. Ceci est confirmé, plus à l'est,
dans la vallée du Vançon,
où il est très visible qu'un tel basculement vers
le sud affecte les couches du Tertiaire qui reposent en discordance*
sur le pli (y compris celles du Miocène, ce qui témoigne
du caractère tardif de ce basculement).

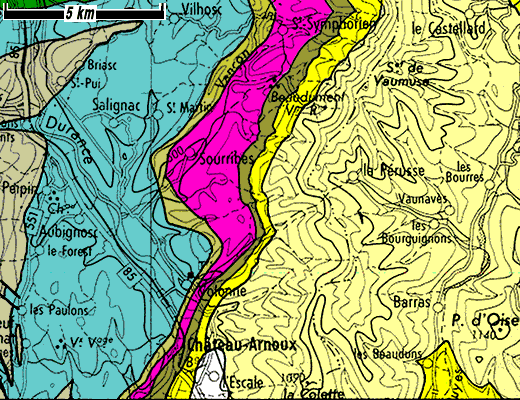

cartes
géologiques au 1/50.000° à consulter : feuille
Laragne
