la klippe du Cerveau
(données complémentaires)


version plus grande, muette, de cette image

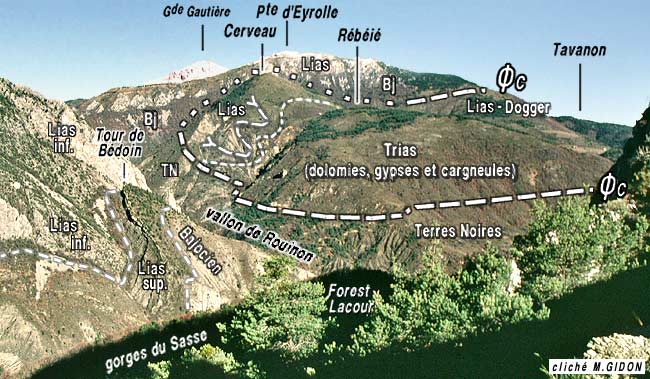

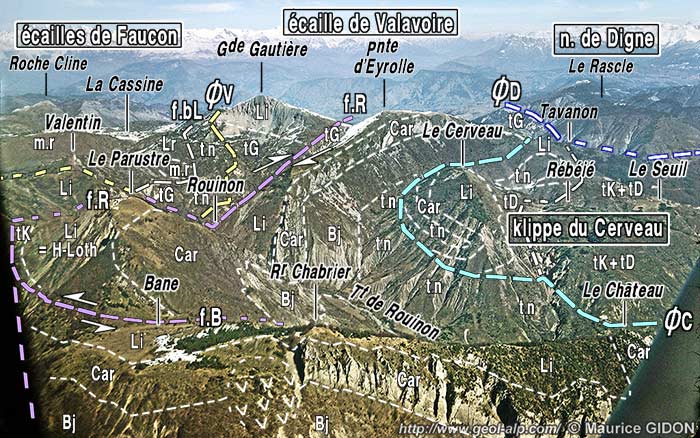

Le revers sud du groupe montagneux de la Grande Gautière

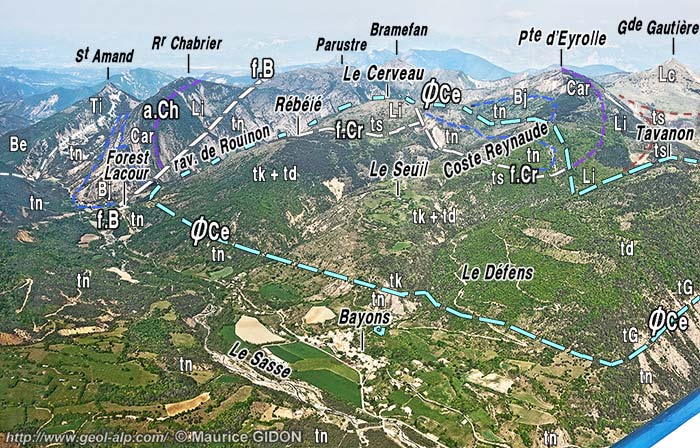

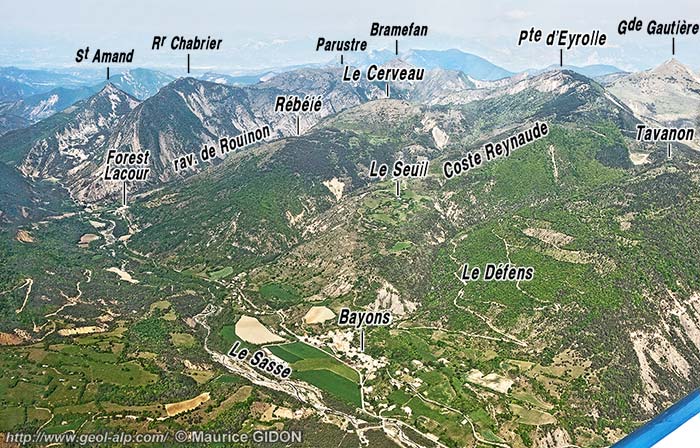

vue d'ensemble, prise d'avion, du sud-ouest, depuis l'aplomb de Clamensane, montrant les rapports entre la klippe du Cerveau et l'écaille de Valavoire.

ØC = surface de chevauchement de la klippe* du Cerveau : les terrains triasiques et liasiques qui constituent cette butte reposent au coeur du berceau synclinal de Terres Noires que le ravin de Rouinon traverse en biais.
En arrière-plan droit, à droite d'Astoin, on distingue le Lias épais de la nappe de Digne, sous laquelle s'enfonce la succession de la Pointe d'Eyrolle.
ØV = surface de chevauchement de l'écaille de Valavoire sur son autochtone relatif ("AUTOCHT"), constitué par les "écailles de Faucon".


figure agrandissable

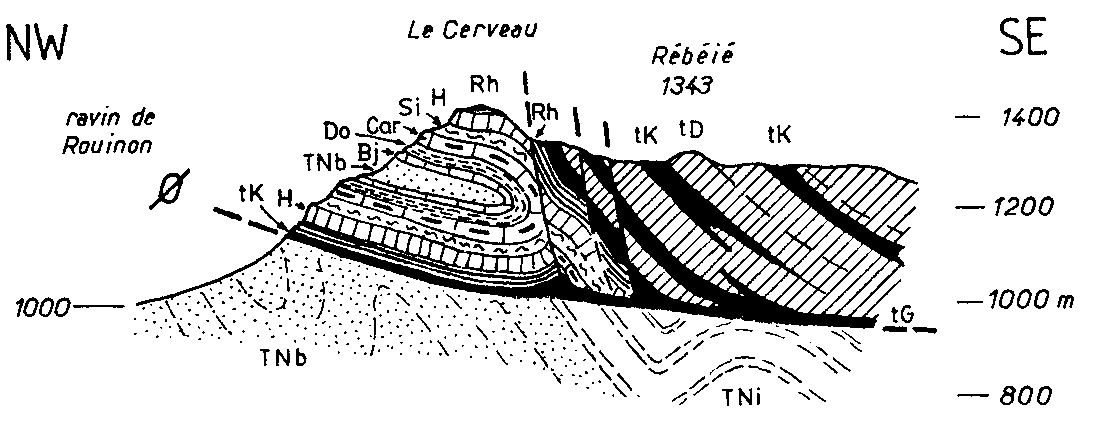

Coupe de la partie NW de la klippe du Cerveau
(en rive gauche du vallon de Rouinon : voir localisation sur la figure suivante)

TNi - Tnb = Terres noires (respectivement inférieures et basales) ; Bj = Bajocien calcaire ; Do = Domérien; Car = Carixien ; Si = Lotharingien et Sinémurien ; H = Hettangien ; Rh = Rhétien ; tG, tK, tD = Trias (respectivement gypse, cargneule, dolomie).


figure agrandissable

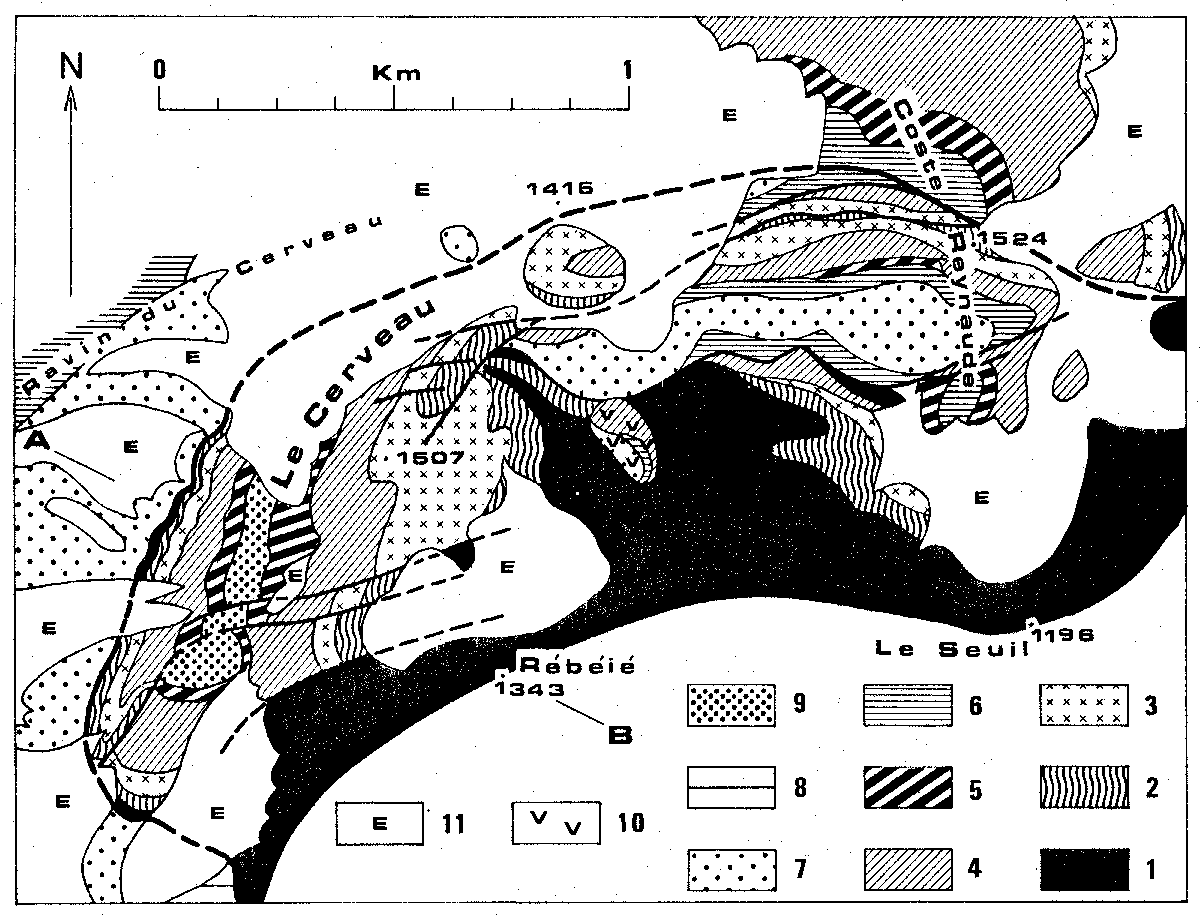

Carte des affleurements de la marge septentrionale de la klippe du Cerveau (pentes méridionales de la crête d'Eyrolle).
(carte un peu simplifiée ; plus au sud la klippe ne comporte que du Trias)

1. Trias ; 2. Rhétien ; 3. Hettangien ; 4. Sinémurien-Carixien ; 5. Domérien (et Toarcien éventuel) ; 6. Bajocien calcaire , 7. Terres noires basales ; 8. Terres noires inférieures , 9. Bajocien calcaire très mince et Terres noires ; 10. paquet glissé , 11. éboulis ; A-B: tracé de la coupe ci-dessus.

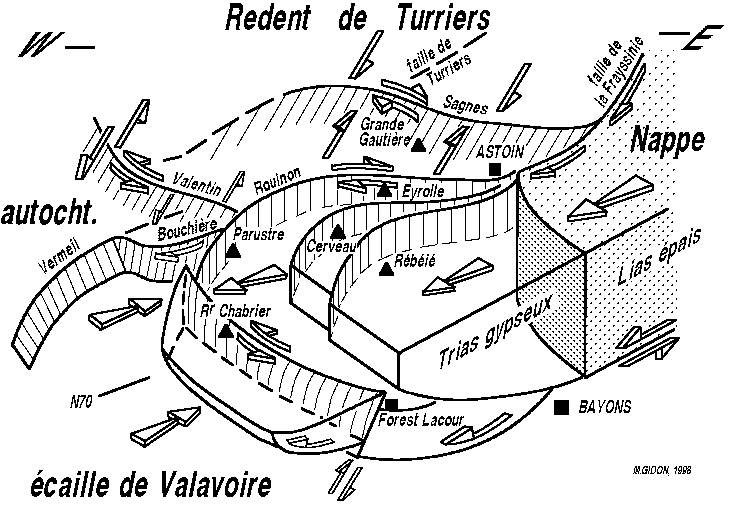

Schéma interprétatif de la géométrie des surfaces de cassure au nord-ouest de Bayons

Les surfaces représentées sur ce schéma sont uniquement des surfaces de cassures.
Le Trias gypseux (Rébéié) et le Lias réduit(Cerveau) de la klippe du Cerveau ont été poussés vers le sud-ouest par la nappe de Digne. La cassure qui sépare le Trias du Lias épais (de la nappe) constituait sans doute, originellement, la bordure d'un ancien diapir, du côté nord-est de ce dernier. Elle est actuellement suivie par le cours inférieur du torrent de Gautière (La Clastre : voir clichés)

retour à la page Bayons

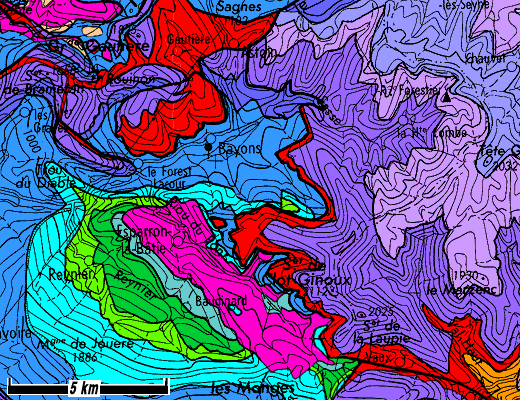

cartes géologiques à 1/50.000° (*) à consulter : feuille Laragne.
