Panorama du Serre d'Esclangon |
Le petit sommet du Serre, qui domine le Bès
en rive gauche, au nord d'Esclangon-mairie, est devenu un but d'excursion pour une multitude de groupes de géologues,
en raison du panorama, à la fois splendide et passionnant
à déchiffrer, que l'on y découvre (éviter
le contre-jour du soir qui nuit à la vue vers la rive ouest
du Bès).
image agrandissable
Le panorama du Serre d'Esclangon
(dessin de J.Debelmas ; extrait du Guide Rouge "Alpes du
Dauphiné", 1983, Masson éd., retouché)
image agrandissable
Coupe de rive droite du Bès
Noter les failles, à caractères de "Riedels
de la nappe", qui découpent le Miocène de la
Pousterle et sont à l'origine du détachement de
la lame de La Fubi et de la Coustagne.
On a noté par "CR" quelques points jalonnant
le passage de la "charnière de renversement"
qui affecte toute les structures peu au dessus du niveau de la
vallée du Bès.
version plus grande de cette image
Panorama depuis le sud jusqu'au nord-ouest,
depuis le Serre d'Esclangon
L'extrémité orientale du synclinal d'Auribeau
dessine, aux abords d'Esclangon, une structure annulaire à
bord relevé (à laquelle appartient la crête
du Serre). Elle a été appelée "le vélodrome" car elle
évoque la boucle d'une piste de course cycliste.
Plus
de détails sur le Vélodrome
À l'est du Serre, le village ruiné
du Collet d'Esclangon occupe une selle herbeuse au dessus des
ravines de Molasse Rouge que traverse le sentier d'accès
depuis la clue de Pérouré. Les molasses marneuses
grises de l'Aquitanien y affleurent sous les ruines des maisons,
mais elles s'enfoncent, à l'est du cimetière sous
un chevauchement (l'écaille d'Aiguebelle) qui fait redoubler
la Molasse Rouge à la crête de Beilet. Enfin la nappe de
Digne, qui s'est déplacée
de gauche à droite, recouvre tout cet ensemble d'une épaisse chape continue.
image sensible au survol et au clic

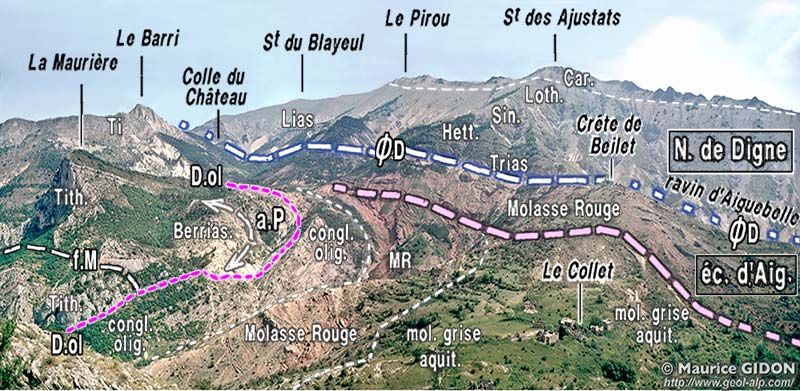

Panorama vers le NE depuis le Serre d'Esclangon.
f.M = faille méridionale de la Maurière (on voit qu'elle est cachetée* par les brèches et
conglomérats de la base de l'Oligocène) ; a.P = anticlinal du Pérouré ; éc.d'Aig. = écaille d'Aiguebelle ; ØD = surface de chevauchement de la nappe
de Digne : les tirets couvrent
en fait aussi l'"unité
intermédiaire", trop mince pour être distinguée
ici (voir cliché ci-après)
Plus de détails sur
les ravins du Rousset, entre La Maurière et le Collet
figure agrandissable
Structure de la rive gauche du Bès, à l'E
de Barles (coupe passant peu à l'W du Pas de Blayeul)
Le cliché ci-dessus montre seulement une partie
de la moitié droite de cette coupe.
Noter le débitage en tranches obliques de l'"unité
intermédiaire", par des failles extensives (failles
"de Riedel", induites par l'entraînement sous
le charriage de la nappe de Digne)
image sensible au survol et au clic

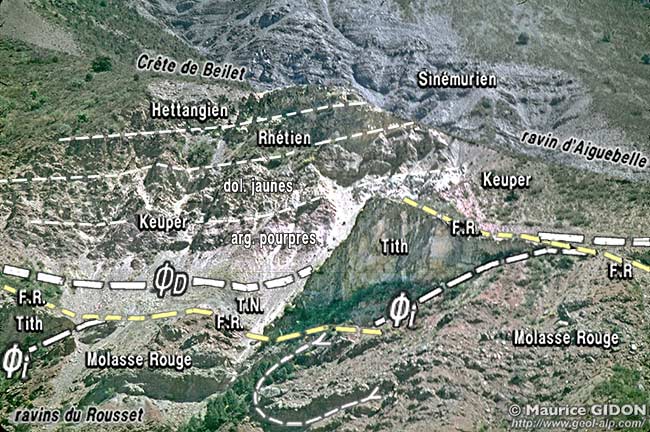

La coupe naturelle de la crête
de Beilet vue depuis le Serre d'Esclangon (partie droite, à mi hauteur,
du cliché panoramique vers le NE) : détails d'une portion de la base de la nappe de Digne.
ØD = surface de chevauchement de la nappe
de Digne (elle disparait transitoirement derrière l'énorme bloc
de Tithonique, en raison de la perspective en contre-plongée)
; Øi = surface de chevauchement de l'"unité
intermédiaire" ; FR = failles extensives "de
Riedel" (en jaune pâle), sectionnant l'unité intermédiaire en bloc-klippes*
disjoints (ce qui aboutit à son étirement horizontal).
d'autres détails situés plus à gauche sur le panorama.
