Pic du col d'Ornon, Grand Renaud
|
Le versant oriental de la vallée de la Malsanne, à la latitude de Chantelouve
La montagne du Grand Renaud forme
le promontoire avancé vers le nord du chaînon du
Rochail.
Le versant occidental de la montagne, qui tombe sur la vallée de la Malsanne, est celui dont la structure est la plus simple. Il appartient
essentiellement au flanc ouest du bloc cristallin du Rochail, qui est seulement
affecté par quelques accidents mineurs (sédimentaires
ou tectoniques) qui intéressent les uns le socle cristallin les autres
sa couverture (voir plus loin dans cette page).

même fenêtre
< image plus grande, muette >
nouvelle fenêtre

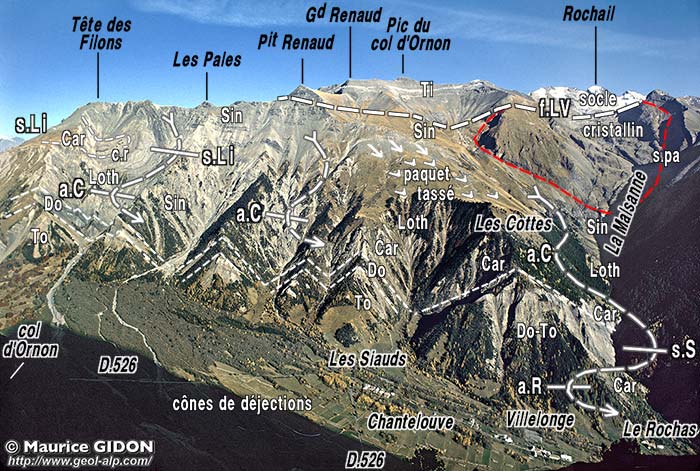

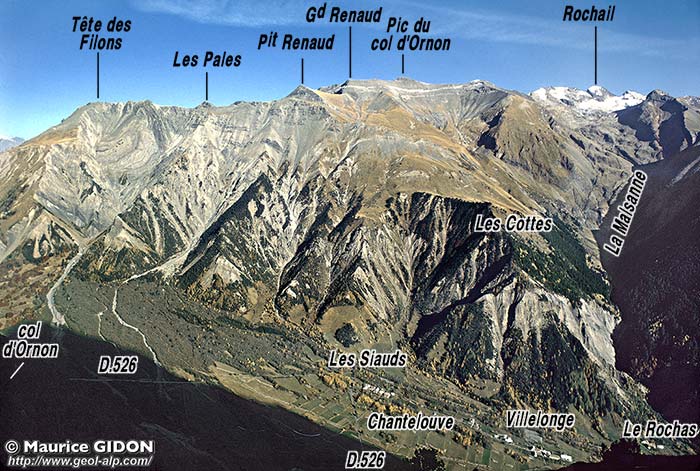

Le versant occidental de la partie centrale du chaînon
du Rochail
vu de l'ouest, depuis Plan Col.
Le cristallin des sources de la Malsanne (Lac
du vallon) apparaît au coeur d'une "boutonnière"
d'érosion. Plus au nord il plonge sous sa couverture sédimentaire,
qui forme le Grand
Renaud.
Replis du flanc oriental de l'hémigraben du col d'Ornon : s.L = synclinal de la basse Lignarre (prolongement septentrional probable du synclinal du Lac Labarre) ; a.C = anticlinal des Cottes ; s.S = synclinal des Selles Basses ; a.R = anticlinal du Rochas.

version plus grande, muette, de cette
La crête septentrionale du Petit Renaud, à
l'est du col d'Ornon
(détails de l'extrémité gauche du cliché précédent) vue de l'ouest, depuis l'arête sud du Taillefer (crête
des Mayes).
a.PG = anticlinal de Pré Gentil ; s.L = synclinal de la Lignarre (le coeur du synclinal, où affleurent
des schistes domériens, détermine le replat du point
2058
On distingue assez nettement, à leur changement de teinte,
les divers niveaux du Lias calcaire (cf. colonne
stratigraphique)
L'interface socle - couverture sédimentaire y est ployée en une demi voûte anticlinale, de sorte que son pendage est de plus en plus incliné
vers le bas.

même fenêtre
< image plus grande, muette >
nouvelle fenêtre

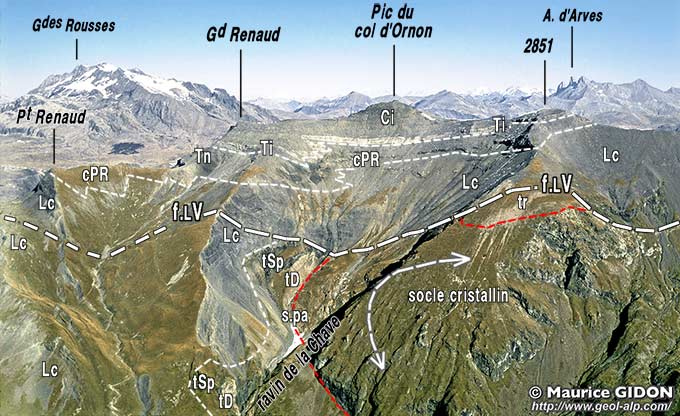

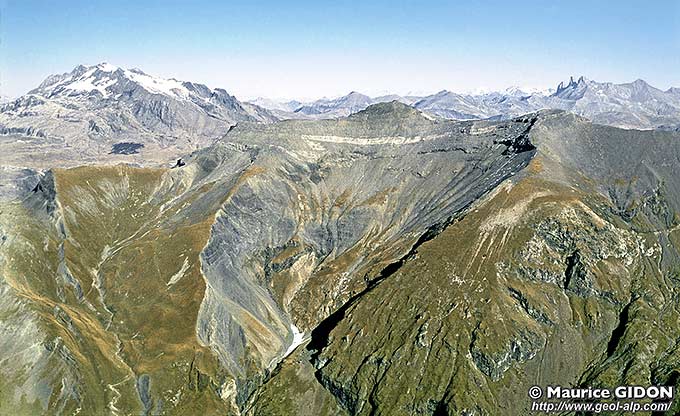

La partie supérieure du versant sud-ouest du Grand-Renaud
vue d'avion, depuis l'aplomb de Chanteloube (au fond les Grandes
Rousses et les Aiguilles d'Arves).
Le grand ravin qui descend du Pic du col d'Ornon montre
l'enfoncement vers la gauche (c'est-à-dire vers le nord),
sous son enveloppe liasique, de la demi-voûte dessinée
par la surface du cristallin. Cette voûte est coupée
du côté est (amont) par la faille du Lac du Vallon : celle-ci se perd vers le nord (vers la gauche), dans les couches
du Lias calcaire qui la "cachètent" mais réapparaît sur l'autre versant de la crête sous la forme de la faille de la Combe du Grand Renaud.
Noter les plissotis fortement déversés de la barre
tithonique entre Grand-Renaud et Pic du col d'Ornon : ils
affectent seulement les parties les plus hautes de l'édifice.
En effet celles-ci, n'étant pas "à l'abri"
dans la dépression structurale de l'hémigraben,
ont été affectés par les mouvements tangentiels
de cisaillement par rapport au socle, conformément au schéma
ci-dessus.
| |

|
Légende des terrains:
1 = Cristallin;
2 = Trias (2a = dolomies et grès basaux; 2b = spilites);
3 = Lias calcaire (le double tireté correspond au niveau
rouille du Lotharingien supérieur);
4 = Calcaires noduleux et encrinitiques du Petit Renaud;
5 = Dogger argilo-calcaire;
6 = Terres Noires (Bajocien supérieur à Oxfordien,
"Argovien" inclus);
7 = Calcaires du Malm supérieur (Séquanien-Tithonique);
8 = Berriasien;
9 = Valanginien;
10 = Quaternaire.
Légende des notations tectoniques:
SVR = synclinal de Villard-Reymond; A = anticlinal du clot de la Selle; Fo = faille oxfordienne
du versant NE du Grand Renaud; CPG = chevauchement de Pierre
Grosse; CC = chevauchement de la Chave; CR = chevauchement
du Rochail; FLV = failles du lac du Vallon.
|
figure agrandissable
Carte géologique de la montagne du Grand Renaud
Remarquer que la limite de développement des
faciès argilo-calcaires du Dogger coïncide avec la
trace axiale de l'anticlinal du Clot de la selle (A): au
S de celui-ci on ne trouve plus, sous les Terres Noires, que des
faciès nodulo-encrinitiques de la formation du Petit Renaud.
Noter également la coïncidence entre la disparition
vers le N, dans les couches supérieures du Lias calcaire,
des failles du lac du Vallon et la terminaison méridionale
du flanc ouest du synclinal de Villard-Reymond.

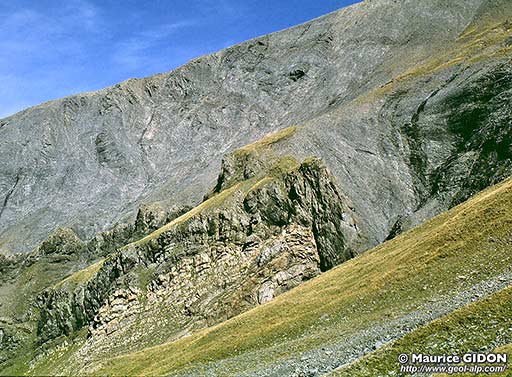

Quelques détails structuraux
1/ La faille du lac du Vallon, dans le versant ouest du Pic
du Col d'Ornon

Vue du sud sur le ravin de la Chave au niveau du lieu-dit
La Combe

figure agrandissable
Schémas explicatifs :
Légende des notations stratigraphiques :
Sp = spilites triasiques; Td = dolomies triasiques; Lci = Lias
calcaire, inférieur au niveau rouille; Lcs = Lias calcaire,
supérieur au niveau rouille; CPR = calcaires du Petit Renaud;
TN = Terres Noires.

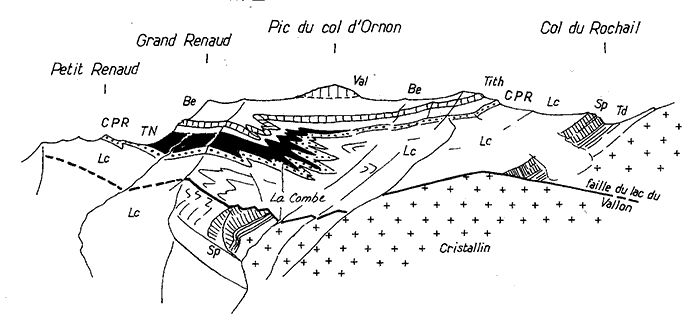

(A) Croquis de la coupe naturelle fournie par ce ravin
Les failles du lac du Vallon, subverticales au niveau
du Trias et du cristallin, se rabattent vers l'W dans le Lias
calcaire où il est de plus en plus difficile de repérer
leur passage vers le haut de la série. Il est clair que
ces failles ont plutôt joué en distension puisque
le compartiment est (supérieur par rapport à la
surface de cassure) est abaissé. Néanmoins, à
l'opposé du compartiment ouest,
où les couches ne sont pas perturbées par la tectonique,
ce compartiment oriental montre des déformations (plis)
qui indiquent un serrage accentué au voisinage du passage
de la zone de fractures: il s'agit donc probablement de failles
antérieures aux serrages qui ont déformé
la ouverture.
(B) Coupe synthétique
interprétative
Ce schéma montre dans quel contexte s'inscrivent
les structures représentées en figure A.
Noter l'amortissement des failles du lac du Vallon
(FLV) dans le flanc W du synclinal de Villard-Reymond (SVR), où elles se prolongent par les failles de la Combe du Grand Renaud, le
rabattement vers l'W de ces failles crées en distension
(flèches 1) par les mouvements cisaillants de la compression
ultérieure (flèches 2) responsables de plis déversés
par exemple l'anticlinal du Clot de la Selle (ACS).
2/ chevauchements vers le nord

version plus grande, sans commentaires géologiques,
de cette image
La vallée de Chantelouve et la rive nord
du ravin de la Chave (pentes occidentales du Grand Renaud)
vus d'est en ouest, depuis le haut du ravin de la Chave.
On voit, dans le Lias et le Trias du flanc ouest du
sous-bloc des Clottous, un chevauchement mineur à vergence
nord. Il s'aligne presque (bien que son tracé soit décalé
vers le nord) avec le chevauchement à vergence nord de
la "faille de l'Armet", visible en arrière-plan,
qui pénètre quant à lui profondément
dans le socle cristallin.
Ces deux accidents n'ont évidemment rien à voir
avec une réactivation d'anciennes failles extensives jurassiques,
avec changement de sens de rejet ("inversion") Ils sont
plus vraisemblablement attribuables à la compression
N-S anté-Nummulitique.
Pour plus de détails consulter la publication n° 105

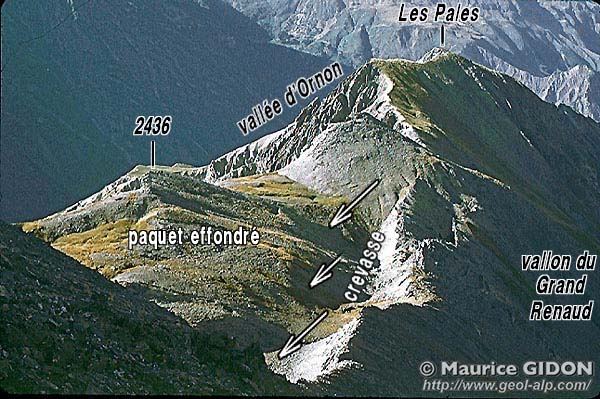

Détails géomorphologiques de la montagne
du Grand Renaud
Détails stratigraphiques dans le massif du Rochail
Géométries stratigraphiques particulières
dans le chaînon du Rochail
Aperçu
d'ensemble sur le chaînon du Rochail
carte géologique au 1/50.000° à consulter
: feuille La Mure.
