chaînons occidentaux du "synclinal"
de Morges
voir
l'aperçu général
sur le Valgaudemar
Les rudes pentes de rive droite du vallon de
Navette donnent accés aux alpages du Haut-Plan et de Lauplat.
Ceux-ci sont installés sur les terrains argileux du "synclinal"
de Morges et dominés du côté sud par les abrupts
cristallins du Pic de Parières (marge septentrionale du
massif de gneiss oeillés "de Crupillouse")
version
plus grande, muette, de cette image

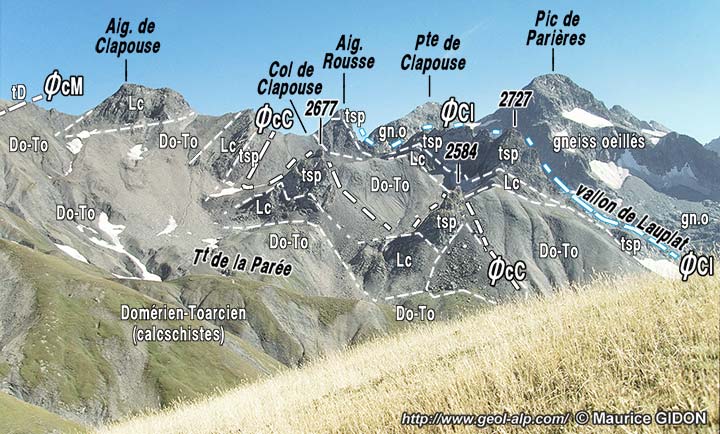

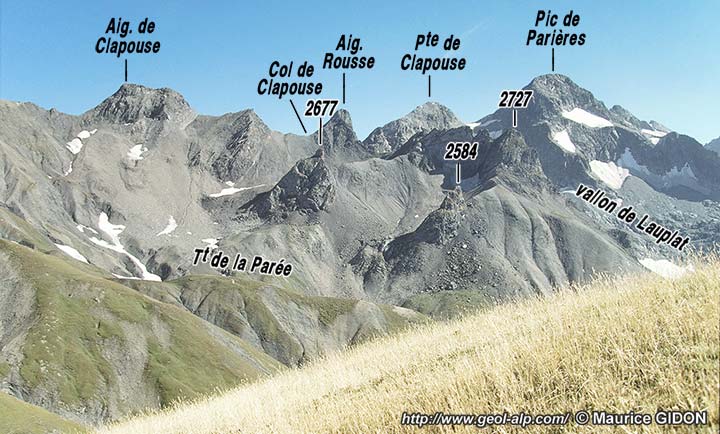

Les vallons de Haut Plan et de Lauplat
vus du nord-ouest, depuis la crête de Côte Grasse
A la marge méridionale du "synclinal"
de Morges le contact entre son contenu sédimentaire et
le socle cristallin est très redressé. La base de
la succession stratigraphique (Lias calcaire et Trias riche en
spilites) y est présente mais elle y est biseautée
et, par places, dilacérée par le jeu sénestre
de la faille de coulissement du vallon de Clapouse. Sur le versant
visible ici cette faille est partagée en deux branches
:
f.C1 = branche principale, à la limite cristallin
- sédimentaire, qui s'amortit vers l'ouest (vers la droite)
et f.C2 = branche annexe, qui redouble la base de la série
sédimentaire, au col de Clapouse et jusqu'à un kilomètre
à l'ouest (elle s'amortit alors dans les schistes du Domérien-Toarcien
ou y passe à un accident chevauchant).
Plus au nord (gauche du cliché) le chevauchement
de l'Aiguille de Morges (ØM), à vergence*
sud-ouest (vers la droite) accidente le contenu du synclinal.
L'épaisse série des schistes du Lias moyen-supérieur
qui en forme le coeur semble également montrer des répétitions
tectoniques mais elles y sont difficiles à repérer
avec précision.

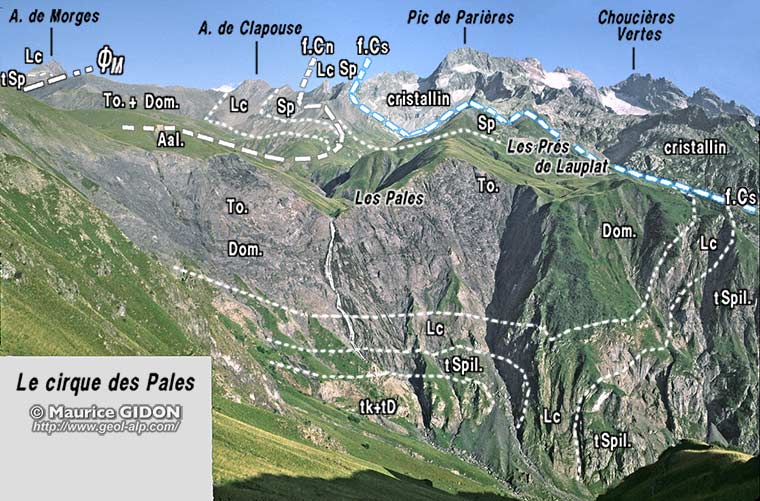

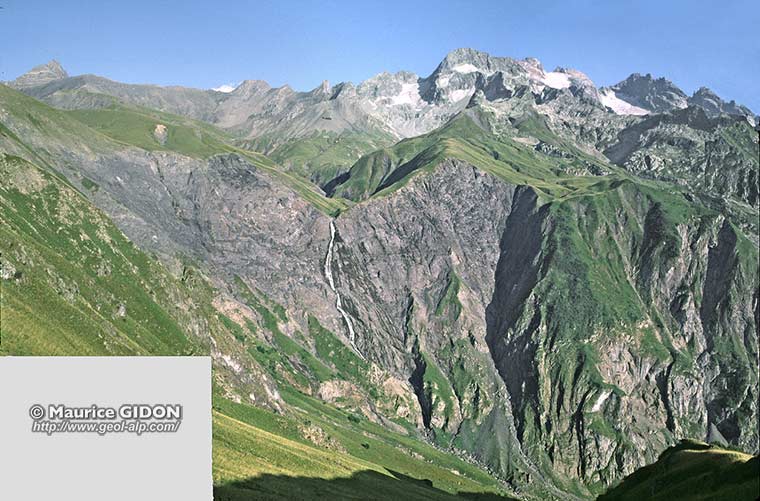

Le cirque des Pales que le torrent de Tempier saute en cascades
est entaillé à l'extrémité occidentale
de la cuvette synclinale, dont le contenu n'affleure plus au delà,
même sur l'autre rive du vallon de Navette.
Le contenu de la cuvette synclinale s'atteint
seulement en franchissant un puissant arc-boutant de cristallin,
contre lequel les couches se redressent comme si elles butaient
contre un mur N-S, presque orthogonal à la muraille cristalline
qui limite la cuvette du côté sud. Cette disposition
résulte certainement (mais d'une façon encore mal
comprise) de l'entrecroisement de plusieurs directions de serrage.
version
plus grande, muette, de cette image

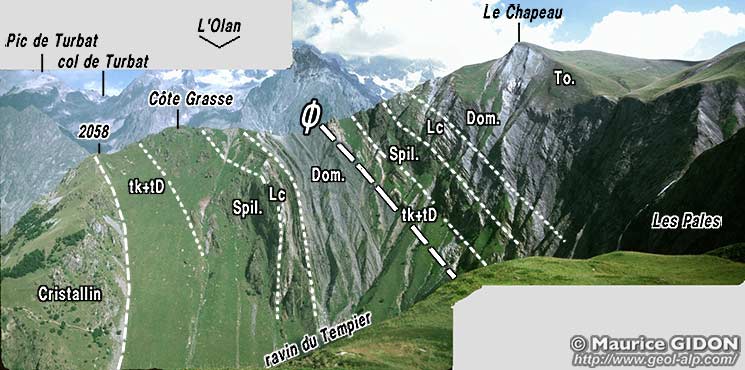

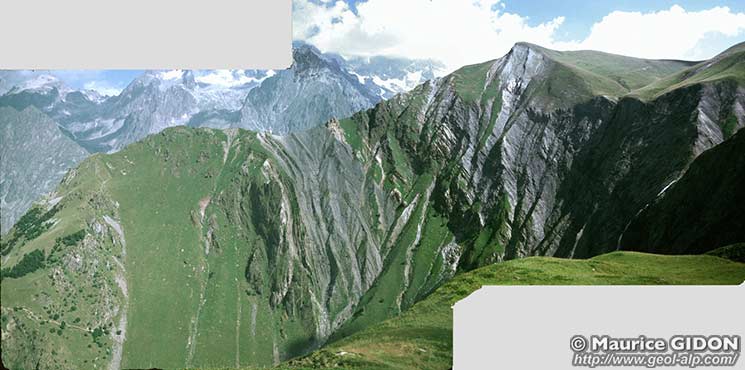

La crête de Côte Grasse (fermant le cirque des
Pales du côté nord)
vue du sud, depuis les Prés de Lauplat
Cette crête est parallèle à la
bordure septentrionale du "synclinal" de Morges. Pourtant
on voit qu'elle coupe presque orthogonalement la succession des
couches, que redouble en outre un chevauchement mineur (j ).
Ceci est dû à ce que l'extrémité occidentale
de la cuvette structurale à contenu sédimentaire
subit ici un rebroussement assez violent, qui est d'ailleurs cause
de ce qu'elle ne se poursuit pas dans les pentes de la rive ouest
du vallon de Navette. Le redoublement de la succession s'avère
correspondre, sur le revers septentrional de la crête, à
une cassure subverticale dans le socle (il s'agit sans doute d'une
paléocassure extensive jurassique déformée
en chevauchement lors des compression ultérieures).
version
plus grande, muette, de cette image

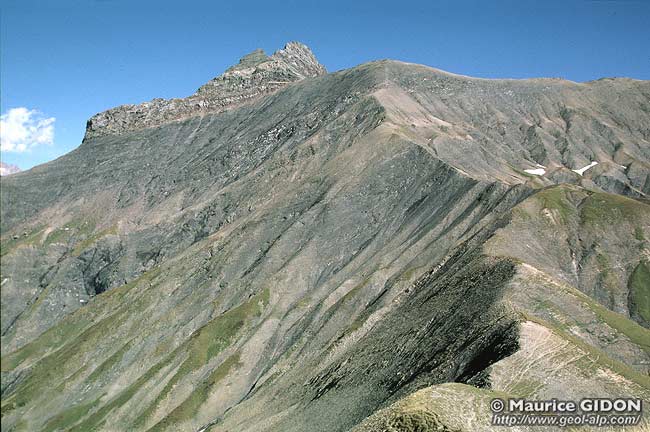

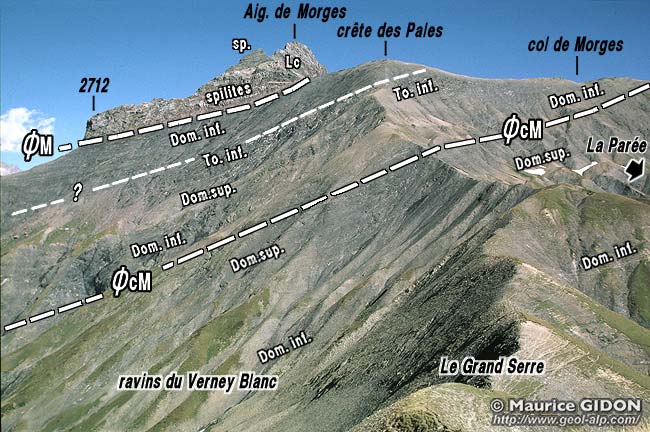

Les pentes occidentales de l'Aiguille de Morges
vues de l'ouest, depuis les pentes du Haut Plan (fond des vallons
tributaires du torrent de Navette)
cartes géologiques à
1/50.000° (*) à consulter : feuille Orcières
Souffles |
Olan |
 Morges
nord |
| Pétarel |
LOCALITÉS VOISINES |
Morges |
|
Chaillol |
 Crupillouse |
Haut
Champoléon |
