et les Prés d'Agnès
Le sommet de Cugulet, qui domine du côté
nord la dépression des Prés d'Agnès, forme
l'extrémité septentrionale de la crête du
Pic d'Escreins, là où elle s'articule avec le versant
qui plonge vers le nord jusqu'aux gorges aval du Guil.

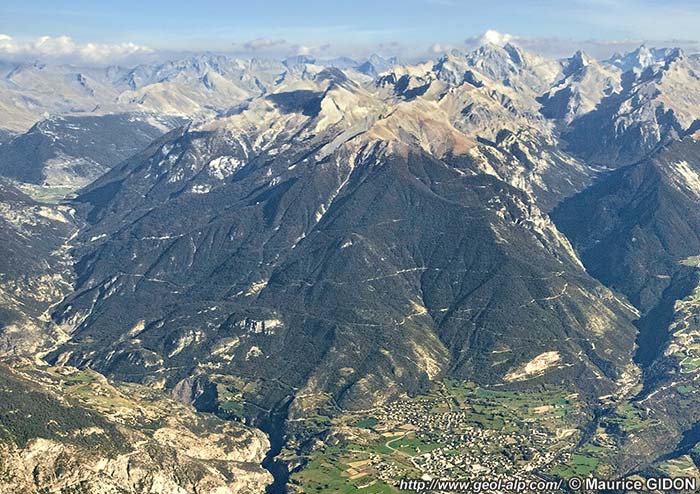

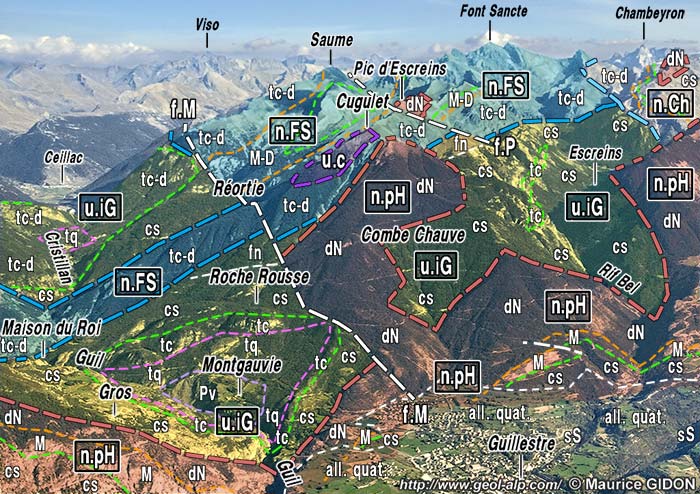

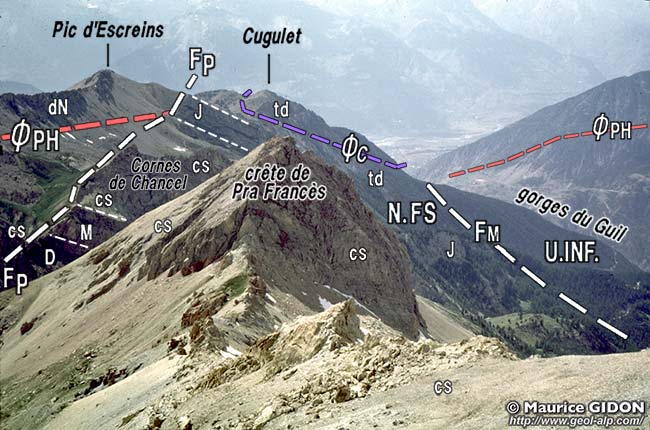

Le promontoire du sommet de Cugulet, dominant les
gorges du Guil
vue de l'est depuis le sommet de la Saume
FP = faille des Pelouses ; FM = faille
de la Mourière ; ØPH = chevauchement de la
nappe de Peyre Haute ; ØC = surface basale de l'unité
de Cugulet ; NFS = nappe de la Font-Sancte ; U.INF.
= unité inférieure du Guil.
[En premier plan la puissante masse de "marbres en plaquettes"
de la crête de Pra Francès qui remplit le coeur du
synclinal de la Maison-du-Roy (nappe de la Font-Sancte) : ils
sont affectés de failles et de replis, pratiquement indéchiffrables
et séparés de ceux des cornes de Chancel par une
faille N-S qui est suivie, entre ces deux sommets, par le vallon
inférieur des Pelouses.]

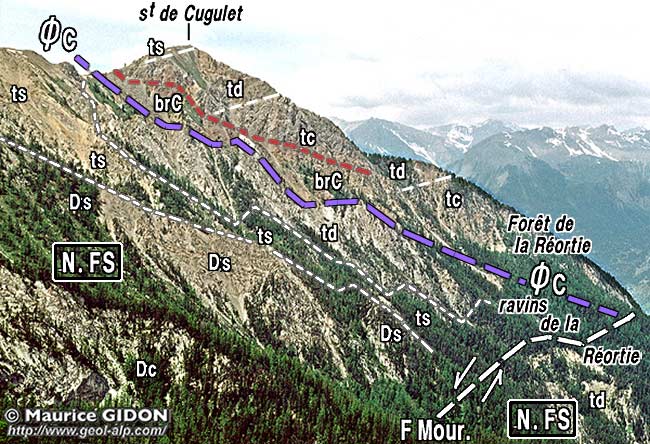

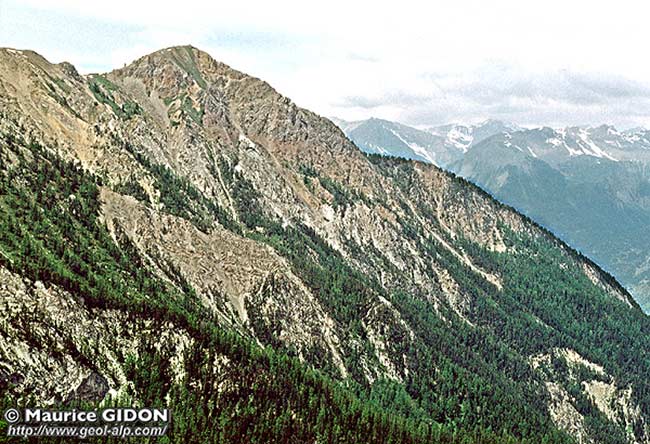

Le versant est du sommet de Cugulet, vu du pas de
la Mourière.
FM = faille de la Mourière (elle est
vue presque d'enfilade); ØC = surface basale de
l'unité de Cugulet ; N.FS = nappe de la Font-Sancte
; brC = brèches carniennes en coussinet à
la base de l'unité de Cugulet : elles reposent par une
surface indentée sur les dolomies blanches fortement inclinées
vers l'est de la nappe de la Font-Sancte.
Le sommet lui-même est une klippe* de
Trias moyen (sans rapports donc avec celle du Pic d'Escreins)
qui repose sur la tranche des bancs redressés (d'âge
similaire) de la nappe de la Font-Sancte.

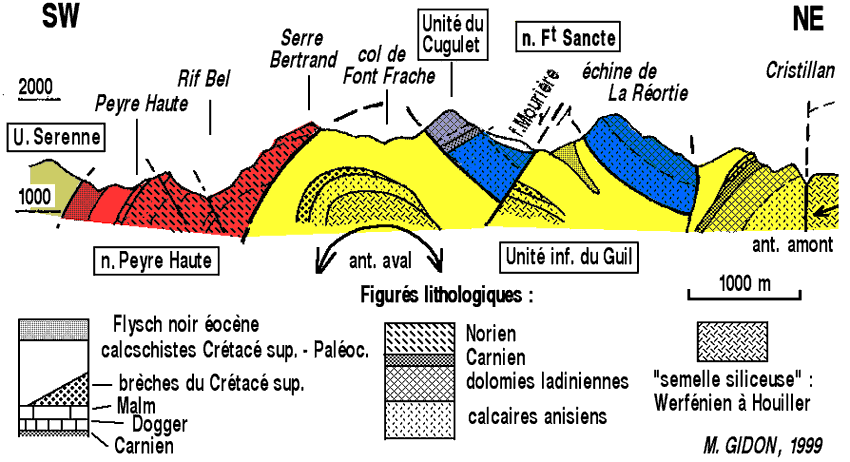

Coupe de l'extrémité méridionale
de la fenêtre aval du Guil
Ce sont les couches de cette nappe qui ferment
du côté nord-est la dépression des Prés
d'Agnès en reposant sur le flysch noir et les marbres en
plaquettes de l'unité inférieure du Guil (fenêtre
d'Escreins). Du côté nord-ouest cette dépression
se ferme au contraire par des escarpements de Trias supérieur
(nappe de Peyre Haute) qui forment une autre klippe, celle de
la Croix de Combe Chauve.

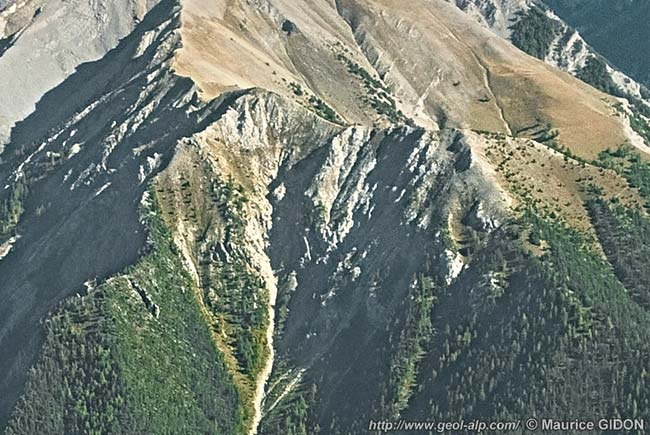

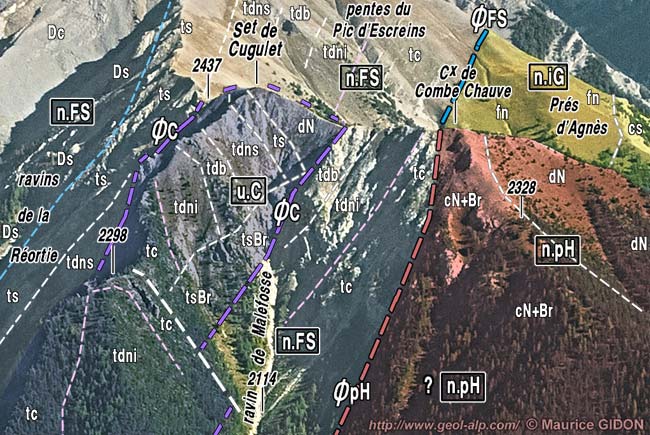

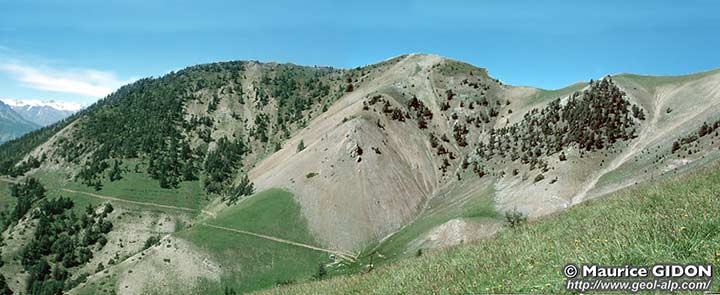

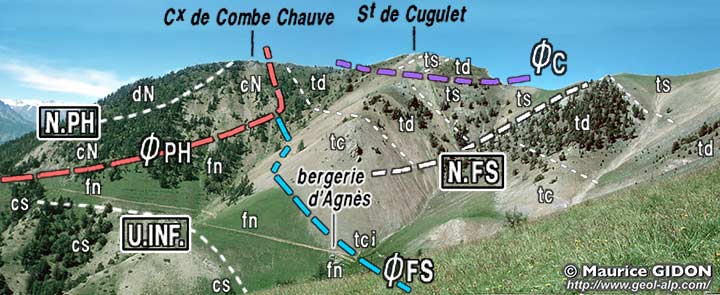

Le Cugulet et la cuvette des Prés d'Agnès,
vus du sud-ouest
(depuis le sentier venant d'Escreins)
interprétation par le schéma ci-après. ØC
= surface basale de l'unité de Cugulet ; N.FS =
nappe de la Font-Sancte ; N.PH = nappe de Peyre Haute.
version
plus grande, sans commentaires, de cette image
(figure agrandissable)

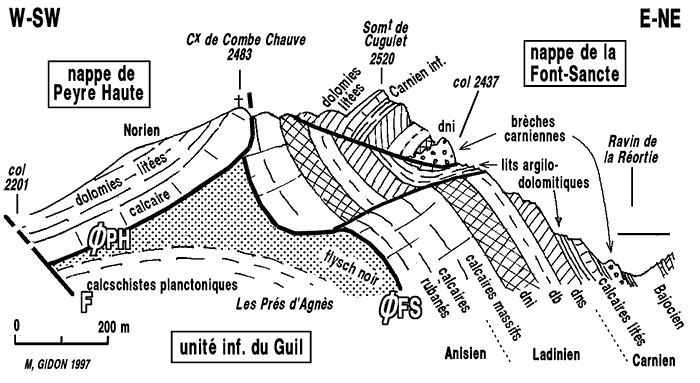

Coupe le long de la crête de Combe Chauve
La structure de ce secteur est encore assez énigmatique
: elle rappellerait un peu, par la disposition générale
de ses unités à celle observable plus au sud dans
le Haut Rif Bel, où l'extrémité
orientale de la nappe du Châtelet s'intercale entre celle
de Peyre Haute et celle de la Font-Sancte (avec la même
discordance de ses assises par rapport à celles de cette
dernière qu'au Cugulet). Mais au Cugulet le matériel
de la klippe ne peut se raccorder, du côté ouest
avec le reste de la nappe du Châtelet, puisqu'elle ne s'engage
pas sous la nappe de Peyre Haute. De plus il repose sur un coussin
de brèches carniennes par un contact qui est selon, toutes
apparences, de nature stratigraphique et non tectonique ...
Aucune explication vraiment satisfaisante de ce dispositif n'a
été proposée (il suggère plutôt
la mise en place d'un gros olistolite, sur la tranche d'un abrupt
de faille, au Carnien).

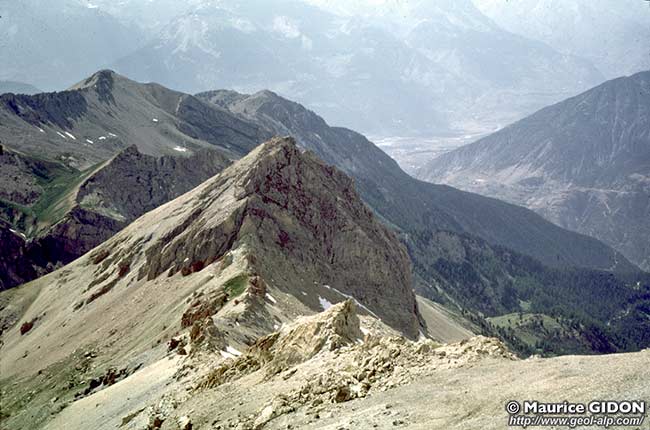

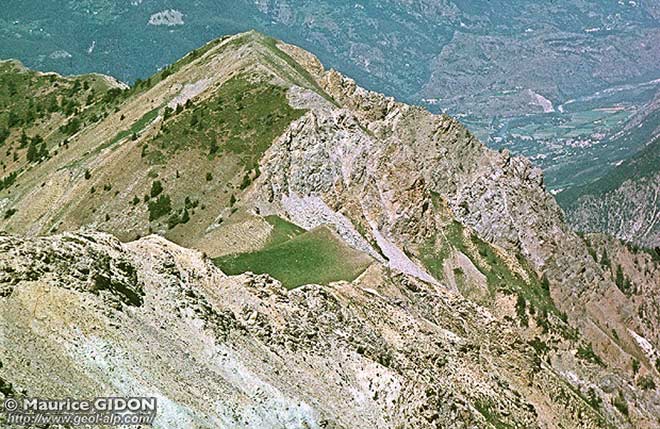

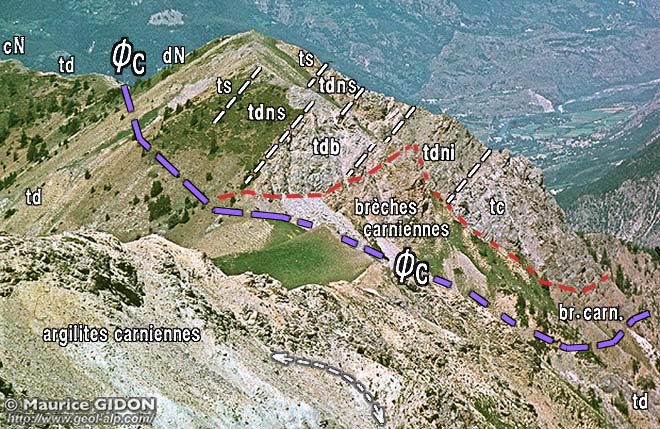

Le sommet de Cugulet vu du sud-est, depuis l'arête
nord du Pic d'Escreins.
ØC = surface basale de l'unité
de Cugulet.
aperçu d'ensemble sur le massif d'Escreins
cartes
géologiques au 1/50.000° à consulter : feuilles
Guillestre, Embrun et Aiguille de Chambeyron
approfondir les vues générales
sur la zone
briançonnaise méridionale
