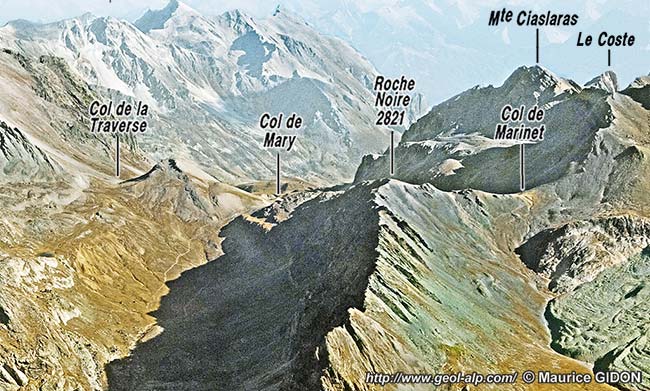

plus grande, muette, de cette imageLes montagnes de rive gauche du bas vallon de Mary, vues d'avion, du sud-est, depuis l'aplomb du col de Mary.
Vallon de Mary |
Le vallon de Mary, dans son ensemble, peut être considérée comme une combe monoclinale car il est ouvert, entre deux bandes de terrains siliceux résistants (l'anticlinal de Marinet et la bande du Roure) dans la bande de calcschistes, beaucoup plus tendres, de Ceillac-Chiappera. Mais en fait le fond du thalweg suit surtout d'assez près une dislocation majeure, la faille de Ceillac, qui est injectée de gypses et cargneules, toutes roches particulièrement faciles à éroder par les torrents.
version
plus grande, muette, de cette image

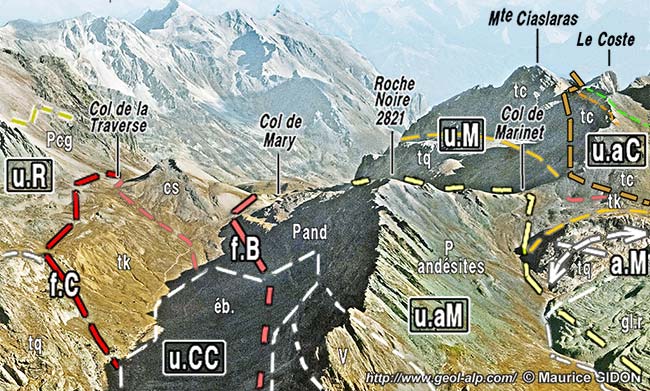

Les montagnes de rive gauche du bas vallon de Mary, vues d'avion, du sud-est, depuis l'aplomb du col de Mary.
a = andésites
et tufs andésitiques (et rhyolitiques) permiens.
n.Ch = nappe du Châtelet ; n.FS = nappe de
la Font-Sancte ; u.M = unité de Marinet ; u.AM = unité des aiguilles de Mary ; u.R0 = unité
du Roure.
Le chevauchement de l'écaille de Aiguilles de Mary (chevauchement
précoce vers le sud-ouest, maintenant enroulé par l'anticlinal de Marinet) est figuré
en jaune. Le chevauchement de la nappe de la Font-Sancte est figuré en vert.
Les failles tardives, à pendage vers le
sud-ouest, sont figurées en rouge. Ce
sont la faille des Houerts (f.H), l'accident de La Barge
(f.B) et la faille de Ceillac (f.C).
version
plus grande, muette, de cette image

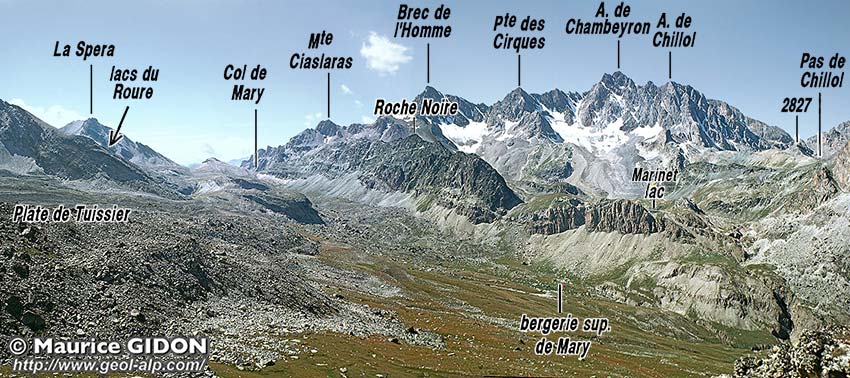

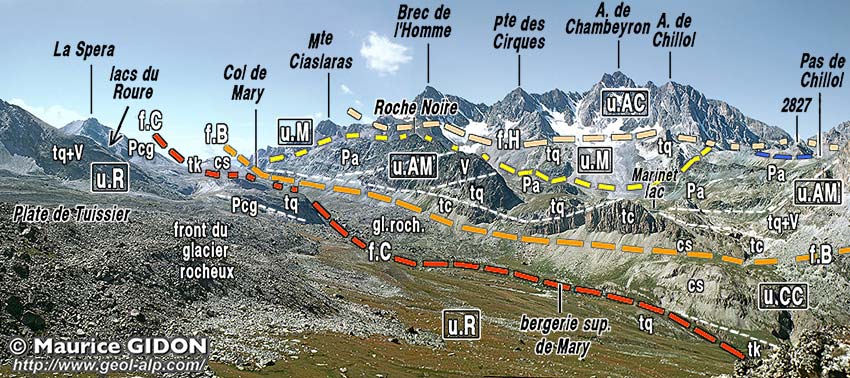

Le haut vallon de Mary,
vu du nord-ouest, depuis les rochers de la Plate de Tuissier.
ØCB = chevauchement de l'unité
de Combrémont , u.R = unité du Roure ; f.C = faille de Ceillac ; f.B = faille de La Barge ; u.AM = unité des Aiguilles de Mary ; u.M = unité
de Marinet ; f.H = faille des Houerts ; n.AC = nappe
des Aiguilles de Chambeyron.
Presque toutes les surfaces dont le tracé est figuré
ici plongent vers le sud-ouest, c'est-à-dire vers l'arrière-plan.
N.B : vous pouvez consulter une vue agrandie de la face
nord de l'Aiguille de Chambeyron
Ce vallon a une constitution très dissymétrique car les calcschistes de la bande de Ceillac-Chiappera affleurent, de ce fait sur les raides pentes occidentales du vallon, tandis que son versant oriental, moins incliné, est formé par des terrains siliceux (principalement quartzites triasiques et Verrucano permien). Ceux-ci appartiennent plus précisément à l'unité du Roure, renversée vers l'est sur celle de Combe Brémond, l'une et l'autre affleurant selon la "bande siliceuse du Roure" qui court du nord-ouest vers le sud-est, depuis les pentes de rive droite de l'Ubaye jusqu'au revers oriental du Monte Boulliagna, en Italie, du côté sud-est.
version plus
grande
Coupe transversale au bas vallon de Mary, passant au nord des lacs de Marinet (aux abords du Pas de Chillol)
La structure du versant oriental du vallon de Mary a été fortement simplifiée en ne représentant pas les replis et imbrications qui affectent la dalle (globalement renversée, comme indiqué) des terrains siliceux permo-triasiques.
La bande de terrains
tendres de Ceillac-Chiappera, délimitée par Ø6 à gauche et ØR à droite, est ici plus étranglée entre
deux bandes de terrains siliceux plus résistants qui l'encadrent (celle
àl'ouest et celle du Roure, à l'est).
Ø6 = faille de La Barge ; ØR = faille
de Ceillac ; Ø'R = chevauchement (renversé)
de l'unité de Combe Brémond.
extrait de la publication n° 024 / légende des figurés
(nouvelle fenêtre)
L'ensemble disloqué compris entre la faille de La Barge et la faille de Ceillac se poursuit loin vers le sud jusqu'à Chiappera et au delà en Italie, en donnant un alignement de zones déprimées auquel a été donné le nom de "bande Ceillac - Chiappera". Au nord de Ceillac cette zone disloquée se poursuit, par le col Izoard et la basse vallée de la Clarée, jusqu'à Modane et au delà : on doit donc y voir un accident majeur, que l'on peut appeler le "linéament briançonnais oriental". Son jeu, tardif par rapport aux charriages, est sans doute complexe car il semble s'exprimer par une association de traces de mouvement en extension et en rétro-chevauchement.
La structure de la rive gauche (occidentale) du vallon est en outre compliquée par le fait qu'elle est parcourue à flanc de versant par une cassure à rejet chevauchant vers l'est, la faille de la Barge, qui tranche vers le bas les couches de l'unité des Aiguilles de Mary, ici redressées à la verticale au flanc oriental de l'anticlinal de Marinet (voir les pages Miéjour et Marinet).
 |
redessinée sur la base de la carte géologique d'ensemble des Alpes occidentales, du Léman à Digne, au 1/250.000°", par M.Gidon (1977), publication n° 074
