la vallée de l'Arc à l'extrémité
sud-ouest du massif de la Vanoise
La rive droite de la Maurienne au niveau de
Modane ne montre pratiquement que des terrains siliceux d'âge
houiller à triasique. Mais ils sont répartis en
deux ensembles distincts, de part et d'autre d'un accident majeur, à
peu près N-S, la cicatrice de Chavière
:
- à l'ouest, avec la bosse du fort du
Sapey, il s'agit du bord oriental de l'anticlinorium*, déversé vers l'est, de la zone
houillère briançonnaise (= Vanoise occidentale).
- à l'est, à partir des carrières de quartzites
de Loutraz, on rentre dans le domaine de la Vanoise orientale, qui se caractérise au contraire par
l'absence de houiller dans son soubassement et par le repos de
puissants schistes siliceux permiens sur un socle métamorphique.
même fenêtre
< image plus grande, muette > nouvelle
fenêtre

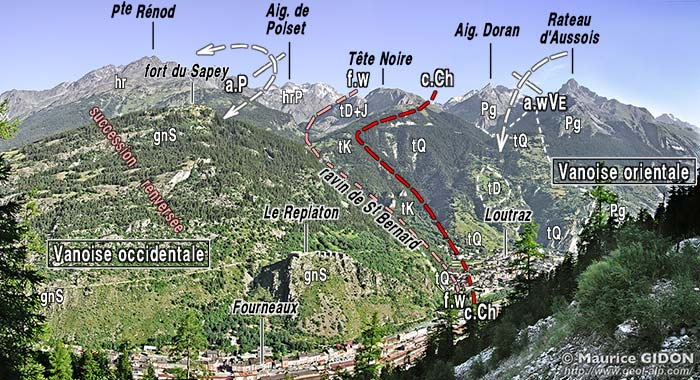

La rive droite de l'Arc en aval de Modane
vue du sud-ouest depuis les lacets de la route de Val Fréjus.
c.Ch = faille principale de la cicatrice de Chavière ; f.W = faille occidentale de la cicatrice de Chavière.
On a indiqué par des symboles de charnières dans le ciel, à droite le plongement vers l'ouest de la coupole anticlinale de la Vanoise orientale et à gauche les replis renversés vers l'est de la marge de la Vanoise occidentale.
Carte géologique schématique des abords
de Modane
(fond topographique I.G.N. au 1/250.000°)
Légende
des couleurs
Les pentes qui s'élèvent au sud
de Modane vers la station de Valfréjus voient se juxtaposer
les premiers affleurements du domaine des schistes lustrés
liguro-piémontais, qui forment les hautes pentes de sa
rive droite (crêtes de Fréjus), avec le socle siliceux
briançonnais (houiller et quartzites triasiques) dans lequel
le torrent du Charmaix, orienté globalement N-S, a inscrit
un lit le plus souvent en gorge.
même fenêtre
< image plus grande, muette > nouvelle
fenêtre
La rive gauche de l'Arc (pentes de la station de Valfréjus)
vue du nord, depuis la D106, peu en aval du refuge de l'Orgère
(rive nord de l'Arc).
ØSL = surface de chevauchement de la
nappe des schistes lustrés ; f.PR = faille du Pas
du Roc (la plus orientale du couloir disloqué d'Arrondaz)
; f.J = faille du Jeu (la plus occidentale du couloir disloqué
d'Arrondaz).
La limite de ces deux domaines est marquée,
dans les pentes de rive droite du vallon, par une bande disloquée,
où affleurent surtout des gypses et cargneules triasiques.
Cet accident d'Arrondaz (du nom des chalets d'Arrondaz,
à l'ouest desquels il passe) est un couloir de faille qui
s'enfonce verticalement car ses gypses ont été traversés,
à l'aplomb de son tracé de surface, dans le tunnel
ferroviaire du Fréjus. Il représente à l'évidence
le prolongement méridional de la cicatrice de Chavière.
même fenêtre < image plus grande, muette > nouvelle fenêtre

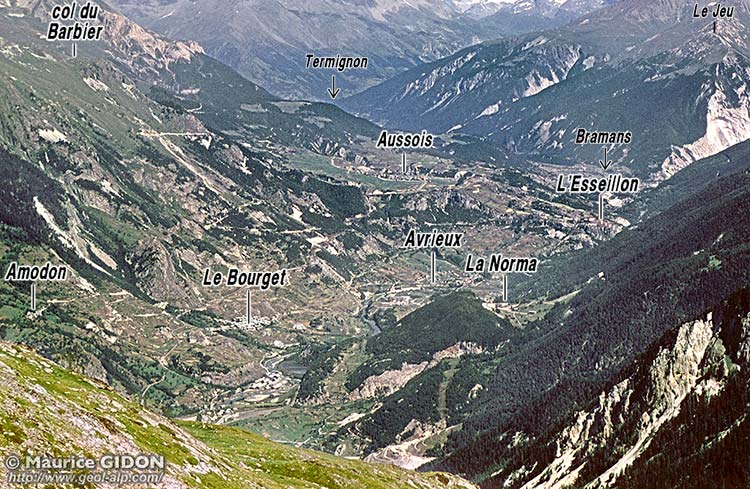

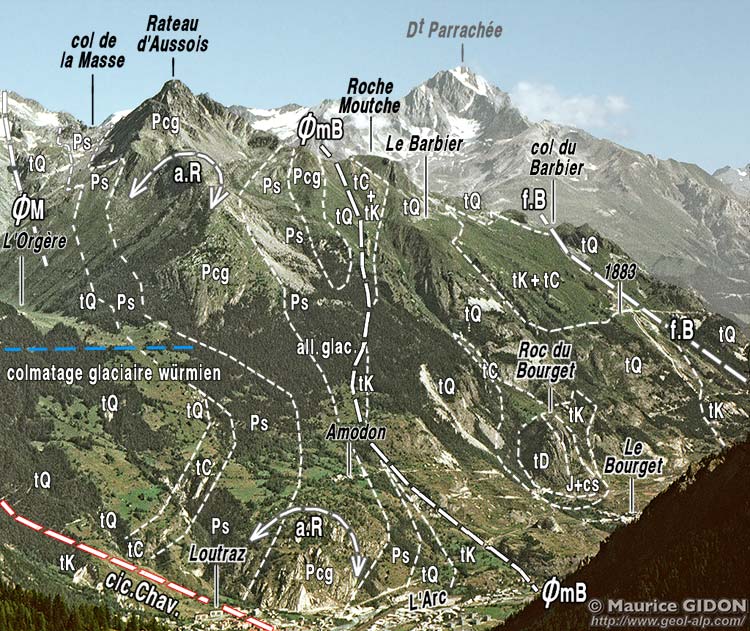

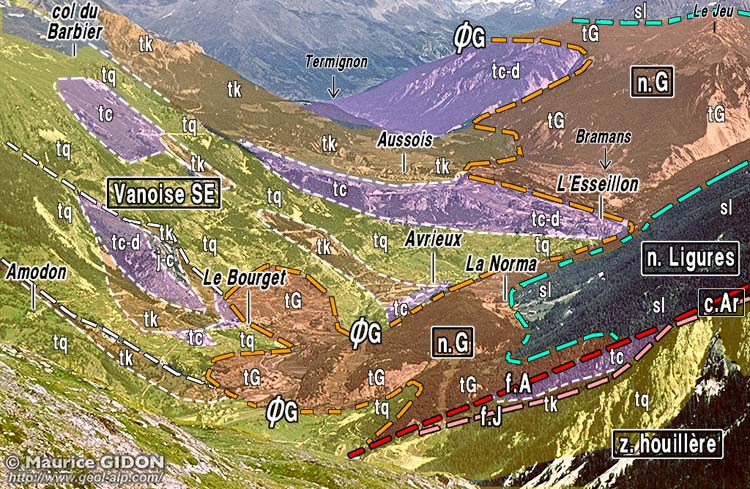

La vallée de l'Arc en amont de Modane
vue du nord-est depuis les pentes du Barbier, à l'ouest
d'Aussois.
page en voie
de finition
!
aperçu général sur la Maurienne
// aperçu
général sur la rive gauche
de la Maurienne
cartes
géologiques au 1/50.000° à consulter : feuilles
Névache et Modane
