Tectonique du massif des Bauges
cartes et coupes
lire les commentaires tectoniques plus détaillés aux pages Bauges occidentales et Bauges orientales.
A/ Cartes structurales :

Carte structurale schématique des Bauges occidentales

figure de taille normale version plus grande

Chevauchements : B = chevauchement frontal des Bauges ; ØM = chevauchement du Margériaz ; ØV = chevauchement du Veyrier.
Failles subverticales : d.M = décrochement de Montagny ; d.P = décrochement de Prépoulain ; f.C = faille du Céty ; f.CC = faille Challes - Curienne ; f.D = faille de la Doria.
Plis principaux, subméridiens (en rouge) : a.S = anticlinal du Semnoz ; s.L = synclinal de Leschaux ; s.A = synclinal des Aillons (= son prolongement sud) ; a.M = anticlinal de la Motte ; s.E = synclinal d'Entrevernes ; s.C = synclinal du Colombier (prolongement ou relai vers le sud du précédent) ; s.T = synclinal du Trélod.
Ondulations secondaires, transverses (en bleu) : a.R = anticlinal du Revard ; s.P = flexure trans-synclinale des Ébats ; a.L = flexure trans-anticlinale de la Montagne de Lachat ; s.D = trans-synclinal de la Doria ; s.M = trans-synclinal du Margériaz ; a.C = trans-anticlinal du Mont de la Croix ; s.CP = trans-synclinal du Col des Prés.
s.S = synclinal de Serraval - Arclusaz.


Carte tectonique des Bauges orientales
et de leurs rapports avec les Bornes méridionales (légende ci-dessous). version plus grande

Les axes de plis représentés sont en général ceux de l'interface Urgonien - Sénonien. Pour les anticlinaux de la bordure du sillon subalpin ils correspondent à des niveaux stratigraphiques plus profonds (Berriasien - Tithonique à La Roche Torse, Bathonien - Callovien à La Giettaz). Afin de mieux souligner les correspondances entre les plis, de part et d'autre du faisceau de failles de l'Arcalod, le synclinal d'Arclosan et son équivalent, celui du Pécloz ont été tracés avec un figuré spécial de petites croix bleues très serrées.

Les principales cassures sont désignées par des lettres cerclées (les failles du pourtour du Bloc détaché des sources du Fier sont tracées en rouge) ; dans l'ordre alphabétique :
A = extrémité septentrionale du tracé repérable de la faille occidentale de l'Arcalod ; B = décrochements de la Bouchasse et de Cons ; C = faille du Collet de l'Alpette ; E = faille de l'Étale ; F = accident du col de la Forclaz et du Roc Lancrenaz ; G = faille de la Goenne ; M = faille de Merdassier ; R = décrochement de Saint-Ruph ; S = décrochement de Sainte-Reine.
(extrait de la publication n°181, retouché)



B/ Coupes d'ensemble :

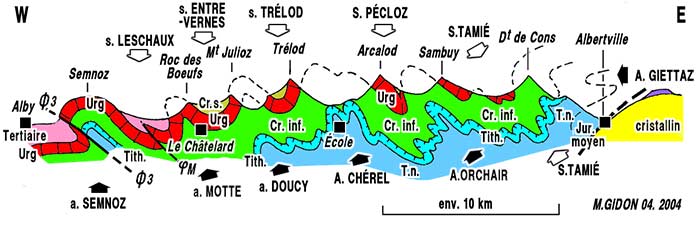

Coupe synthétique simplifiée du massif des Bauges septentrionales (au nord de la vallée du Chéran).
Ø3 = chevauchement frontal des Bauges ; ØM = chevauchement du Margériaz ; f.A = faille (extensive) de l'Arcalod.
L'anticlinorium de Chérel prolonge vers le nord celui du col du Frêne (voir coupe suivante)


figure plus grande (nouvelle fenêtre)
Coupe synthétique simplifiée du massif des Bauges méridionales (au sud de la vallée du Chéran)
en jaune le Miocène ; en rose l'Oligocène.
La limite entre Bauges occidentales et Bauges orientales correspond au synclinal des Aillons : à l'ouest on observe des chevauchements imbriqués mais peu de plis ; à l'est se dessinent deux anticlinoriums* "en feuille de chêne"*, celui de Doucy puis celui de Chérel - col du Frêne.
ØM = chevauchement du Margériaz : cette cassure majeure rompt le flanc ouest du synclinal des Aillons en isolant la bande monoclinale d'affleurements tertiaires connue sous le nom (inapproprié) de "synclinal des Déserts" ; f.A = faille (extensive) de l'Arcalod.

Pour simplifier le dessin deux détails du synclinal de l'Arclusaz n'ont pas été représentés : ce pli comporte en réalité deux charnières, l'une à ;plan axial vertical, l'autre couchée ou synclinal du Pécloz ; d'autre part son flanc ouest est sectionné par la faille d'Arcalod (voir ces détails sur la coupe suivante).




version plus grande
Coupe des Bauges nord-orientales, au nord du col du Frêne.
montrant l'interférence de deux grandes fractures avec les plis qu'elles recoupent.
N.B. : l'anticlinal "de Chaurionde" est plutôt dénommé anticlinal d'Orisan sur les autres figures
.
C/ Coupes locales :

Coupe de la cluse de Bange
Coupe du Semnoz
Coupe du val des Aillons (Aillon-le-Vieux)
 Coupe du chaînon du Colombier
Coupe de détail des alpages de Rossanaz (chaînon du Colombier)
Coupe de l'extrémité méridionale du synclinal des Aillons (transversale de La Thuile)
Coupes transversales au chaînon du Revard
Coupe - panorama de l'extrémité sud-est du massif des Bauges (La Savoyarde)
