Avant d'atteindre l'échine du habert de Rochers (voir la page "Chartroussette-ouest") la route forestière de Chartroussette traverse en courbe de niveau l'échine boisée des rochers de la Fitole, formée par le Tithonique, puis les prairies du vallon de Chartroussette ouvertes dans les marno-calcaires berriasiens. Ces couches appartiennent respectivement au coeur de l'anticlinal médian et au flanc ouest de ce pli.

Cette structure, fondamentalement très simple, s'avère présenter plusieurs complications de détail qui ne sont pas d'une interprétation évidente.

La plus visible est le redoublement de la barre tithonique par le chevauchement de Chartroussette.

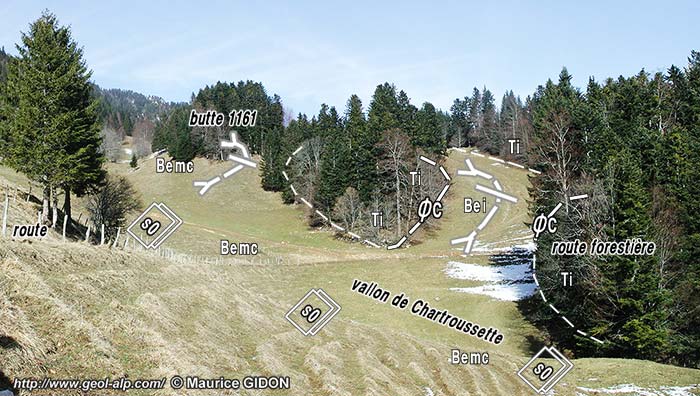

L'examen détaillé des pentes occidentales de l'échine de la Fitole révèle en effet, au dessus comme au dessous de la route, que les prairies qui les tapissent jusqu'au fond du vallon de Chartroussette sont installées sur les couches du Berriasien inférieur. Mais elles sont séparées de celles du flanc ouest du vallon par une nervure rocheuse saillante, garnie de bois, qui est constituée par du Tithonique.

En raison de sa position au sein de la succession berriasienne cette lame de Tithonique avait été indiqué avec un figuré spécial, comme "Berriasien à faciès Tithonique" sur la feuille Montmélian de la carte géologique au 1/50.000° (1° éd., 1969) . Mais l'examen de lames minces pratiquées depuis dans ces couches a montré que les associations de calpionelles que l'on y trouve ne sont pas berriasiennes mais bel et bien tithoniennes.

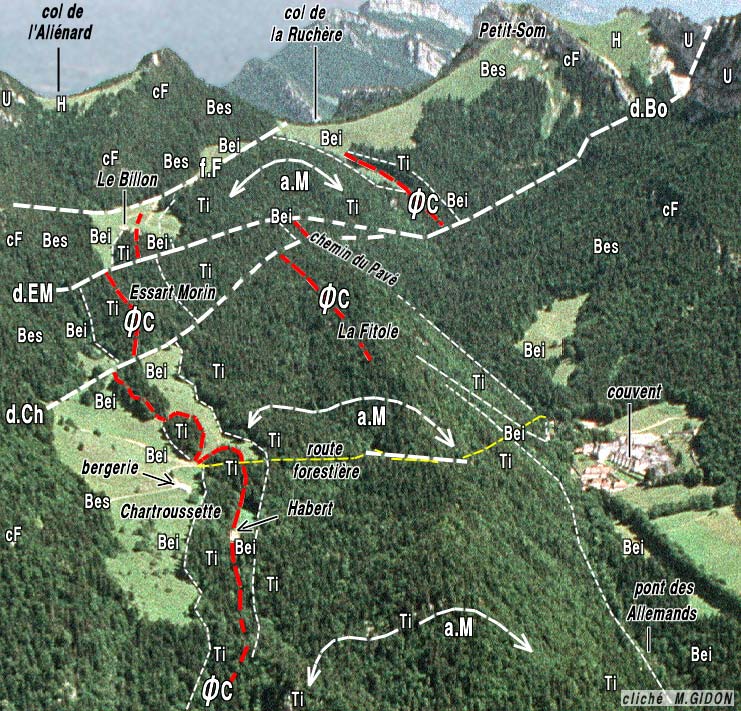

Cette barre tithonique court vers le sud jusqu'au delà du habert de Chartroussette, au sud duquel elle se rattache, à l'extrémité méridionale des prairies, au Tithonique de la butte 959. Du côté nord elle s'interrompt au niveau du tournant le plus grand et le plus septentrional de la route, réapparaît en un affleurement lenticulaire immédiatement plus au nord. Elle réapparaît à l'extrémité nord des prairies de Chartroussette et forme, plus au nord, la crête située à l'ouest de l'Essart Morin. Enfin, après décalage par un petit décrochement dextre, elle se poursuit par la crête boisée qui aboutit au habert de Billon (ces deux derniers affleurements avaient été omis sur la feuille Montmélian de la carte géologique au 1/50.000°).

Il y a donc là un accident tectonique qui fait resurgir une lame de Tithonique au sein même du Berriasien du flanc ouest de l'anticlinal médian. La géométrie de cet accident est celle d'une faille assez fortement pentée vers l'ouest. D'autre part on constate dans les affleurements situés au nord du grand tournant de la route que la lame tithonique se biseaute vers l'ouest entre le Berriasien qui la recouvre et celui qu'elle chevauche : ceci correspond à la géométrie d'une faille inverse à vergence ouest.

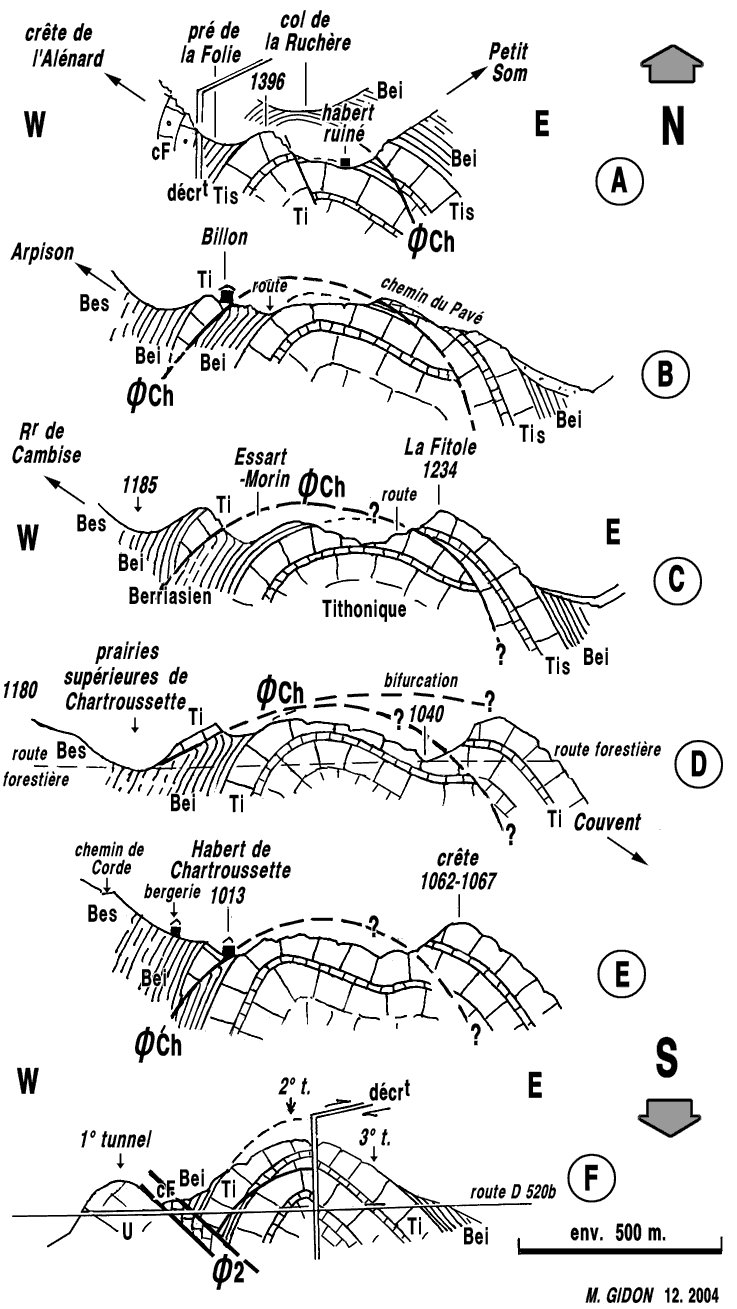

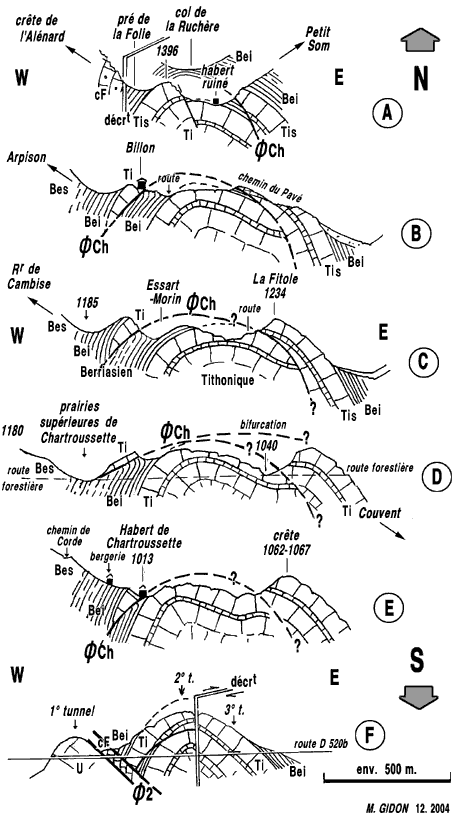

figure plus grande Coupes sériées au travers de l'anticlinal médian en rive droite du Guiers Mort, depuis le col de la Ruchère, au nord, jusqu'à la gorge du Guiers Mort, au sud. ØCh = chevauchement de Chartroussette Ø2 = chevauchement de la Chartreuse médiane. Au sud de Billon l'endroit exact où passe le chevauchement de Chartroussette, dans le flanc oriental de l'anticlinal médian n'est pas déterminé avec certitude car il n'est plus souligné par une lame de Berriasien et met en contact Tithonique sur Tithonique. L'interprétation de la coupe F, fournie par la route D 520b dans sa traversée des "trois tunnels" est vraisemblable mais un peu hypothétique (et donc provisoire). En effet les affleurements de Berriasien représentés comme coincés sous le chevauchement de Chartroussette sont de taille à peine pluri-métrique et leur attribution au Berriasien n'est encore étayée que sur leur faciès.

Au total cette disposition correspond parfaitement à celle qui résulterait du basculement, à l'occasion du plissement, d'une faille compressive ("inverse") formée antérieurement. De fait on observe sur le flanc est du pli des témoins de la présence d'un tel accident, redoublant le Tithonique, à l'est de Billon (il est recoupé par le sentier du Pavé) et dans les pentes qui dominent la prairie du col de la Ruchère du côté est.
On ne sera pas sans relever que le chevauchement de Chartroussette représente un exemple supplémentaire de faille inverse précoce, analogue à celles qui affectent le Tithonique du Jalla, de l'Écoutoux ou, plus encore, de la Scia.

On remarque en outre que la lame berriasienne qui sépare, dans le flanc ouest de l'anticlinal médian, le Tithonique de la lame chevauchante de celui du coeur de l'anticlinal s'effile du nord vers le sud. Cette observation indique vraisemblablement que le chevauchement était orienté obliquement par rapport à l'axe de l'anticlinal (déviation dans le sens horaire) le front de la lame tithonique avançant d'autant plus loin à l'ouest de cet axe que l'on se trouve plus au sud sur ce pli. Symétriquement, la disparition de témoins de Tithonique chevauchant dans ce flanc du pli au nord de Billon relève sans doute principalement de cette explication, de même que la disparition des témoins de Berriasien chevauché dans le flanc est du pli au sud du chemin du pavé.

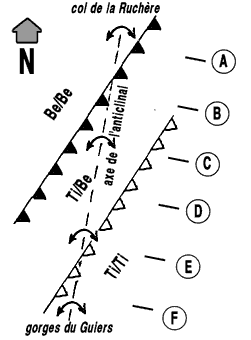

Schéma cartographique théorique destiné à montrer la géométrie résultant d'une obliquité de l'orientation de la surface de chevauchement par rapport à celle de l'axe de l'anticlinal médian : Selon l'endroit, plus ou moins septentrional, où l'on se trouve sur l'axe de l'anticlinal médian on pourra observer, ou non la présence d'une lame de Tithonique chevauchante et/ou celle d'une lame de Berriasien chevauché. Ti/Ti = chevauchement faisant reposer du Tithonique sur du Tithonique (donc difficile à repérer); Ti/Be = chevauchement bien visible, car faisant reposer du Tithonique sur du Berriasien ; Be/Be = chevauchement faisant reposer du Berriasien sur du Berriasien (donc impossible à repérer) Triangles noirs = bord ouest extrême de la lame de Tithonique chevauchante Triangles blancs = bord est extrême de la lame de Berriasien chevauché. Les lettres cerclées indiquent la position approximative des coupes.

figure de taille normale version plus grande Carte géologique détaillée des pentes de rive droite du Guiers Mort, à l'ouest du Couvent de la Grande Chartreuse, entre le ruisseau de Saint-Bruno et la falaise des Rochers de Corde - La Molière. Cette carte, dessinée d'après les levers les plus récents de l'auteur du site, corrige les erreurs de la carte au 1/50.000° Montmélian (au nord de l'Essart des Rochers) et précise les contours de la carte au 1/50.000° Domène (au sud). Il ne s'agit que d'une carte simplifiée car les terrains quaternaires y ont été supposés enlevés. Dans la partie la plus méridionale le fond topographique a en outre été complété par le tracé de divers sentiers absents sur la carte IGN.

Ce versant de la montagne est en outre traversé, entre Chartroussette et le col de la Ruchère, par plusieurs petites failles de décrochement. Elles se repèrent à ce qu'elles décalent aussi bien la limite entre le Berriasien inférieur et le Tithonique du coeur de l'anticlinal que les contours de la lame tithonique chevauchante. Par contre on a de la peine à suivre ces cassures dans le Tithonique du côté est et dans le Berriasien et les calcaires du Fontanil du côté ouest.

Carte géologique simplifiée (fond topographique d'après la carte IGN au 1/100.000°) carte cliquer sur les imagettes Légende

carte géologique au 1/50.000° à consulter : feuilles Voiron et Montmélian

---
