Crêtes de La Laupie - Col de Clapouse

hauts vallons d'Esparron et de Vau

Le Col de Clapouse et les vallons qui y conduisent sont dominés du côté nord-est par des crêtes monotones, qui courent de La Laupie à la Colle de l'Oratoire, formées par le Lias inférieur (à faciès très épais) de la nappe de Digne.
Le col lui même est situé presque sur le tracé de la surface de chevauchement de la nappe, mais dans les terrains crétacés de l'écaille de Valavoire. Ceux-ci, ployés par le synclinal NW-SE d'Esparron, sont recouverts, en discordance*, aux abords mêmes du col, par un lambeau d'Oligocène, qui représente le témoin le plus oriental du coeur de ce synclinal.


 version plus grande, muette, de cette image

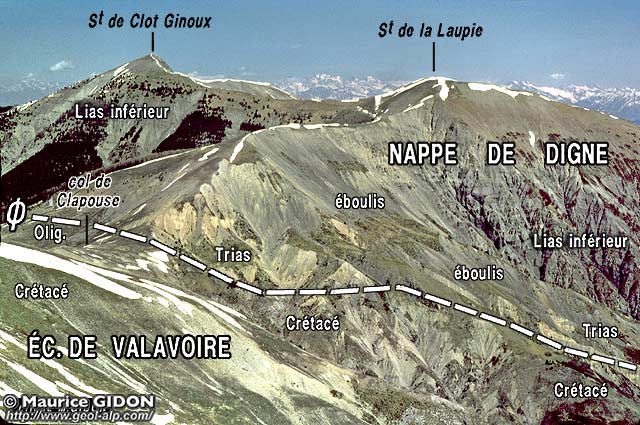

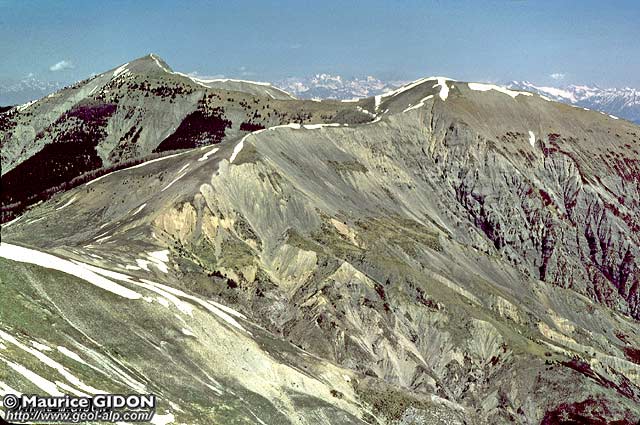

Le versant sud-oriental du col de Clapouse

vu du sud, depuis le Rabanu (sommet de la Montagne de Chine)
Ø = chevauchement de la nappe de Digne ; L'accident des Monges passe hors du champ de la photo, peu à droite de sa limite orientale.

L'échine qui s'élève du col vers le sud-ouest, en direction du sommet des Monges, correspond à la voûte de l'anticlinal NE-SW (anté- oligocène) des Monges, qui plonge vers le NE (c'est donc une sorte de mont* jurassien). Elle est bordée du côté ouest par un petit cirque glaciaire, cerné par des bourrelets morainiques, qui date d'un quaternaire très récent. Il s'est creusé dans le Néocomien, relativement marneux, donc plus tendre que la Molasse Rouge, là ou cette dernière s'appuyait en onlap* (du nord-ouest vers le sud-est) sur le flanc septentrional de l'anticlinal des Monges.

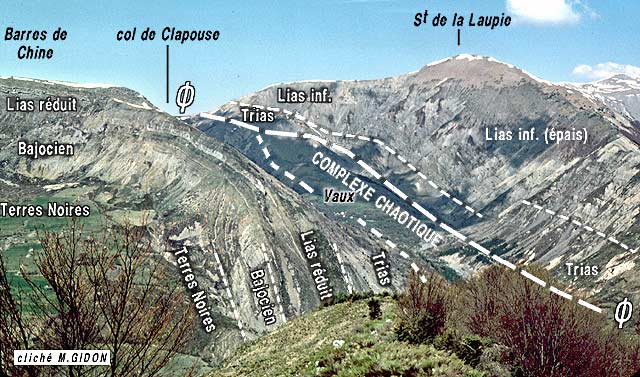

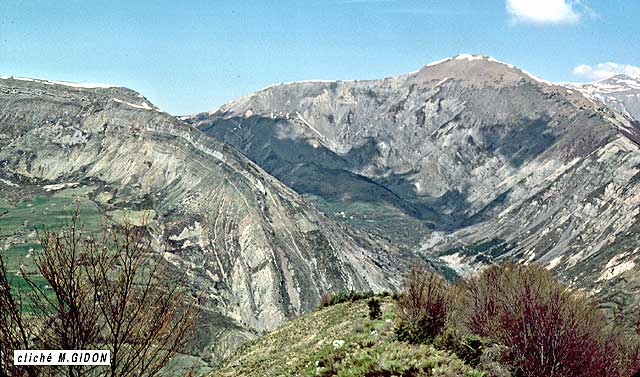

Le versant occidental du col de Clapouse
vu du sud, depuis le sommet des Monges

ØD = chevauchement de la nappe de Digne ; s.E = synclinal d'Esparron
Le Néocomien (Berriasien à Barrémien) de la rive septentrionale du vallon d'Esparron représente le flanc nord du synclinal d'Esparron, rebroussé et débité par des failles de chevauchement, sous la surface de charriage de la nappe de Digne.

 Carte géologique simplifiée des environs de Bayons
redessinée sur la base de la carte géologique d'ensemble des Alpes occidentales, du Léman à Digne, au 1/250.000°", par M.Gidon (1977), publication n° 074

carte cliquer sur les imagettes Légende

 Carte géologique simplifiée des environs de Barles
redessinée sur la base de la carte géologique d'ensemble des Alpes occidentales, du Léman à Digne, au 1/250.000°", par M.Gidon (1977), publication n° 074

carte cliquer sur les imagettes Légende

Le col lui-même est situé peu à l'ouest de l'endroit où la nappe de Digne recouvre le faisceau de fractures N-S de l'accident des Monges, qui sépare l'écaille de Valavoire, à l'ouest, de l'unité de Chine, à l'est. Sur le versant qui tombe vers le nord depuis la crête de Chine (Rabanu) vers le vallon de Vaux, la cassure principale du faisceau ("faille de Chine") emprunte le ravin du Collet de Chine. Au nord de la crête du Coulet de Vaux elle ne se prolonge pas dans les terrains de la nappe, qui subissent simplement une inflexion (d'azimut et de pendage) pours s'adapter au décalage entre ces deux unités.


figure plus grande ; version encore plus grande de cette image
Rapports entre l'écaille de Valavoire et la demi-fenêtre de Barles
(bloc perspectif schématique, vu du sud-ouest).

L'accident des Monges est une déchirure qui partage l'autochtone du nord au sud, sans traverser la nappe de Digne (mais en induisant une torsion de ses couches). Il a permis la désolidarisation de l'écaille de Valavoire (à l'avant gauche) vis-à-vis de l'autochtone de la demi-fenêtre de Barles (à l'arrière droit, sous la nappe), lors des dernières étapes de la déformation.

e.C = écailles de Combovin ; u.C = unité de Chine ; s.S = synclinal des Sauvans (prolongement oriental de celui d'Esparron = s.E) ; a.C = anticlinal de la Grande Cloche (prolongement ou relais oriental de celui des Monges = a.M) ; s.T = synclinal du Pas de Terre Rouge (prolongement ou relais oriental de celui de Feissal = s.F) ; a.P = anticlinal du Pérouré (remplacé, à l'ouest, par le chevauchement de l'écaille de Valavoire, jV) ; s.A = synclinal d'Auribeau (pour simplifier la figure, le synclinal d'Esclangon , qu'il recoupe, du côté est, sous la nappe, n'a pas été représenté).


version plus grande, muette, de cette image

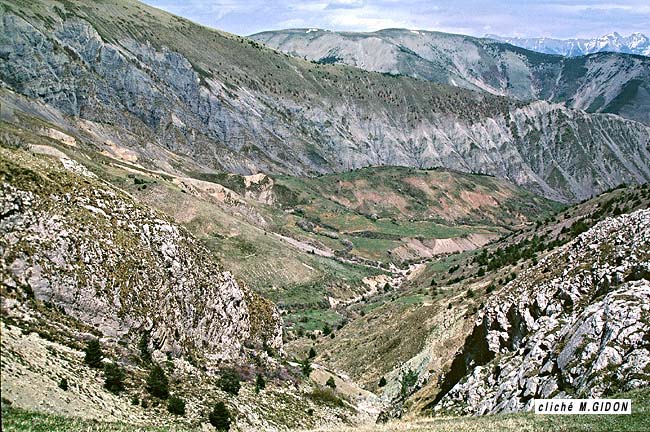

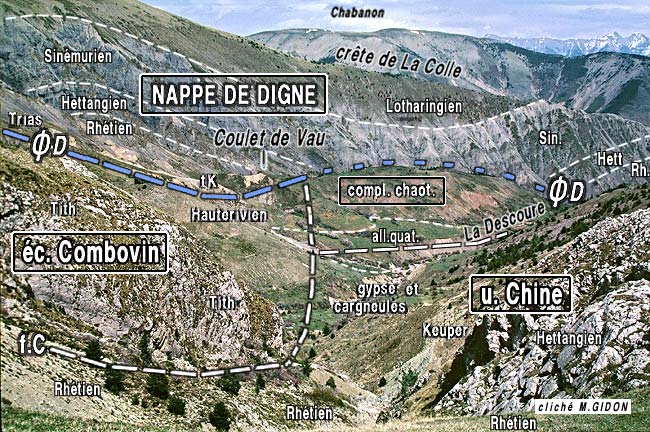

Le ravin du collet de Chine
vue plongeante, en direction du nord, depuis les abords de l'ancienne cabane de Chine.

La faille de Chine (f.C) est vue d'enfilade. En arrière-plan son prolongement traverse le vallon de Vau mais n'affecte pas la nappe de Digne et passe sous la surface de chevauchement de cette nappe (ØD).
On note également que le Tithonique du miroir de faille porte des cannelures presque horizontales, ce qui témoigne du jeu coulissant de cette cassure.
L'importance du décalage dû à la faille est souligné par la grande différence entre les deux lèvres : du côté ouest les terrains de l'écaille de Valavoire (Tithonique et Berriasien en rive droite du vallon de Vau, Valanginien et Hauterivien en rive gauche) son disposés à l'endroit, alors que du côté est on trouve le Trias et le Lias de l'Unité de Chine qui sont à l'envers.
compl. chaot. = gypses, dolomies, argilites et cargneules du "complexe chaotique de Barles", formant la crête entre le Vallon de Vau et celui, plus septentrional, de la Fontarasse.

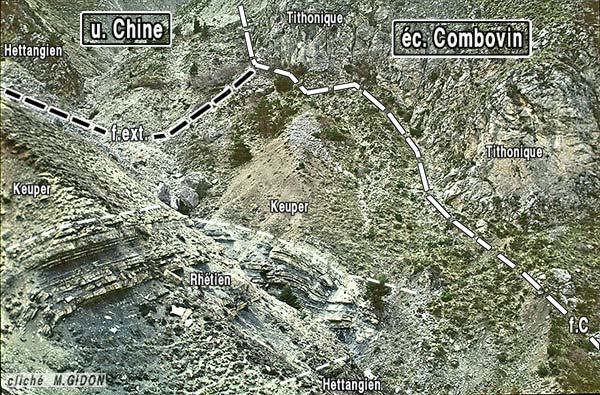

Le ravin du collet de Chine
vue d'aval, en direction du sud, depuis la rive droite du ravin, une centaine de mètres en contrebas du cliché précédent.

La faille de Chine (f.C) détermine l'abrupt de Tithonique de la rive gauche du ravin. Elle recoupe ici une des failles extensives anciennes du plateau de Chine (f.ext.), que le ravin traverse orthogonalement.
