Barles rive gauche (Barres de Proussier)

rive gauche du Bès entre le Pas de Blayeul et Barles

La crête des Barres de Proussier s'élève d'ouest en est, en rive gauche du Bès, depuis Barles jusqu'au Pas de Blayeul. Elle est armée par les bancs calcaires du Lias autochtone (unité de Chine), à succession "réduite", qui se renversent de plus en plus vers le haut (de façon symétrique par rapport au mouvement bien visible sur l'autre rive dans la montagne de Chine) en surplombant ainsi les Terres Noires du versant de Proussier - Saint-Clément.

image sensible au survol et au clic

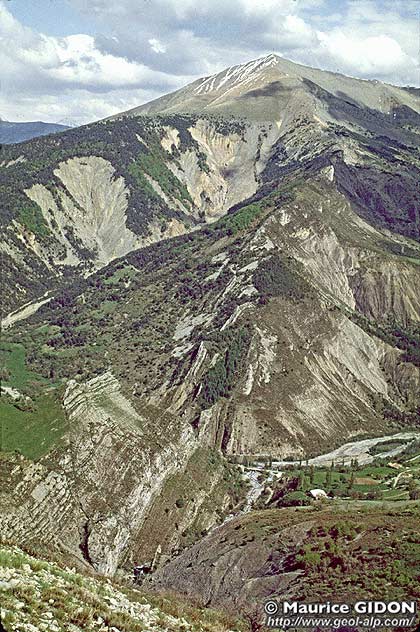

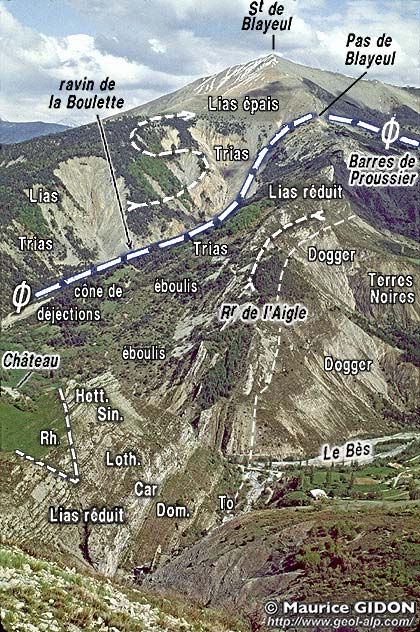

Les gorges de Barles et la rive gauche du Bès.
vues de l'ouest, depuis le Rocher Bouirand (pentes inférieures de la Montagne de Chine).

Barles est caché derrière le Rocher du Château, que l'entaille du Bès sépare du Rocher de l'Aigle.
Le cliché montre d'enfilade la barre liasique de l'Unité de Chine (autochtone relatif de la nappe de Digne) que perce le Bès immédiatement en aval de Barles.
Noter le pendage très redressé du contact nappe / Lias de l'Unité de Chine (Ø), bien visible dans la partie supérieure du ravin de la Boulette, sous le Pas de Blayeul (plus bas il est difficile d'en juger, sur cette vue, car le tracé, largement masqué, suit le voisinage du fond du ravin).

Il est à remarquer que, ici, la nappe ne repose pas à plat (ni même par une surface modérément inclinée) sur l'autochtone qui affleure en aval, comme elle le fait plus au nord, dans la vallée du Sasse, à Bayons. Au contraire ses couches et sa surface de charriage se rebroussent presque à la verticale, comme pour grimper par dessus l'obstacle constitué par la barrière du Lias autochtone, également vertical, de Chine et de Proussier.
En fait ce redressement de la nappe correspond à une torsion, tardive par rapport au charriage. Il s'avère dû à un cisaillement déversé vers le nord-est, qui se manifeste également dans la nappe par la formation des plis couchés hectométriques de la Boulette (pentes occidentales du Blayeul).

Cette torsion de la surface de charriage est sans doute la conséquence de ce que, lors de l'avancée de la nappe, la lame de soubassement siliceux anté-Keuper (que recoupent actuellement les clues de Verdaches) de sa partie arrière, a fini par rencontrer devant elle le rebord constitué par le Lias réduit ployé en synclinal (synclinal des Sauvans). Elle l'a alors repoussé devant elle, vers le sud-ouest, à la façon d'une lame de bull-dozer, en le détachant en une "unité de Chine" et en comprimant du même coup tout l'autochtone de la demi-fenêtre de Barles (qui était retenu du côté sud par le rebord du bassin de Valensole, affecté du synclinal d'Auribeau).
En contrepartie de ce serrage, l'autochtone de la demi-fenêtre de Barles s'est déformé en un bombement, ce qui a soulevé (entre Barles et Esclangon) la partie de la nappe qui le recouvrait. Cette partie de la nappe s'est ainsi trouvée en position surélevée par rapport à la partie située au nord de Barles, plus basse. C'est pourquoi, le serrage aidant, elle a été induite à refluer, par un mouvement (cisaillement) de sens "rétroverse" (c'est-à-dire opposé à celui du déplacement d'ensemble antérieur de la nappe) sur la partie de la nappe située en amont de Barles.


image sensible au survol et au clic

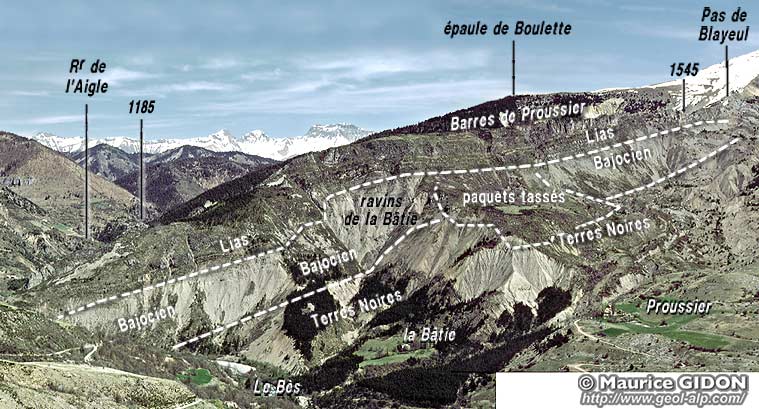

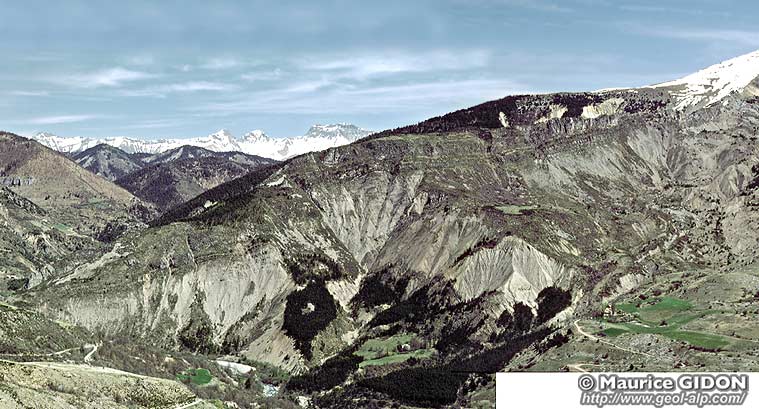

Vue d'ensemble du versant méridional de la crête des Barres de Proussier.
Ce cliché d'ensemble localise les principaux points analysés dans les clichés suivants.

Dans le détail, le versant sud de cette crête montre divers accidents tectoniques mineurs, qui sont intéressants à analyser.

image sensible au survol et au clic

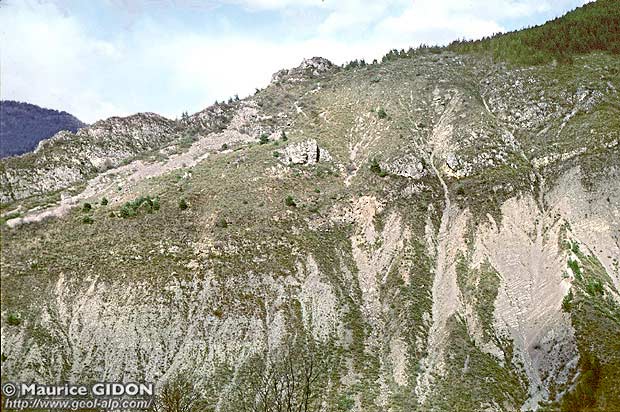

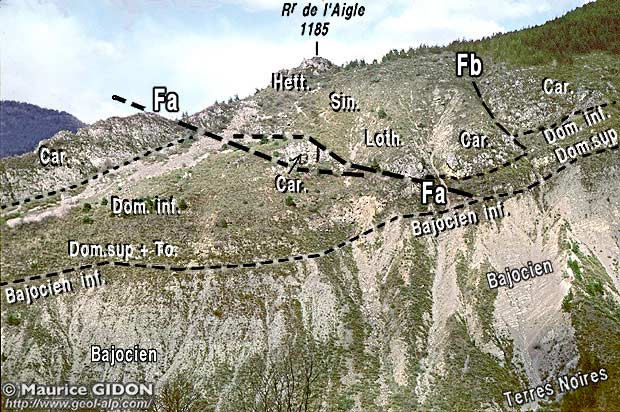

La crête du Rocher de l'Aigle, quelques centaines de mètres à l'est de la gorge du Bès, immédiatement au sud de Barles. Vue prise de l'ouest, depuis le hameau des Vignes (au dessus du cimetière de Barles).
La succession, renversée, est coupée par deux failles extensives. Si on la retourne par la pensée pour la remettre à l'endroit on constate que ces failles délimitaient un horst* dissymétrique (plus fort rejet du côté nord).
L'étude des épaisseurs des diverrs niveaux stratigraphiques de part et d'autre de la faille Fa montre que son rejet s'atténue très fortement dès le Domérien et qu'elle est cachetée* par le Dogger (Bajocien inférieur, avec un peu d'Aalénien à sa base) : c'est donc une faille synsédimentaire, qui a fonctionné jusqu' au Lias supérieur.
On remarquera aussi que Fa se dédouble localement autour d'une typique navette* de Carixien.

image sensible au survol et au clic

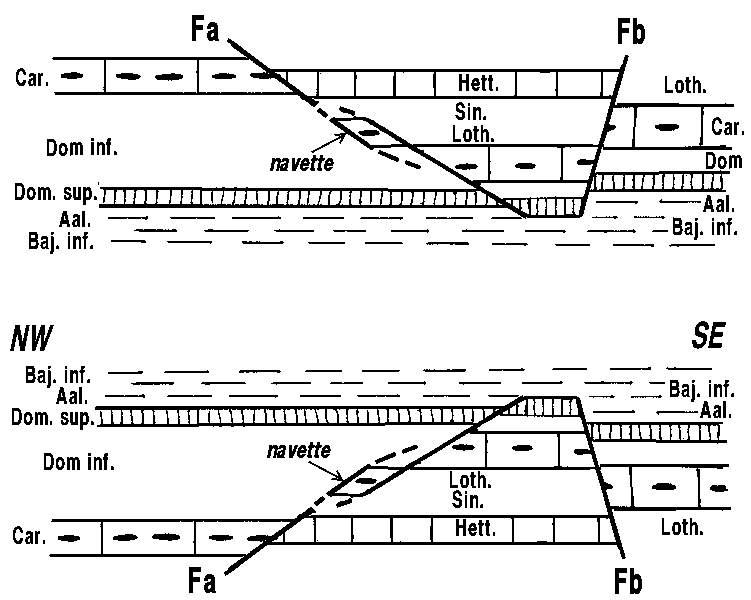

en haut : coupe interprétative actuelle ; en bas : coupe avant le plissement (lorsque la succession était à l'endroit)

La dissymétrie apparente du horst* est liée au fait que la coupe naturelle est oblique (et non perpendiculaire) à l'azimut des failles.



A / Vue d'ensemble


B / Section en biais

  Blocs tectonogrammes schématiques de la dalle liasique, au sud de Barles.
Les diverses failles notées Fa sur ces schémas sont celles de la même famille que la faille Fa du Rocher de l'Aigle (et celles notées Fb de la famille de Fb).
A / Vue d'ensemble montrant les horsts synsédimentaires "enroulés" par le synclinal des Sauvans (sur ce schéma on a attribué arbitrairement aux failles une orientation originelle de N75).

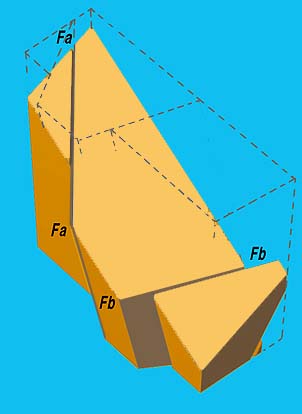

B / Représentation d'une section en biais d'un horst dans la partie redressée à la verticale de la dalle liasique (du type de celles que peut donner la surface topographique). Pour l'inclinaison choisie, l'angle apparent de l'intersection de Fa et Fb avec les surfaces de couches présente une dissymétrie conforme à celle observée au Rocher de l'Aigle.


image sensible au survol et au clic

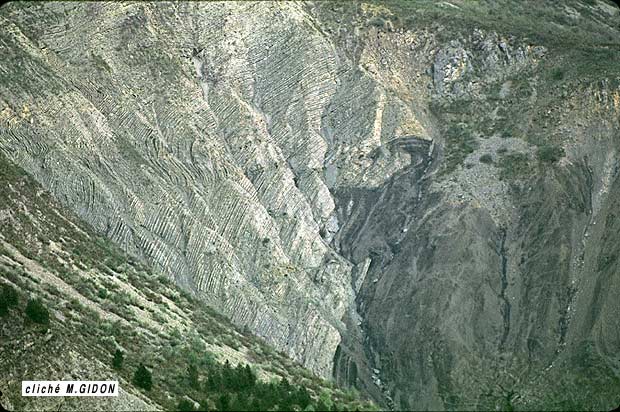

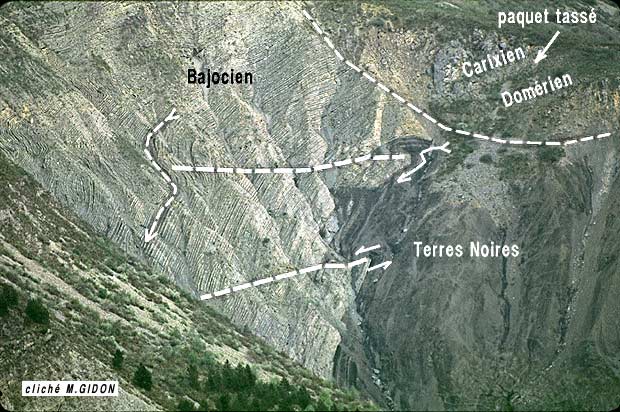

Les ravins de La Bâtie
, au nord-est du hameau de Proussier, vus de l'ouest, depuis la rive droite du Bès.
1 - petites failles de chevauchement, bien franches à l'interface Bajocien - Terres Noires, s'amortissant en plis dissymétriques dans le Bajocien. Le sens de déversement de ces failles et plis n'est pas compatible avec une formation par entraînement sous la nappe (qui aurait induit un cisaillement vers le sud-est, c'est-à-dire vers la droite).
2 - coupe naturelle d'un paquet tassé, provenant de la crête des Barres de Proussier, qui s'est bloqué en bas de pente, dans un ancien vallonnement de la surface des Terres Noires.


image sensible au survol et au clic

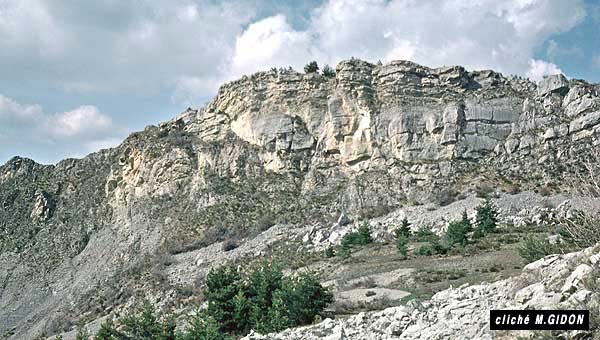

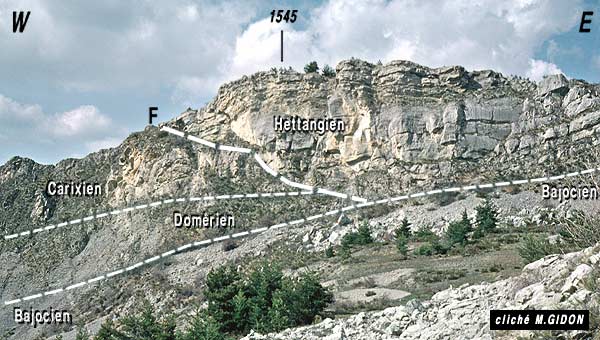

Le point culminant (1545) de la crête de Proussier vu des pentes méridionales du Pas de Blayeul.
Faille synsédimentaire liasique (famille Fa du schéma) cachetée par le Bajocien, affectant des couches qui ont été ensuite renversées presque à l'horizontale par la formation du synclinal des Sauvans.
En avant-plan, blocs disjoints d'Hettangien, appartenant à un paquet tassé reposant sur les Terres Noires.




La demi-fenêtre de Barles : aperçu d'ensemble

Le cadre structural des chaînons de Digne
L'histoire tectonique des chaînons de Digne
voir aussi la carte structurale interprétative


cartes géologiques à 1/50.000° (*) à consulter : feuille La Javie

Carte géologique simplifiée des environs de Barles
redessinée sur la base de la carte géologique d'ensemble des Alpes occidentales, du Léman à Digne, au 1/250.000°", par M.Gidon (1977), publication n° 074
