Montagne de Blayeul

Les hautes pentes de rive gauche de la vallée du Bès culminent à la crête de Blayeul, qui appartient à la nappe de Digne. Elles laissent voir, au gré des ravins, les détails de la surface de charriage et des dislocations que l'on trouve immédiatement en dessous.


 figure agrandissable ; version plus grande, muette, de cette image

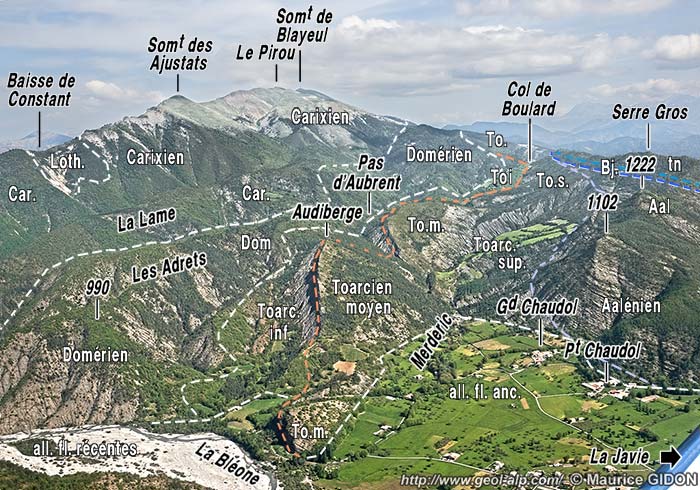

Les pentes occidentales de la montagne de Blayeul
vues de l'ouest, depuis les Barres de Chine

figure agrandissable

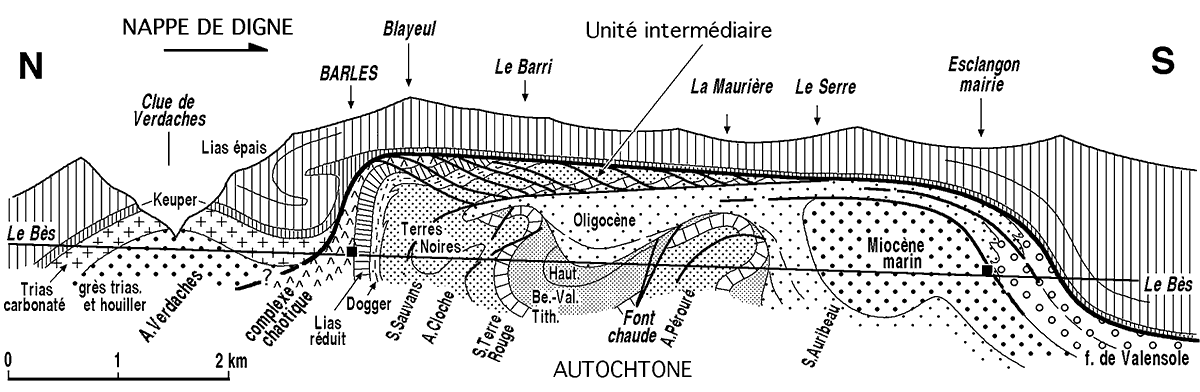

Structure de la rive gauche du Bès, à l'E de Barles (coupe passant peu à l'W du Pas de Blayeul) :

Cette coupe montre en premier lieu la position du complexe chaotique de Barles, la forme de la surface de charriage de la nappe et les plis d'axe N60°, déversés voire couchés vers le NW que dessinent les couches de la nappe.
On remarque la présence, entre Clue de Verdaches et Blayeul, d'un couple anticlinal-synclinal affectant le Lias et le Trias de la nappe de Digne. Ces deux plis sont très particuliers, car assez serrés et surtout déversés vers le nord.
Ces replis sont vraisemblablement dûs à une déformation tardive de la nappe, intervenue alors que sa partie qui coiffe la demi-fenêtre de Barles avait été surélevée par rapport à sa partie plus interne (clues de Verdaches) par l'effet de bombement qui avait affecté l'autochtone sous-jacent de ce secteur : ce serrage ultime a entraîné un cisaillement dû au fait que les parties hautes (méridionales) tendaient à chevaucher les parties plus basses (septentrionales).
voir "cadre structural de Barles"

L'arête nord-ouest de la montagne de Blayeul

vue de l'ouest, depuis le Rocher Bourand (pentes inférieures de la Montagne de Chine).
On a une vue d'enfilade sur la barre liasique de l'unité de Chine (autochtone relatif de la nappe de Digne).
Noter le pendage très redressé du contact nappe / autochtone (Ø), bien visible dans la partie supérieure du ravin de la Boulette, sous le Pas de Blayeul (plus bas il est difficile d'en juger, sur cette vue, car le tracé, largement masqué, suit le voisinage du fond du ravin).


version plus grande, muette, de cette image

L'entonnoir de réception du sommet du ravin de la Boulette

vu depuis les Barres de Proussier.
Le ravinement a mis à nu le coeur, triasique, des replis déversés vers le nord qui affectent la succession de la nappe de Digne.

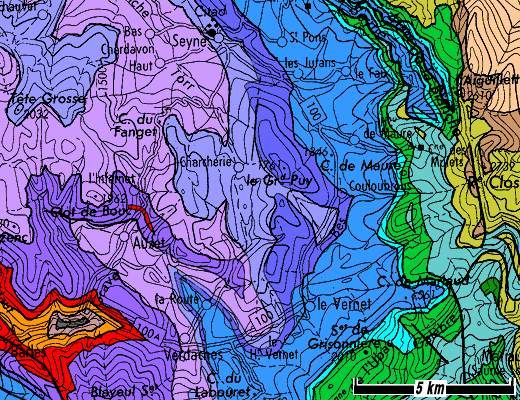

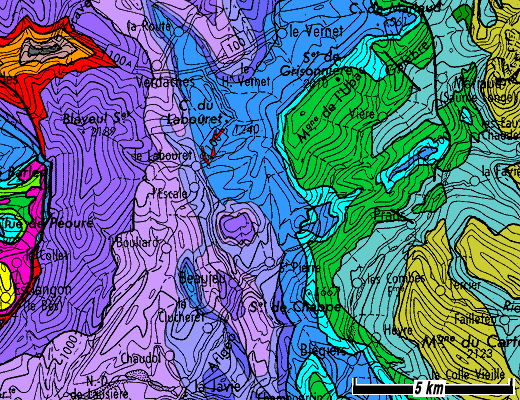

 Carte géologique simplifiée des environs de Barles
redessinée sur la base de la carte géologique d'ensemble des Alpes occidentales, du Léman à Digne, au 1/250.000°", par M.Gidon (1977), publication n° 074

carte cliquer sur les imagettes Légende

voir aussi la carte structurale interprétative
Aperçu géologique sur la demi-fenêtre de Barles
Le cadre structural des chaînons de Digne
L'histoire tectonique des chaînons de Digne
