Le Barri, Colle du Château, haut ravin du Château |
pentes de la rive gauche du Bès à l'est de la Clue de Barles.
La crête du Barri ferme vers le sud,
en rive gauche du Bès, la dépression de Barles -
Saint-Clément et s'atténue en formant l'échine de la Colle du Châtau avant de s'effacer en se fusionnant auxpentes N-S de la montagne de Blayeul.
image sensible au survol et au clic

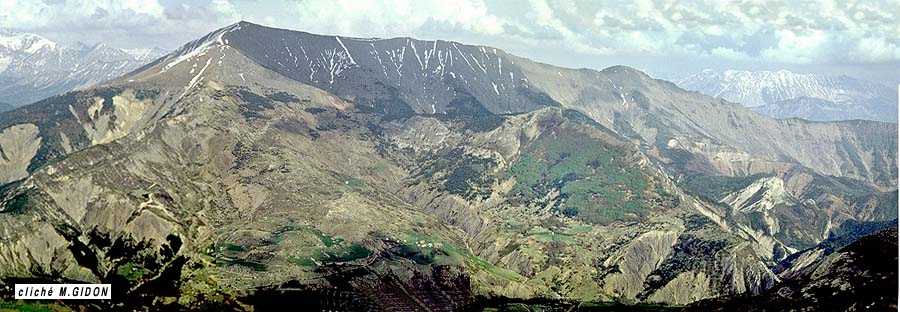

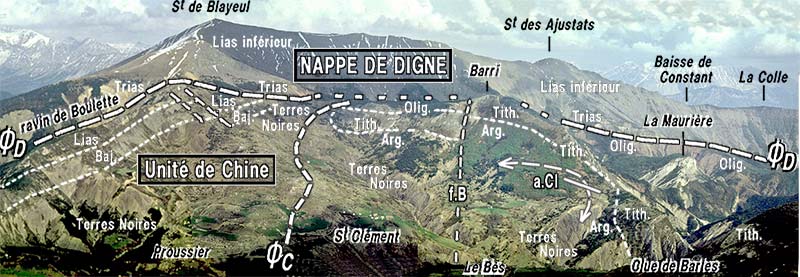

Les pentes occidentales de la montagne de Blayeul vues de l'ouest, depuis les Barres de Chine
ØD = chevauchement de la nappe de Digne ; ØC = chevauchement de l'unité intermédiaire, de Chine ; f.B = faille du Barri ; a.Cl.
= anticlinal de la Grande Cloche.
Cette crête constitue le prolongement de la crête sud-orientale de la Grande Cloche, dont elle est symétrique sur la rive opposée du Bès : toutes les deux sont armées par le Tithonique et forment une barrière rocheuse orientée est-ouest que le Bès a réussi à percer en y entaillant la clue de Barles.
image sensible au survol et au clic

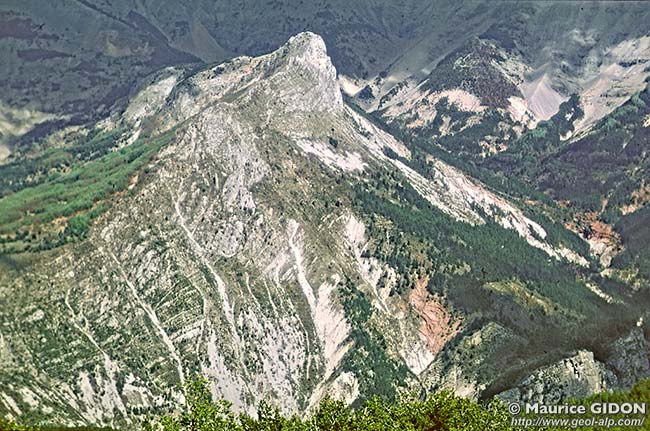

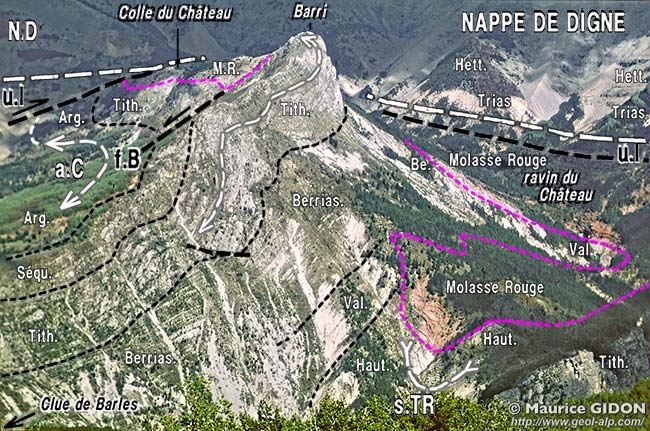

Les crêtes du Barri, vues d'enfilade, de l'ouest (devant
les pentes du Blayeul), depuis les crêtes de La Colle (en
rive droite du Bès).
f.B = faille anté- oligocène du
Barri ; a.C = anticlinal de la Grande Cloche (les ondulations
du Tithonique du flanc sud, renversé, de ce pli sont vraisemblablement
anté- oligocènes) ; s.TR = synclinal de Terre
Rouge (noter la discordance de la Molasse Rouge sur les couches
de l'Hauterivien au coeur du pli) ; U.I = unité de Chine,
intermédiaire entre l'autochtone et la nappe de Digne (elle
forme une lame continue, bien qu'elle soit masquée passagèrement
en arrière de la crête du Barri).
En fait, si l'arête ouest du Barri (Serre de la Croix) ne correspond qu'au flanc sud, renversé, de l'anticlinal
de la Grande Cloche, la crête sommitale suit bel et bien, entre
le Barri et la Colle du Château, la voûte de ce pli (qui a été déversé vers le sud par le
renversement du flanc sud du synclinal d'Auribeau). Mais le Tithonique de cette voûte y est tronqué par l'érosion anté-nummulitique et supporte en discordance des molasses rouges (représentées surtout ici par de puissants conglomérats basaux).
D'autre part le coeur du pli est éventré juqu'aux Terres Noires dans les
pentes qui descendent vers le nord en direction de Saint-Clément, en contrebas du chevauchement de l'unité
de Chine qui sectionne là les couches plus élevées de son flanc nord.
|
version plus grande de cette image

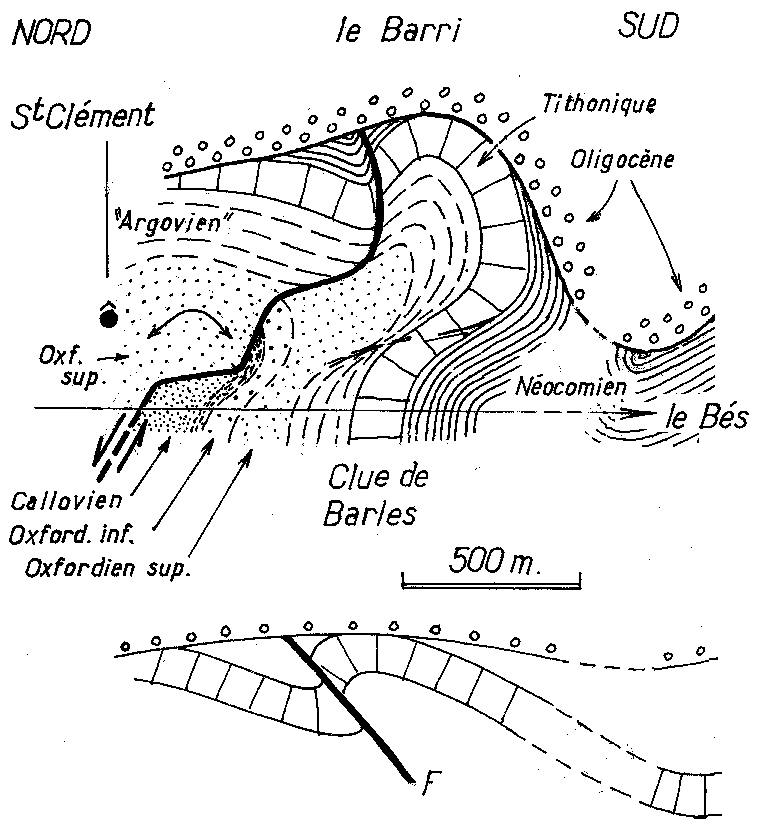

Coupe schématique et interprétation
Croquis supérieur = état actuel ; croquis inférieur
= état reconstitué, lors du dépôt
de la Molasse Rouge oligocène . F = faille anté-oligocène
du Barri
NB. le faible écart de pendage entre cette faille et le
Tithonique du flanc sud de l'anticlinal de la Grande Cloche,
suggère une interprétation en faille inverse. Il
est plus probable qu'il s'agit d'une faille extensive qui avait
un pendage vers le nord et que l'angle par lequel elle intersecte
les couches a été réduit par compression,
lors des plissements ultérieurs.
|
Non seulement la voûte de l'anticlinal a été
érodée avant le dépôt de l'Oligocène mais les conglomérats de cet âge cachètent* une
faille W-E dont le compartiment septentrional est abaissé. Cette faille du Barri
est donc parente, tant par son orientation que par son sens de rejet de celle de
la Maurière (que le Bès traverse plus au sud). Son tracé rejoint le niveau du Bès en traversant les Terres Noires entre Saint-Clément et les Eyssards
: il
y décrit des sinuosités qui attestent de la déformation
de la surface de cassure lors des plissements postérieurs à son jeu originel.
image sensible au survol et au clic

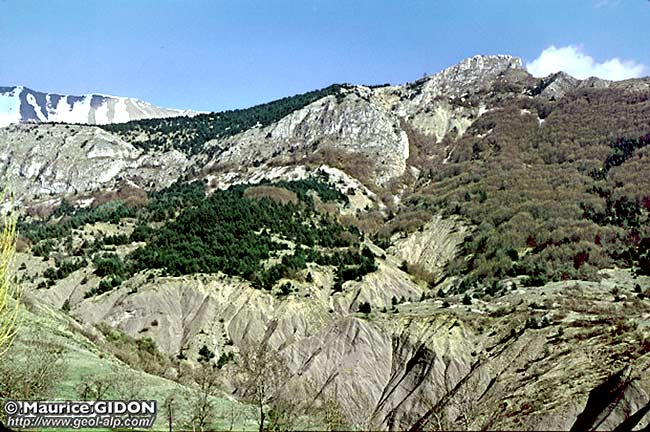

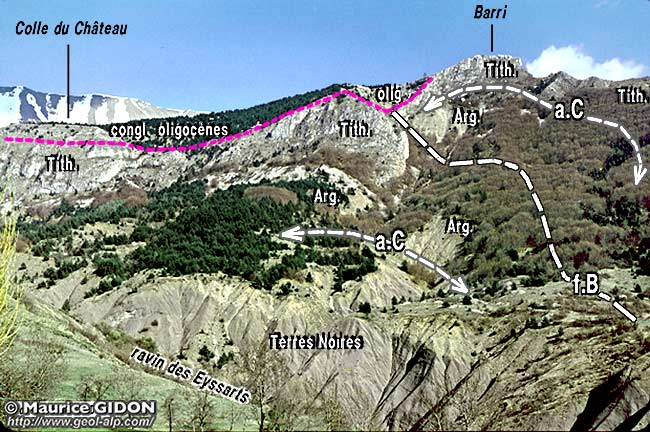

Le versant septentrional du Barri
vu du nord, depuis Saint-Clément
f.B = faille anté- oligocène du Barri ; a.C = anticlinal de la Grande Cloche
Au niveau de la Colle du Château l'unité de Chine se réduit à une lame tectonique, épaisse d'une centaine
de mètres et constituée par une série Lias-
Jurassique supérieur, renversée, qui repose sur les conglomérats oligocènes
de la Colle du Château, et, plus au sud, sur la Molasse
Rouge du ravin du Château. Cette lame tectonique peut aussi être désignée
du nom d'unité intermédiaire car elle s'intercale sous
la nappe de Digne en formant un coussinet relativement mince qui sépare cette dernière de l'autochtone. Son amincissement est lié au fait qu'elle est débitée
en extension par des failles de Riedel branchées sous la surface de chevauchement de la nappe de Digne, ce qui aboutit finalement, plus au sud, à la disjoindre en
un chapelet de bloc-klippes*.
image sensible au survol et au clic

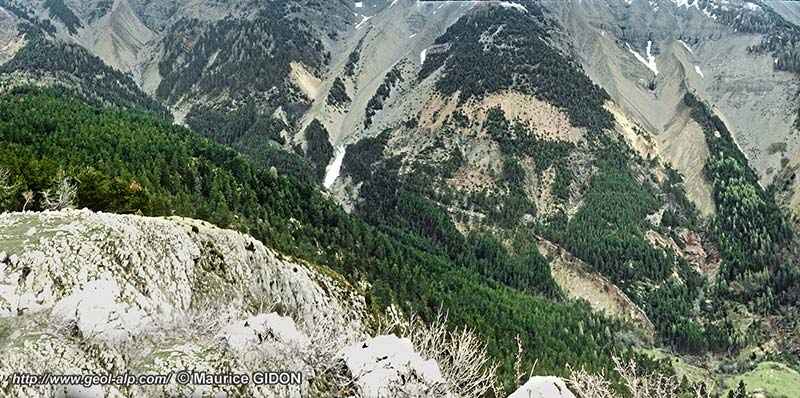

Les pentes septentrionales de la Colle du Château, vues du sommet du Barri (le sommet du Blayeul est masqué par les nuages ; voir la suite vers la droite au cliché suivant).
ØD = surface de chevauchement de la nappe de Digne ; ØCh = chevauchement de l'unité intermédiaire (= de Chine) ; F.B (tirets cernés de rose) = faille du Barri.
Ol(cgl) = conglomérats calcaires oligocènes de la base des molasses rouges.
image sensible au survol et au clic

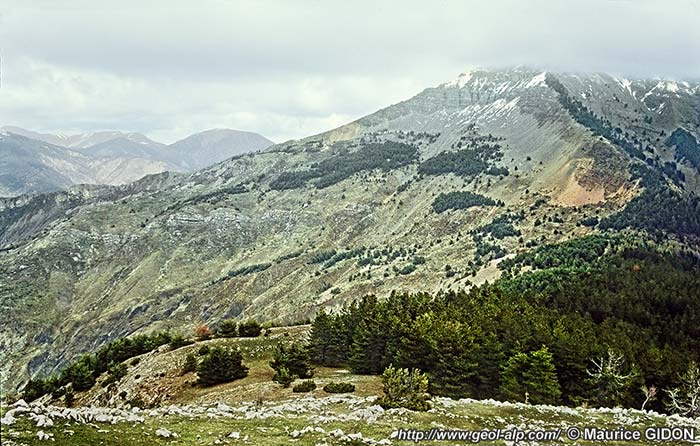

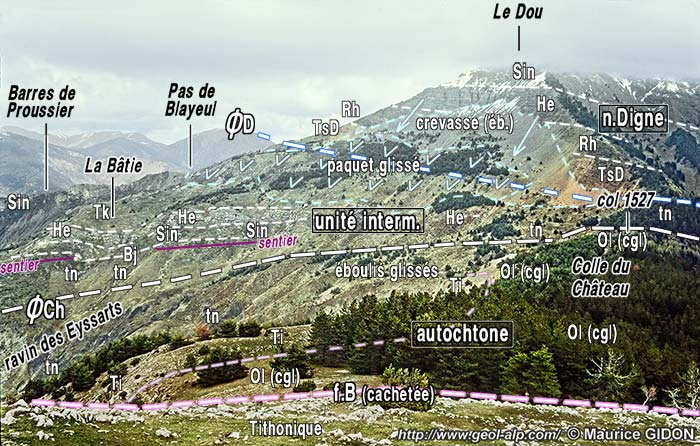

Le versant sud de la Colle du Château et les pentes supérieures du ravin du Château, vus du sommet du Barri (cette vue fait suite vers la droite à la précédente).
ØD = surface de chevauchement de la nappe de Digne ; ØCh = chevauchement de l'unité intermédiaire (= de Chine) ; f.r = failles secondaires, "de Riedel"*, débitant en extension l'unité intermédiaire ; a.Cl = anticlinal de la Grande Cloche.
cgl = conglomérats calcaires oligocènes de la base des molasses rouges ; éboulis.anc. = ancien remplissage ébouleux des ravins entaillant le versant ouest de la crête du Blayeul : il est re-disséqué par les torrents actuels et subsiste souvent sous forme d'arêtes acérées entre deux thalvegs.
Carte géologique simplifiée des environs de Barles
redessinée sur la base de la carte géologique d'ensemble
des Alpes occidentales, du Léman à Digne, au 1/250.000°",
par M.Gidon (1977), publication n° 074
catalogue des autres cartes de la section Gap-Digne
Aperçu géologique
sur la région de Barles
Aperçu géologique
sur la demi-fenêtre de Barles
Le cadre structural des chaînons de Digne

L'histoire tectonique des chaînons de Digne
