Le versant oriental du Vieux Chaillol
pentes du ravin du Tourond (rive droite du Champoléon)

Sur le versant est de la montagne du Chaillol, la profonde entaille du ravin du Tourond montre que le Nummulitique repose, vers le sud, sur un soubassement de terrains jurassiques et triasiques, qui s'effilent en biseau vers le nord et qui sont affectés, comme à l'ouest, par le chevauchement du Chaillol.

image sensible au survol et au clic

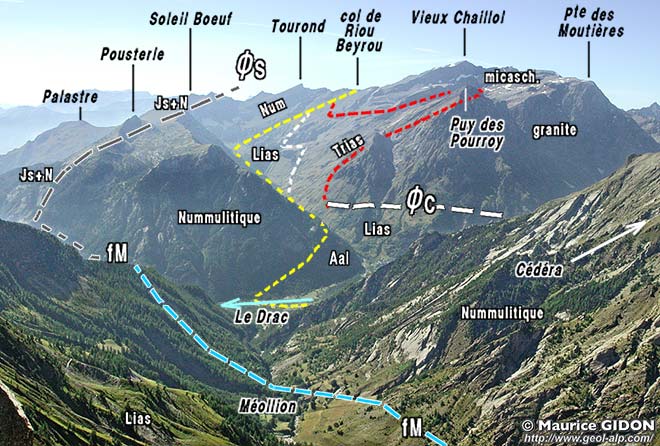

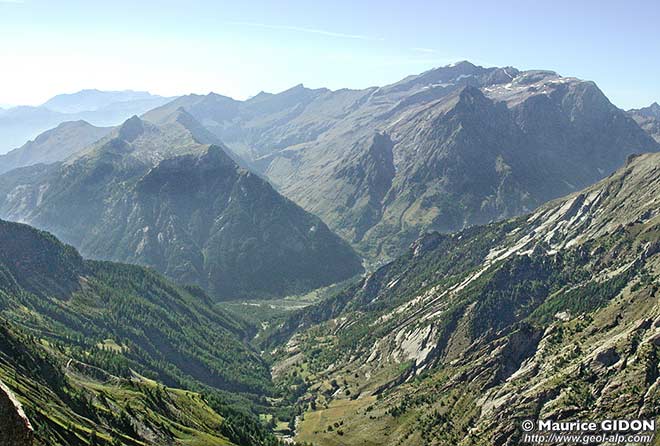

La rive droite du Drac de Champoléon
vue de l'est, depuis le sommet Frouvet (Orcières).

La surface de la pénéplaine anté-triasique (en tirets rouges) plonge vers le sud en rive nord (côté droit) du vallon du Tourond (vu ici d'enfilade). Plus haut elle est recoupée, sous le col de Riou Beyrou, par la surface de discordance* du Nummulitique (en tirets jaunes) ; vers le bas elle est tranchée par la surface du chevauchement du Chaillol et de Cédéra (ØC) qui fait avancer le cristallin (de la droite vers la gauche) sur le Lias-Dogger du synclinal des Gondoins et lui fait dessiner un crochon anticlinal.
fM = faille de Méollion, sur laquelle se connectent, du côté ouest (en arrière-plan) les chevauchements du groupe de Soleil-Boeuf (ØS).
Js+N = matériel jurassique supérieur, crétacé inférieur et nummulitique des klippes parautochtones du groupe de Soleil-Boeuf.


version plus grande de cette image
Coupe d'ensemble du massif du Chaillol
montrant la position de la surface de transgression du Nummulitique aux différentes longitudes (crête, versant est et versant ouest).
Le profil topographique de la crête sud du Vieux Chaillol et celui du lit du Drac sont indiqués en rouge.

ØC = chevauchement du Chaillol - Cédéra
Le traits jaunes gras représentent la surface d'érosion (D sur les clichés), sur laquelle se sont déposées, en discordance*, les couches nummulitiques. Elle atteint, selon les longitudes considérées, une profondeur plus ou moins grande par rapport aux couches et structures de son soubassement.
N.B. 1 : Cette surface de transgression du Nummulitique était originellement horizontale : elle a été basculée par les mouvements post-nummulitiques, qui ont porté le massif du Pelvoux en altitude et qui font que le socle cristallin disparaît en profondeur vers le sud (du côté gauche du cliché). Les structures cachetées par cette surface doivent donc être basculées quelque peu vers le nord (vers la droite) pour retrouver leur attitude originelle.
N.B. 2 : En fait le long du cours du Drac le pendage de la surface de transgression s'infléchit vers le sud par suite de déformations post-nummulitiques (voir la coupe d'ensemble du Drac).

image sensible au survol et au clic

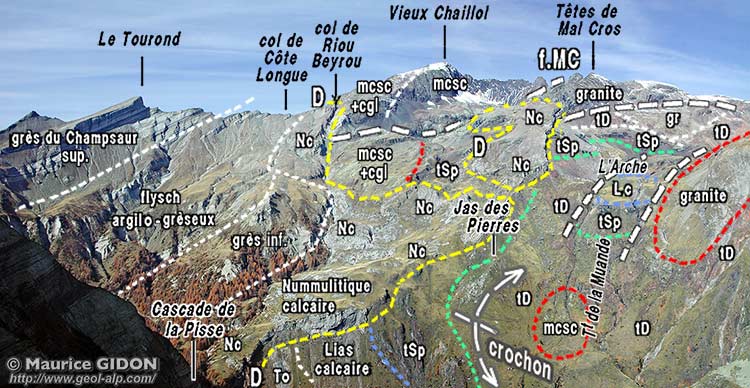

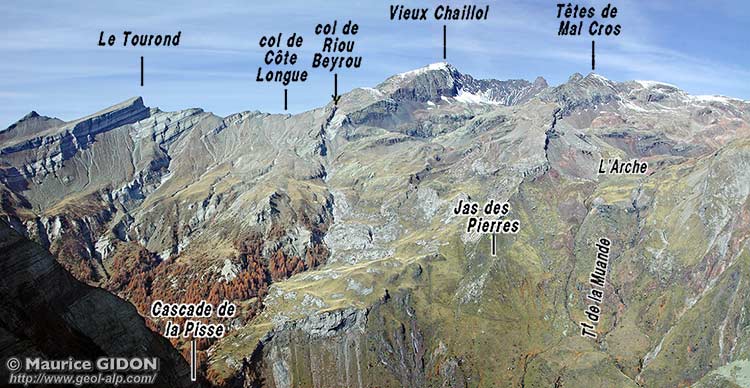

La rive gauche du vallon du Touron
vue du sud-est, depuis la rive droite (bosse 2331 du Clos Lamiande)

D (tirets jaunes) = surface de discordance de la transgression nummulitique : l'érosion la recoupe selon un tracé qui dessinedes promontoires et des golfes, parce qu'elle a d'abord dégagé la surface sommitale des calcaires nummulitiques, les dénudant en dalle structurale, avant de percer capricieusement cette dernière.
spa (tirets rouges) = surface de la pénéplaine anté-triasique : elle est dégagée par l'érosion autour d'une dalle de granite qui plonge vers le sud, à flanc de vallon, à l'extrême droite du cliché.
f.MC = faille de Mal Cros. Cette cassure est d'âge anté-Nummulitique, car elle est cachetée du côté sud (à son extrémité gauche) par les calcaires nummulitiques. Elle abaisse la surface de la pénéplaine anté-triasique, à l'est du Chaillol et des Têtes de Mal Cros, de plusieurs centaines de mètres.

image sensible au survol et au clic

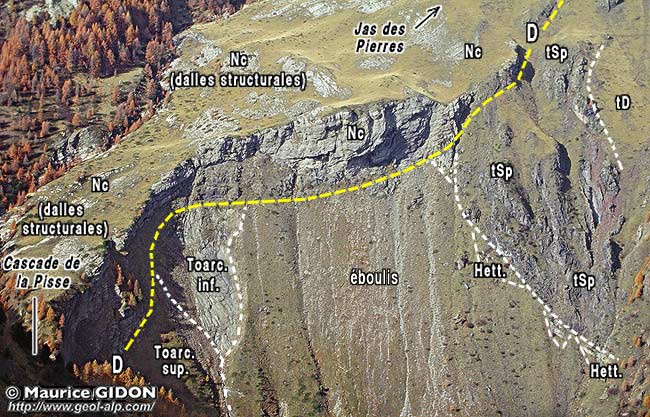

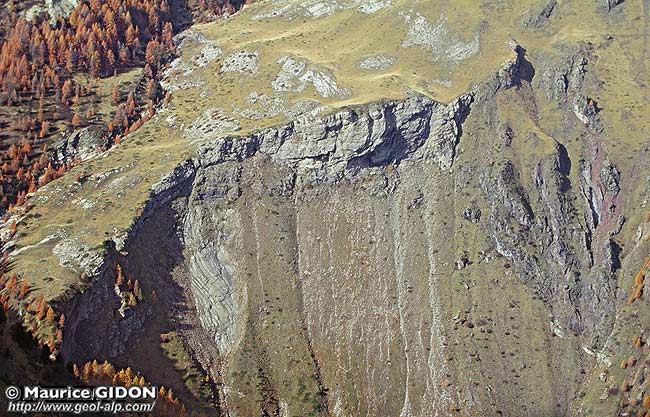

La barre de la Pisse (vallon du Touron) vue du sud-est, depuis la rive droite (bosse 2331 du Clos Lamiande).
Détail du contact discordant du Nummulitique sur le Mésozoïque :
Les couches du Mésozoïque dessinent la charnière anticlinale, déversée vers le sud, du crochon supérieur du chevauchement du Chaillol, de sorte qu'elles sont tranchées de plus en plus orthogonalement de droite à gauche par la surface de discordance (D).

voir l'aperçu général sur le Champoléon

légende des couleurs
Carte géologique simplifiée du Champsaur oriental et du Bas Champoléon
redessinée sur la base de la carte géologique d'ensemble des Alpes occidentales, du Léman à Digne, au 1/250.000°", par M.Gidon (1977), publication n° 074
cartes géologiques à 1/50.000° (*) à consulter : feuille Orcières
