La Mortice, lac des Neuf-couleurs, vallon de Serenne |

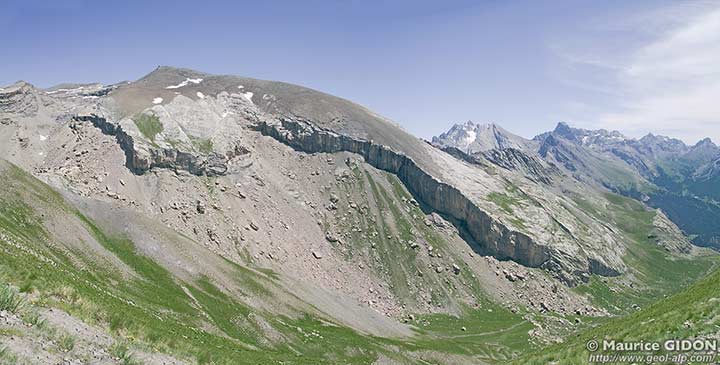

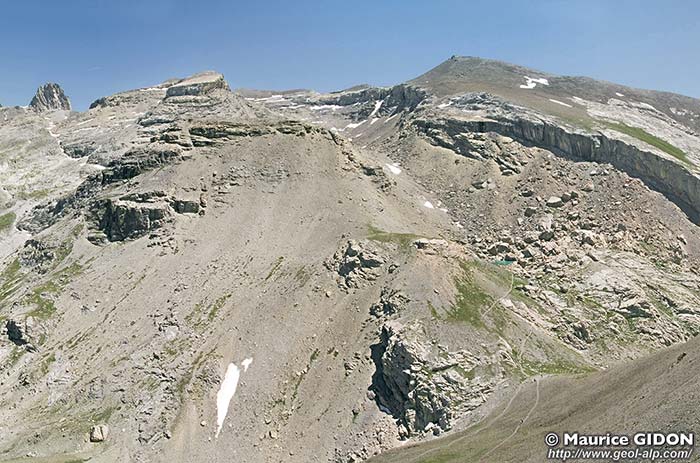

Le site du Lac des Neuf Couleurs, vu de l'ouest, depuis la crête des Couniets (point coté 2791).

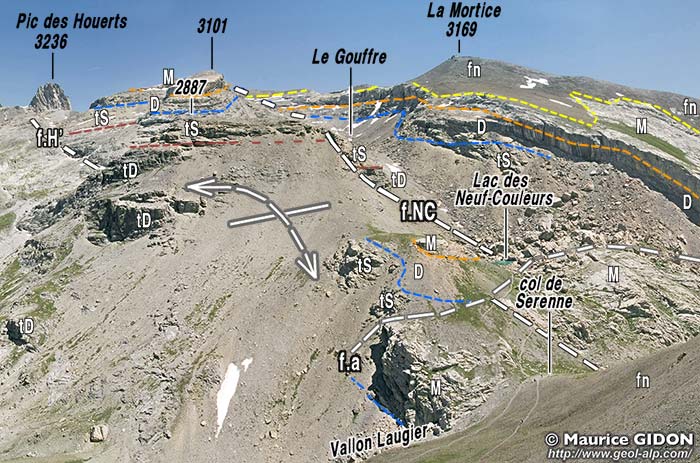

f.NC = faille des Neuf Couleurs (transverse à la vôute anticlinale de la Mortice) dont le compartiment gauche est surélevé ; f.a = faille mineure NW-SE dont le compartiment avant est abaissé.
Le lac des Neuf Couleurs se trouve au point de rencontre de ces deux cassures, dans un creux à moitié comblé par les gros blocs éboulés de la falaise de la Mortice : c'est une situation paradoxale qui devrait au contraire favoriser l'absorption de l'eau dans le substratum rocheux, de la même façon que cela se produit au gouffre de La Mortice.
Du côté sud-ouest sa carapace de calcaires
jurassiques est dénudée par ablation de sa couverture de flysch noir et forme une dalle structurale de
plus en plus inclinée (en demi-coupole).

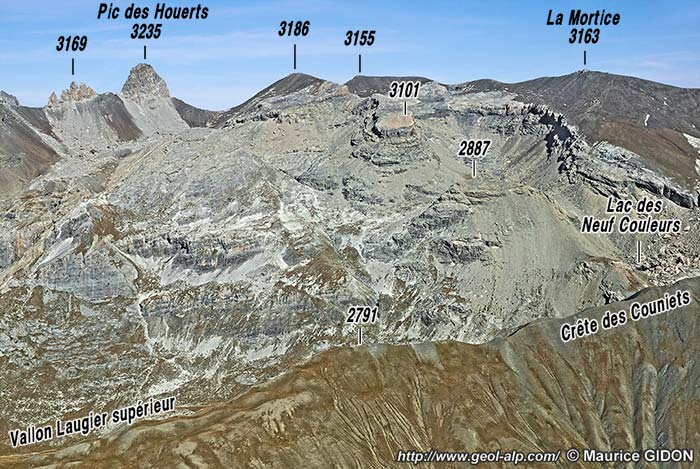

Le versant ouest de la montagne de la Mortice, vu de l'ouest depuis le sommet de la crête des Couniets (point coté 2821).
f.TN = faille des Terres Noires (faille sub-horizontale, à compartiment supérieur décalé vers la gauche)
Depuis le sommet vers le sud l'échine de la montagne s'abaisse d'abord doucement, puis la voûte de la carapace jurassique est éventrée par l'érosion qui y a affouillé jusqu'à atteindre les dolomies et calcaires triasiques en y sculptant la crête déchiquetée du Grand Caire.
même fenêtre
< image plus grande, muette > nouvelle fenêtre

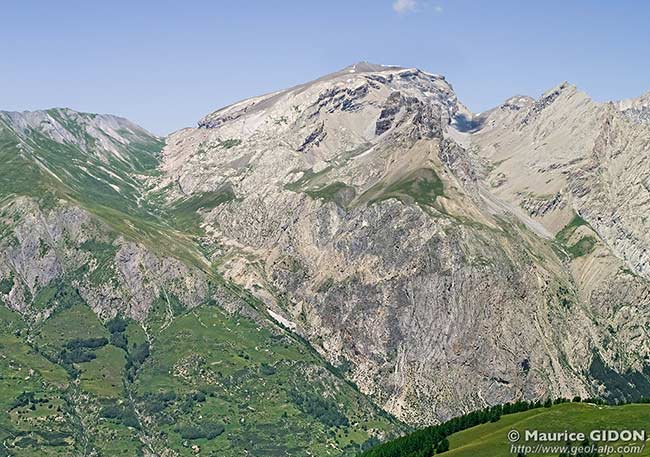

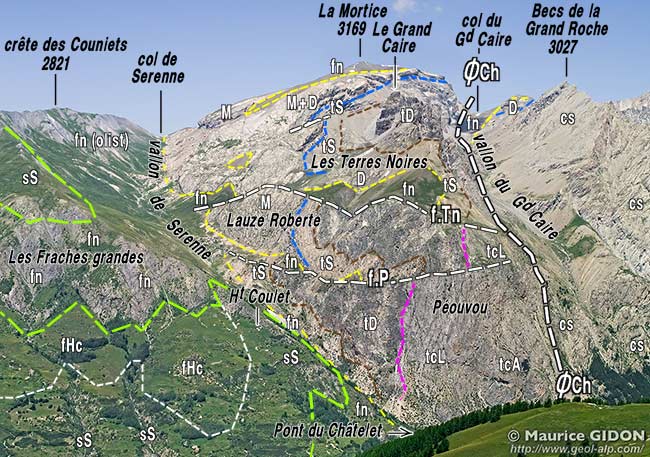

L'extrémité méridionale du chaînon de la Mortice
vue du sud, d'enfilade, depuis la rive gauche de l'Ubaye (prés
de l'Eyssilloun, en rive gauche du vallon de Fouillouse)
f.TN = faille des alpages suspendus des Terres Noires ; f.P = faille du Péouvou.
Le pied occidental des rochers
du Grand Caire est traversé par un talus d'alpage suspendus en vire à flanc du versant, au dessus des abrupts du Péouvou. Il est dénommé "les Terres Noires" car on y voit affleurer les schistes argileux noirs du flysch noir : ils y reposent sur la tranche des bancs jurassiques des abrupts qui soutiennent cette vire par l'intermédiaire d'une "faille des Terres Noires" dont la surface de cassure est presque horizontale (il s'agit d'une ancienne faille extensive qui a été basculée avec les couches de la nappe lors du ploiement de cette dernière). Une deuxième faille très similaire travers la partie haute des abrupts du Péouvou de Serenne (on trouvera des commentaires plus détaillés sur ces cassures à la page "Châtelet").
La dalle calcaire de la Mortice s'enfonce, en rive occidentale du ravin de Serenne, sous les schistes de l'unité de Serenne, qui la recouvrent par l'intermédiaire d'un olistostrome* à matrice de flysch noir briançonnais.
< image plus grande, muette > nouvelle
fenêtreLes croupes herbeuses qui courent depuis le col de
Vars jusqu'au sommet de la Mortice sont celles de la crête
de partage des eaux entre Durance et Ubaye.
La nappe du Châtelet, ployée en demi-voûte,
s'enfonce, de la droite (est) vers la gauche (ouest), sous les
schistes de l'unité de Serenne, qui forment le Paneyron.
La ligne de tirets jaunes situe la base du "complexe
olistolitique"à matrice de flysch noir qui sépare
ces deux unités.
L'astérisque vert situe les brèches à
matériel de roches vertes (RV = ophiolites) qui
se trouvent incluses dans la formation de Serenne. f.Ru = faille du Ruburent (tracé présumé).
En premier plan (rive gauche de l'Ubaye) la crête
sommitale des rochers de Saint-Ours (pour plus de commentaires
voir la page "Fouillouse")
Coupe passant peu au sud du col de Vars, en rive droite
de l'Ubaye
(par C. Kerckhove, légèrement retouché)
s.M = synclinal de Meyronnes ; ?f.R = prolongement
vraisemblable dela faille du Ruburent (voir la page "Fouillouse").
RV = brèches à Roches vertes incluses dans
la formation du col de Vars.
Au contraire, du côté oriental, la succession des couches est entaillée en un abrupt au pied duquel les calcaires triasiques reposent sur les marbres en plaquettes des Becs de la Grand Roche (nappes de Sautron et des Aiguilles de Chambeyron). Toutefois le contact n'est visible que dans la partie inférieure de la rive droite du vallon et à son sommet, au col du Grand Caire, car entre les deux il est masqué par les jupes d'éboulis continues qui garnissent les deux flancs du vallon du Grand Caire.
 |
redessinée sur la base de la carte géologique d'ensemble des Alpes occidentales, du Léman à Digne, au 1/250.000°", par M.Gidon (1977), publication n° 074
carte cliquer sur les imagettes
Légende  |
 |
|
 |
redessinée sur la base de la carte géologique d'ensemble des Alpes occidentales, du Léman à Digne, au 1/250.000°", par M.Gidon (1977), publication n° 074
carte cliquer sur les imagettes
Légende |
|
|
