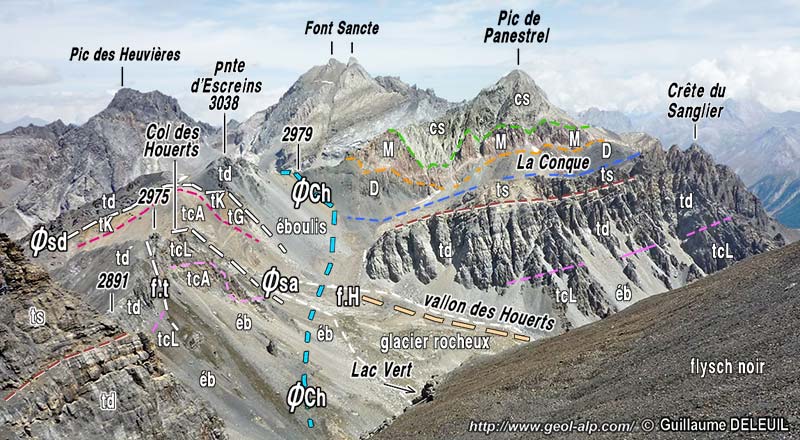

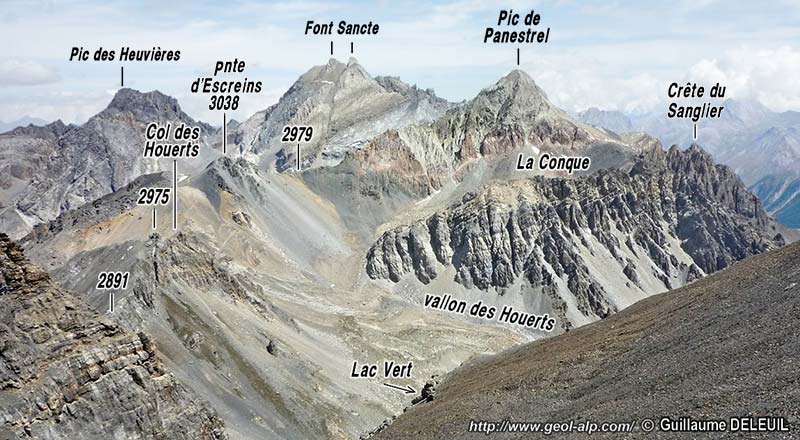

Pic de Panestrel et col des Houerts |
crête de partage des eaux entre Pic des Houerts et Font Sancte
Le Pic de Panestrel (3254) se situe à
un noeud d'arêtes sur la ligne de partage des eaux entre
Guil et Ubaye. Son sommet est une pyramide sculptée dans le matériel jurassique de la nappe de la Font-Sancte,
qui montre là ses affleurements les plus méridionaux.
Ceux-ci s'affrontent dans les pentes occidentales du sommet avec
les affleurements de la nappe du Châtelet qui forment la
Pointe d'Escreins et les abrupts occidentaux du col des Houerts.
Il se développe là un système compliqué d'écailles tectoniques, où les cargneules et les calcaires triasiques inférieurs de la base de la nappe du Châtelet s'imbriquent avec des lames de marbres en plaquettes et de flysch noir. Ces dernières appartiennent au soubassement tectonique de cette nappe, constitué par l'unité inférieure du Guil (= prolongement septentrional probable de la nappe de Sautron).
Ce dispositif, qui a plutôt un pendage ouest, repose en discordance angulaire* sur le Jurassique de la nappe de la Font-Sancte, fortement incliné vers l'est et même rebroussé en renversement dans cette direction : il y a là un contact tectonique la faille des Houerts, qui pend vers l'ouest et dont la vergence* est orientée vers l'est. Puisqu'elle recoupe les surfaces de charriage des nappes elle appartient donc à la famille des cassures tardives de rétro-déversement.
même fenêtre
< image plus grande, muette > nouvelle
fenêtre

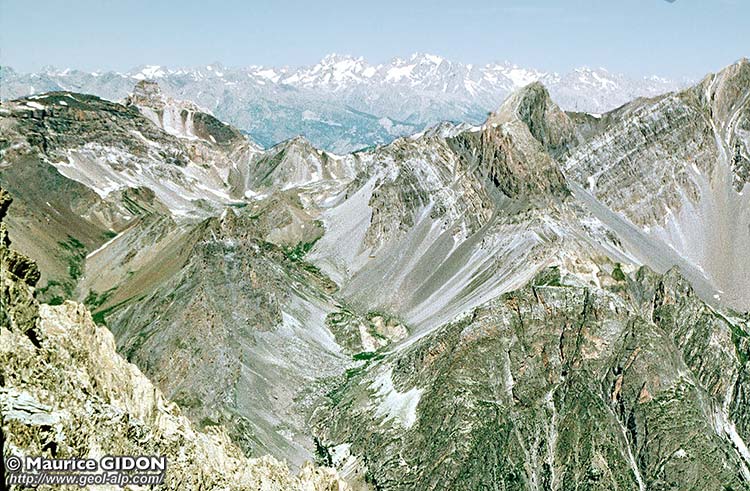

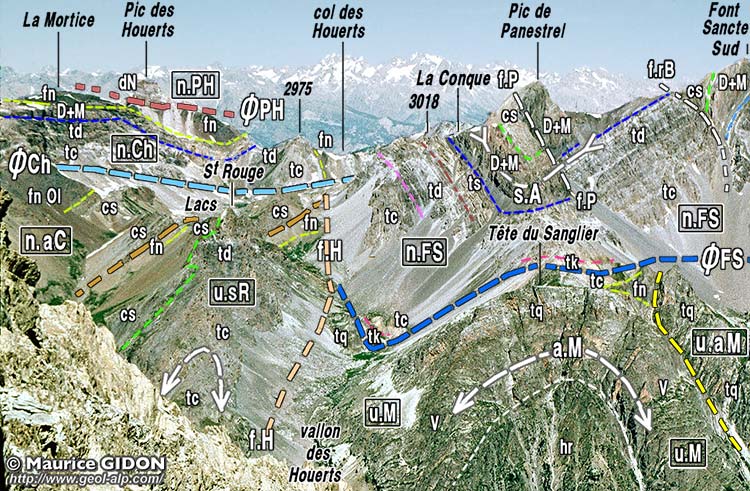

Le versant sud-ouest du pic de Panestrel vu du sud, depuis les crêtes de l'Aiguille de Chambeyron.
ØPH (en blanc cerné de rouge) = surface de chevauchement
de la nappe de Peyre Haute ; ØFS (en blanc cerné de noir) = surface
de chevauchement de la nappe du Châtelet ; ØFS (en rouge) = surface de chevauchement de la nappe de la Font-Sancte ;
f.H (en noir) = faille des Houerts (le compartiment gauche monte en chevauchement sur le compartiment droit) ;
a.M = anticlinal de Marinet ; s.A = synclinal des
Aspaturas.
Les tirets verts soulignent le contact discordant des marbres en plaquettes (cs) directement sur le Trias moyen de l'Unité du Sommet Rouge, rattachée à la nappe de Chambeyron (n.AC).

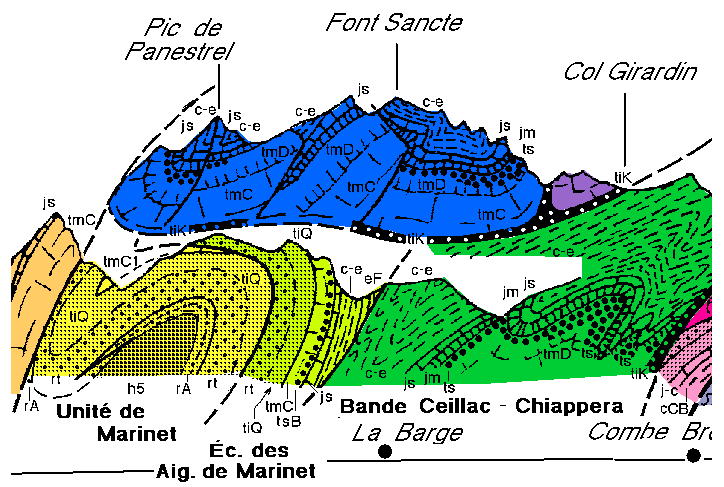

Coupe interprétative de l'entaille des gorges de l'Ubaye
au niveau de la Font-Sancte
Légende
stratigraphique comme sur la carte géologique Aiguille-de-Chambeyron
au 1/50.000° . Les couleurs, qui permettent de distinguer
les unités tectoniques, sont celles du schéma d'interprétation rétrotectonique.
La ligne de tirets qui limite les affleurements de la nappe de la Font Sancte (en bleu) est la faille des Houerts. Les terrains qui formeraient, à gauche de cet accident, la crête de la Pointe d'Escreins ne sont pas représentés sur ce schéma.
Deux structures majeures s'y observent :
- le synclinal des Aspaturas, dont le coeur de marbres
en plaquettes est évidé en une combe longeant le
versant sud-ouest du sommet. Il est nettement déversé
vers l'est et son flanc oriental est affecté d'un repli
anticlinal, déversé dans le même sens, dont
la charnière affecte la barre du Malm au sommet même
du pic.
La formation du synclinal des Aspaturas est sans doute due à
un rebroussement en crochon*, lors du mouvement rétroverse
de la nappe du Châtelet par dessus la nappe de la Font-Sancte,
par le jeu de la faille des Houerts.
- la faille de Panestrel, cassure extensive
NS qui passe à mi hauteur du flanc sud-ouest de la pyramide
sommitale. Elle fait partie de la famille des trois failles qui
parcourent la nappe de la Font-Sancte du SE au NW.
version
plus grande, muette, de cette image

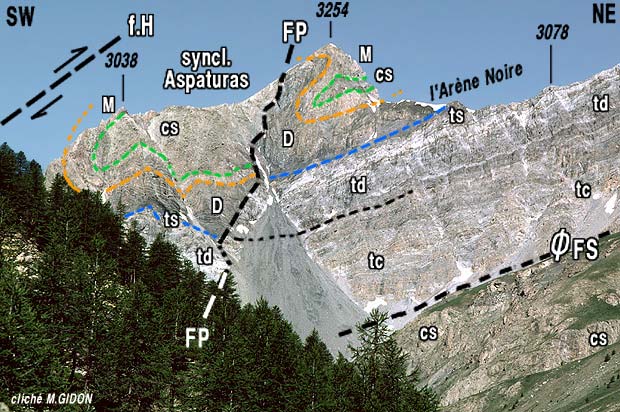

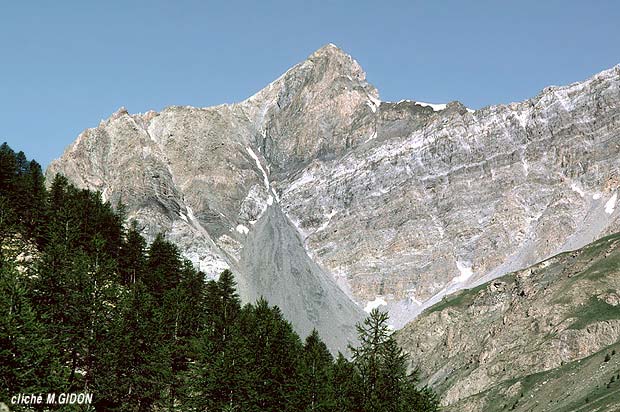

Les abrupts sud-orientaux du pic de Panestrel
vue prise de l'est, depuis les pentes orientales du vallon de
Mary.
ØFS = surface de chevauchement de la
nappe de la Font-Sancte ; f.H = faille des Houerts : l'emplacement
de la surface de chevauchement de cette cassure (enlevée
ici par l'érosion) est indiquée, dans le ciel, pour
montrer que le renversement, vers le NE, du Jurassique du flanc
sud-ouest du synclinal des Aspaturas est attribuable à
son jeu rétroverse (les demi-flèches indiquent le
sens de cisaillement correspondant).
FP = faille de Panestrel. Noter que le pli qui affecte
le Jurassique et les marbres en plaquettes du compartiment droit
(surélevé) n'existe pas dans le Trias sous-jacent
: cela implique une désolidarisation ("dysharmonie*
par décollement") au niveau des schistes du Dogger
inférieur. Le déversement vers le NE de ce pli suggère
également une déformation lors de mouvements "rétroverses",
vers le NE.

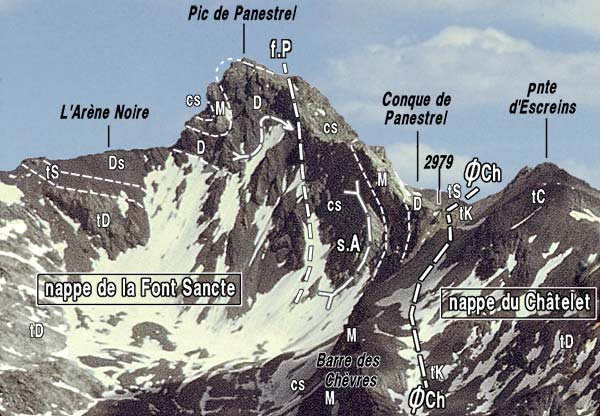

La face nord du Pic de Panestrel, vue du nord-ouest depuis la crête de la Main de Dieu.
f.P = faille de Panestrel ; f.H = faille des Houerts.
Bloc perpectif schématique des chaînons
situés au nord-ouest de la Font-Sancte.
FFS, FRB et FP sont les failles
extensives anciennes (FFS = faille de la Font-Sancte, FRB = faille du haut Rif Bel, FP = faille de Panestrel).
n.A (grisés) = nappe d'Assan ; n. FS = nappe
de la Font-Sancte ; n. Ch = nappe du Châtelet
L'axe du synclinal des Aspaturas passe par le sommet du Pic de
Panestrel. Le sommet nord de la Font-Sancte est formé de
calcschistes néocrétacés qui forment le coeur
d'un "synclinal de la Partietta" (représenté,
mais non dénommé ici)
cartes
géologiques au 1/50.000° à consulter : feuille
Aiguille de Chambeyron
consulter l'aperçu
d'ensemble sur le massif d'Escreins
consulter l'aperçu structural général
sur la zone
briançonnaise méridionale
