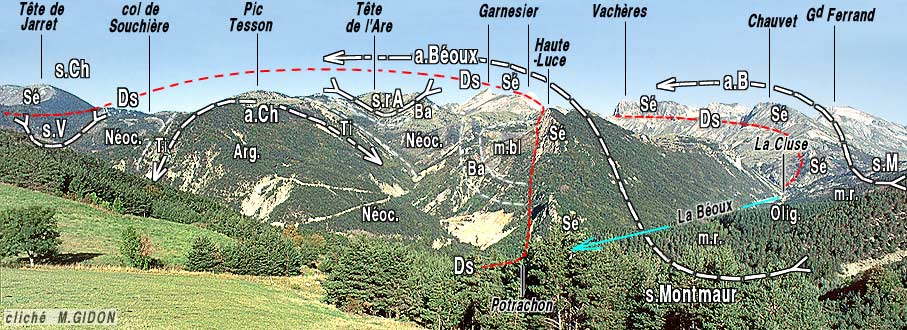

La partie septentrionale des crêtes de rive ouest de la Béoux
vue d'ensemble, de l'est, depuis la Montagne de Montmaur (par dessus la crête du Colombier, qui masque le lit de la rivière) ;
au centre du cliché le vallon de la Salette, vu d'enfilade.

Plis E-W (anté-sénoniens) : s.V = synclinal du Villaret ; a.Ch = anticlinal du Chauvet (= A5a) ; s.rA = synclinal du Rif de l'Are. (= S4) (numérotation de la carte structurale schématique, ci-après)
s.Ch = synclinal NW-SE de Charajaille - Chabottes ; Ds = surface de discordance du Sénonien sur les plis anté-sénoniens.
cliché donnant une vue agrandie de la partie centrale (Potrachon - Haute-Luce) de ce panorama.

même fenêtre < image plus grande, muette > nouvelle fenêtre

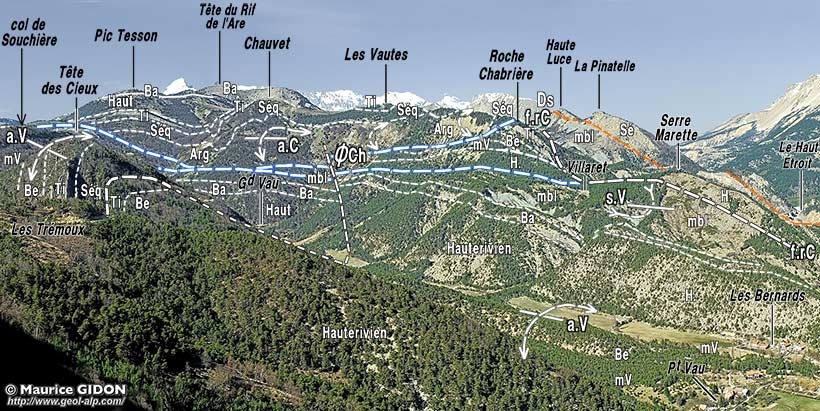

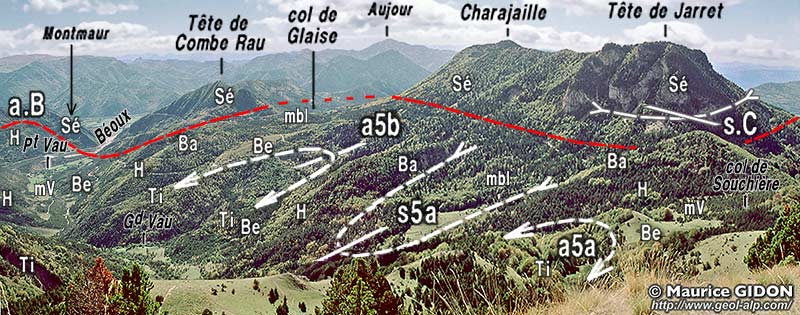

La partie méridionale des crêtes de rive ouest de la basse Béoux (rive droite du vallon de Vau)
vue du nord, depuis le Pic Tesson.

a5b = anticlinal du Vorge ; s.5a = synclinal du Villaret ; a5a = anticlinal du Chauvet.
La crête Combe Rau - Charajaille - Tête de Jarret, qui limite du côté ouest le bassin versant de la Béoux, suit l'axe du synclinal NW-SE, très ouvert, de Charajaille (s.C), pli qui se connecte vers le sud à celui, plus méridien, de Montmaur.
La partie supérieure du vallon des Vaux, orientée E-W, suit le coeur du synclinal du Villaret. En aval du Grand Vau (bord gauche du cliché) le vallon devient presque NS et suit à peu près l'axe de l'anticlinal de la Béoux (a.B), car il suit la combe valanginienne du flanc nord-oriental de l'anticlinal du Vorge, tordu à ce niveau selon la direction N150.

L'anticlinal du Vorge, pli E-W qui plonge du côté oriental sous le flanc ouest du synclinal de Montmaur, affleure suffisamment bien pour permettre d'analyser la manière dont se fait l'interférence de ces deux plis orthogonaux. On y constate que le basculement axial, vers l'est, du premier s'accompagne de la rupture de sa voute par des failles NNW-SSE (parallèles au second) et que, à la faveur de ces failles, les couches sont littéralement "dépliées pour prendre l'azimut de l'axe du pli le plus tardif. Cette géométrie est remarquablement similaire à celle que l'on observe plus au sud aux dépens de l'anticlinal de Châteauneuf d'Oze, dans la vallée du Drouzet.

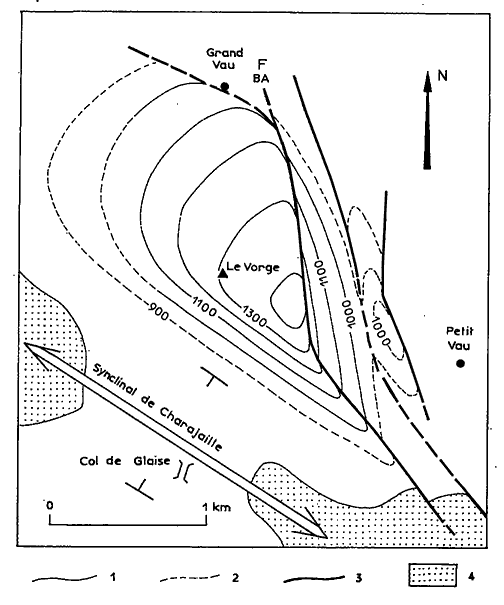

Carte structurale de l'anticlinal du Vorge (a5b) que traverse le ruisseau des Vaux là où le tithonique disparaît périclinalement* vers l'et 1 = courbe de niveau ("isohypse", correspondant en chaque point à l'azimut des couches) de la surface du Tithonique là où ce niveau stratigraphique affleure ; 2 = idem, mais interpolé à partir d'affleurements de niveaux plus élevés (Berriasien , Valanginien) ; 3 = failles (F BA = faille de la Barre de l'Arc ) ; 4 = secteurs masqués sous le Sénonien. (extrait de la publication n° 055 , présentation légèrement retouchée) Noter la ré-orientation des couches, selon la direction NNW-SSE, dans le secteur du faisceau de faiilles entre Grand Vau et Petit Vau.

même fenêtre < image plus grande, muette > nouvelle fenêtre

d'après une image extraite de "google-earth"
même fenêtre < image plus grande, muette > nouvelle fenêtre
Les montagnes de rive droite du Petit Buëch, au nord de Veynes.

ØG = chevauchement des la Crésière ; ØC = chevauchement de Champerus ; f.J = faille de Jarret (voir la page "Agnielles") ; ØCh = chevauchement du Chauvet (voir la page "Béoux occidentale").
Les plis post-sénoniens (d'Oze, de la Plate, de Lus, de la Béoux) sont représentés seulement par leurs axes (tirets longs, orangé clair).
Surcharges de couleur : bleu = jurassique supérieur ; aucune = Crétacé inférieur ; vert = marnes bleues apto-albiennes ; jaune = Sénonien ; rose = oligocène (surtout molasses rouges).
