La crête orientale du Dévoluy,
au sud du col du Noyer
Le chaînon qui, au sud du col du Noyer,
est jalonné par le Pic Ponsin, le Bec de l'Aigle, le sommet
de Raz-de-Bec et enfin la crête de Porel (sommet des Banards),
représente le fragment le plus méridional de la
longue barrière qui sépare le Dévoluy de
la dépression du Champsaur. Il est constitué par
le crêt du Sénonien du flanc est du grand synclinal
de Saint-Étienne-en-Dévoluy.
version
plus grande, muette, de cette image

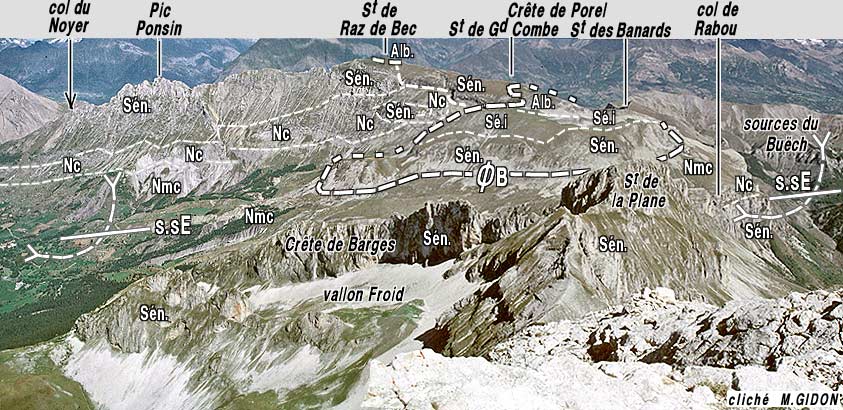

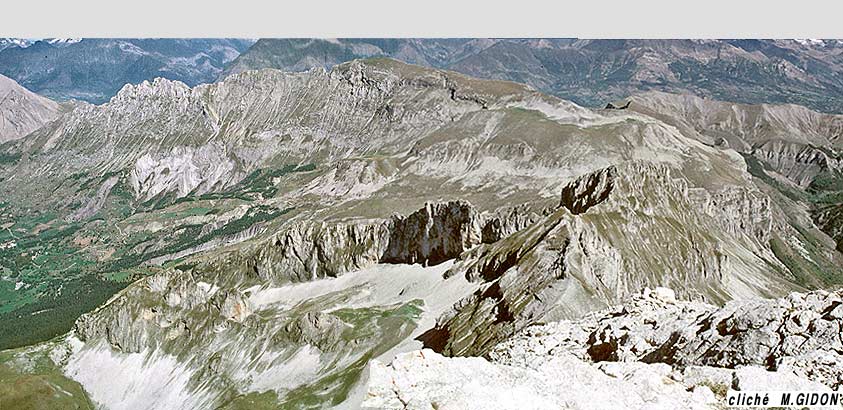

Le chaînon du Bec de l'Aigle et de Raz-de-Bec
vu depuis le sommet du Pic de Bure
en avant plan vue plongeante sur les cirques glaciaires
du vallon d'Ane et du vallon froid qui échancrent profondément
la dalle sénonienne de la montagne de Barges.
s.SE = synclinal de Saint- Étienne : les tirets
gras cernent les paquets de Sénonien qui reposent sur le
Nummulitique du flanc oriental de ce pli. La flèche indique
le sens de mouvement de leur mise en place (essentiellement par
le jeu du "chevauchement des Banards")
À son extrémité sud ce
chaînon se montre affecté par un pli-faille qui ramène
le Sénonien en chevauchement sur le Nummulitique du flanc
oriental du val de Saint-Étienne. La tranche de couches
chevauchantes a en outre été presque complètement
isolée par l'érosion, de sorte qu'elle y forme une
klippe.
même fenêtre
< image plus grande, muette > nouvelle fenêtre

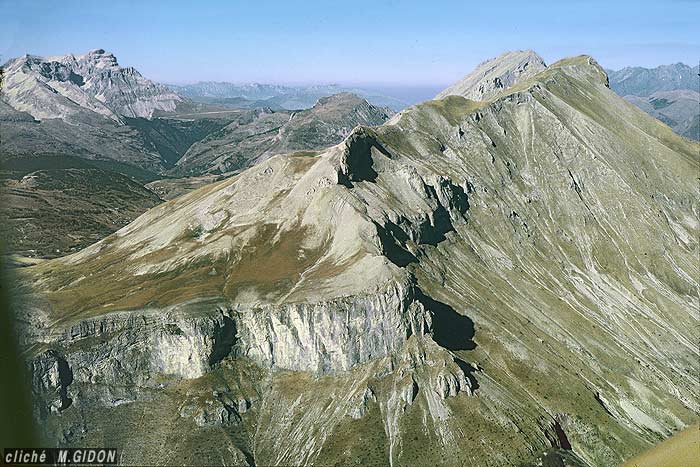

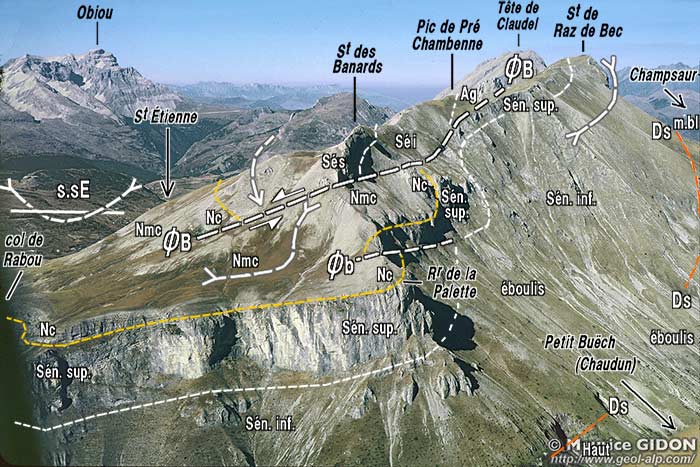

La crête orientale du Dévoluy (Crête de
Porel) entre le sommet de Raz-de-Bec et le col de Rabou
vue d'avion, du sud, depuis l'aplomb du Pic des Ruines de Luvie.
La dépression orientale du Dévoluy (synclinal
de Saint-Étienne) est ici vue presque d'enfilade. Le rebord
d'érosion qui entaille le Sénonien pour mettre à
nu les terrains plus anciens dans le massif de Rabou forme les
falaises de premier plan qui dominent la rive droite du Petit
Buëch et tournent à angle droit pour rejoindre, en
arrière-plan droit, la rive gauche du Champsaur.
Le Sénonien et le Nummulitique dessinent les crochons d'un
pli-faille, rompu par la surface du "chevauchement
des Banards" (ØB), dont l'âge
est évidemment post-Oligocène. Un chevauchement
mineur, satellite (Øb), redouble les calcaires nummulitiques
du Rocher de la Palette
DS = surface de discordance du Sénonien
Assez curieusement la surface de ce chevauchement
des Banards plonge vers l'ouest (vers l'intérieur
du synclinal de Saint-Étienne), c'est-à-dire dans
le sens de la vergence* de cet accident. De ce fait la galette
de Sénonien qui repose sur les couches nummulitiques du
versant ouest de la crête est inclinée vers le vallon
à la façon d'un béret posé sur le
côté de la tête.
même fenêtre
< image plus grande, muette > nouvelle
fenêtre

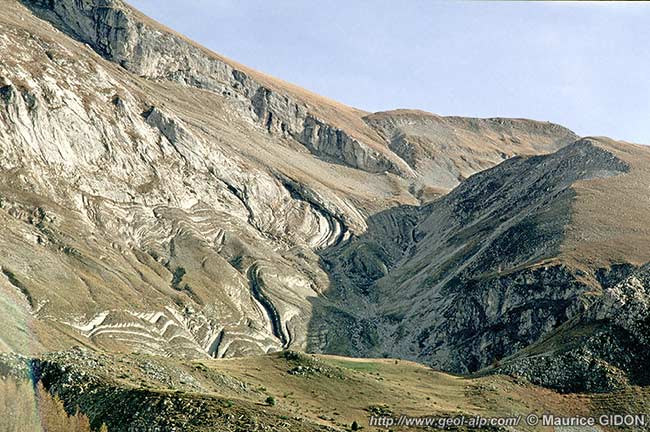

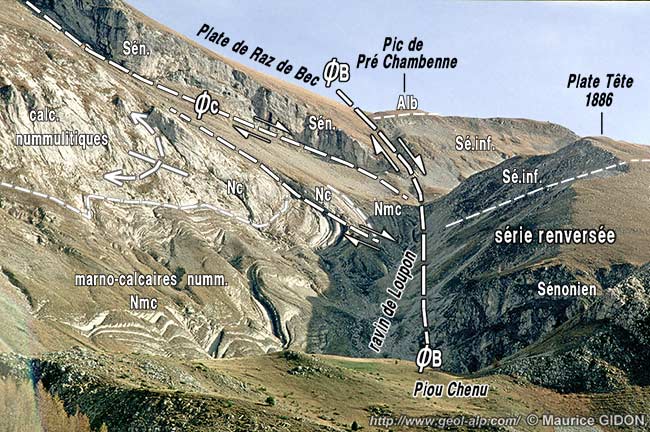

Le vallon de la Grand Combe (versant ouest du sommet de
Raz-de-Bec)
vu d'enfilade, depuis le Clôt du Goutay (route pastorale
du col de Rabou).
Le vallon suit la surface principale du chevauchement
des Banards (ØB), qui est très visiblement
inclinée vers la droite (vers l'ouest). La cassure secondaire,
Ø' visible sur ce versant semble correspondre à
celle notée Øc sur les clichés du
versant oriental (voir ci-après).
Cette disposition implique que ce chevauchement
s'était déjà formé avant qu'intervienne
le plissement et qu'il a ensuite été basculé
vers l'ouest avec les couches du flanc oriental du synclinal
de Saint-Étienne.
On peut penser que l'effort de serrage cisaillant qui a créé
le chevauchement a été induit par l'avancée
des nappes de l'Embrunais. Son basculement, et le plissement N-S
qui en est la cause, sont très probablement liés
au soulèvement final du massif du Pelvoux (plus récent
par conséquent). Il est remarquable qu'un dispositif qui semble relever de la même explication s'observe plus au nord dans les pentes orientales de la crête de Faraut (voir la page "Chauffayer") ainsi qu'à la montagne de Gicon.
Cette interprétation s'accorde avec
le fait l'on retrouve bien un chevauchement similaire, mais à
pendage "normal" vers l'est, sur le versant oriental
de la crête de Porel - Raz de Bec. Ce chevauchement du
col de Chétive rompt l'anticlinal de Chaudun au niveau
du Tithonique et des Terres Noires (voir page "Chaudun"). On peut donc penser qu'il
s'agit de la même cassure, tordue de façon antiforme*.
même fenêtre
< image plus grande, muette > nouvelle
fenêtre
Le versant est de la crête de Porel - Raz de Bec,
vu des pentes nord- septentrionales du Pic Mélette.
ØB = chevauchement principal des Banards
(le tracé dans le ciel, sur la droite matérialise
l'hypothèse selon laquelle il se prolonge vers l'est par
le chevauchement du col de Chétive (voir page "Chaudun"),
au prix d'une torsion antiforme.
Øb, Øc = chevauchements satellites
secondaires.
DS = surface de discordance du Sénonien ; A.gr
= grès verts de l'Albien supérieur.
L'examen plus détaillé des excellents
affleurements de ce secteur montre en outre que le chevauchement
principal s'accompagne de failles inverses satellites, visibles
sur les deux versants de la crête.
même fenêtre
< image plus grande, muette > nouvelle
fenêtre

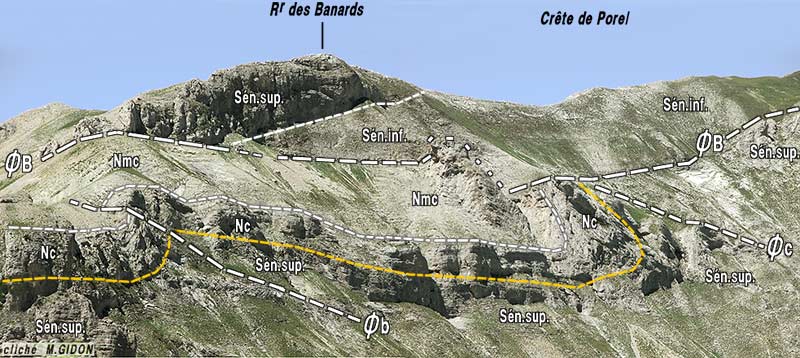

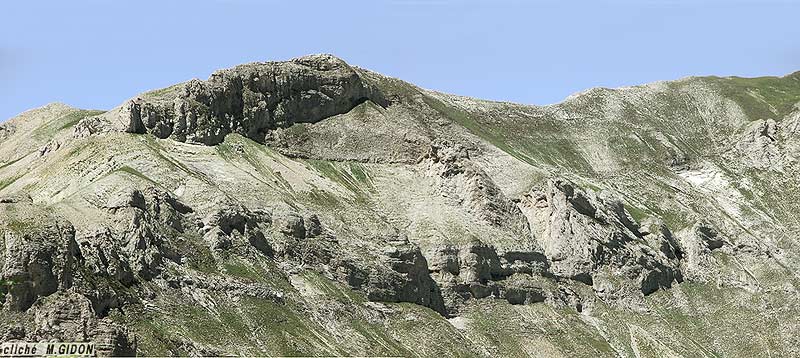

Détail du versant est de la crête de Porel,
vu des pentes nord- septentrionales du Pic Mélette.
ØB = chevauchement principal des Banards
; Øb, Øc = chevauchements satellites
secondaires.
Le cliché et la coupe ci-après
replacent les accident de la crête de Raz de Bec - Porel
dans le contexte structural d'ensemble du secteur.
plus grande, muette

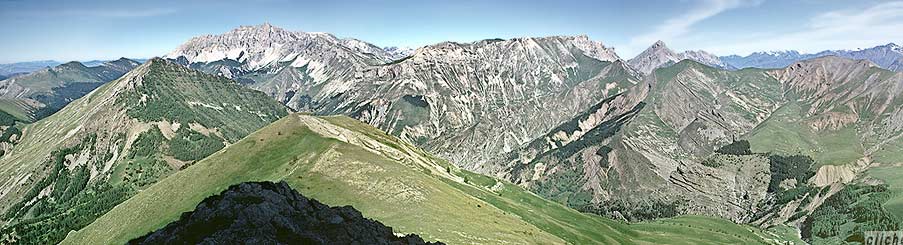

Panorama de l'extrémité sud-est du Dévoluy.
pris à l'ouest du sommet du Pic de Gleize, depuis le point
2146 de la crête de la Montagne de Chaudun, vers le nord-ouest
ØB = chevauchement (post-Sénonien, vers l'ouest)
des Banards (= crête de Porel). Les pointillés matérialisent
l'hypothèse selon laquelle il représente le prolongement
vers l'ouest du chevauchement du col de Chétive, au prix
d'une torsion antiforme (ce dernier phénomène permet
également de comprendre pourquoi la chevauchement des Banards
proprement dit a un pendage vers l'ouest).
Plis N-S (post-Sénoniens), vus de biais : a.B
= coupole anticlinale de Bure ; s.SE = synclinal de Saint-Étienne
; a.Ch = anticlinal de Chaudun ;
La partie gauche du cliché montre les sommets arrondis
de la partie nord du massif de Rabou, en contrebas droit desquels
coule le Petit Buëch, dominés par le rebord du Sénonien
du Dévoluy.
a.RL = anticlinal des Ruines de Luvie (pli E-W , anté-Sénonien,
vu d'enfilade) ;
Coupe de l'extrémité sud-est du Dévoluy
par M.GIDON (extrait de la légende de la carte au 1/50.000°
Saint-Bonnet)
légende des couleurs
(Ø = chevauchement des Banards)
cartes géologiques
à 1/50.000° (*) à consulter : feuille Saint-Bonnet
