extrémité septentrionale du chaînon
de la Grande Sure
La crête de partage des eaux entre les
versants est et ouest du chaînon de la Grande Sure est d'abord
formée, avec les sommets de la Grande Vache (1764 m) et
de la Petite Vache (1735 m) par le crêt urgonien du flanc
oriental de l'aire anticlinale de la Chartreuse orientale
(voir la page "Vache-Génieux").
Plus au nord elle est brièvement formée, à
la Crête des Charmilles (1628 m), par le crêt des
calcaires du Fontanil et enfin, avec l'échine de l'oratoire
de None, par la voûte tithonique d'un court mont dérivé*
correspondant à l'anticlinal de Fourvoirie.
même fenêtre
< image plus grande, muette > nouvelle
fenêtre
L'extrémité septentrionale du chaînon de
la Grande Sure, versant Guiers Mort
vus du nord, depuis les Rochers d'Arpison
f.a.G = flexure anticlinale de Génieux
; f.s.V = flexure synclinale de la Petite Vache ; a.F.
= anticlinal de Fourvoirie (pli principal de la Chartreuse occidentale
à cette latitude) ; a.E. = anticlinal des Égaux.
Ø1 = chevauchement de la Chartreuse occidentale
(= "faille de Voreppe") et sa cassure satellite Ø'
(cf. coupe de Fourvoirie)
;
', " = chevauchements mineurs des basses pentes de Curière (nord-ouest
du pont de l'Orcière), qui redoublent le Tithonique en
fond de vallée (voir la page "Guiers Mort").
cFi désigne l'ensemble des couches à faciès
calcaires du Fontanil en forts bancs résistants (formation
du Fontanil inférieure et partie supérieure de la
formation du Chevalon)
Cette crête domine du côté
NW le profond ravin de Chorolant, qui coupe orthogonalement les
structures majeures en incisant les pentes raides qui tombent
sur Saint-Joseph de Rivière.
même fenêtre
< image plus grande, muette > nouvelle
fenêtre

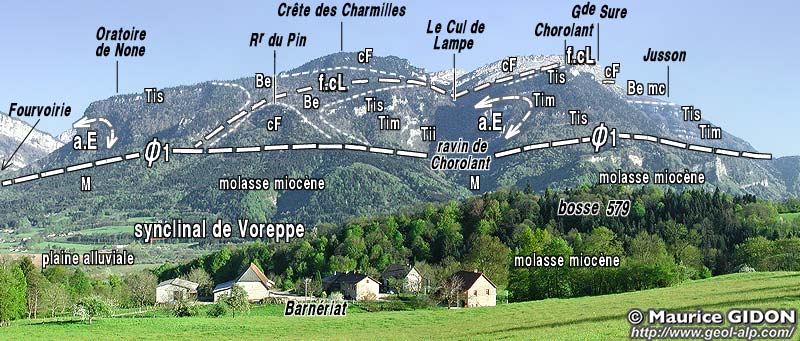

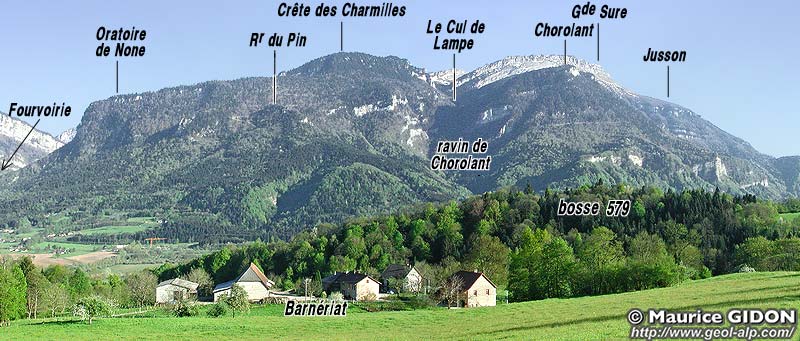

L'extrémité septentrionale du chaînon de
la Grande Sure : versant ouest
vus du nord-ouest, depuis le village de Grassetière au
sud de Miribel (la bosse 579 masque la dépression alluviale
de Saint-Joseph de Rivière).
(suite du panorama sur la gauche à la page "Saint-Laurent-du-Pont")
a.E = anticlinal des Égaux ; f.cL
= faille du Cul de Lampe ; Ø1 = chevauchement de
Voreppe
Le ravin de Chorolant draine d'abord les alpages
hauteriviens du versant nord de la Grande Sure, puis il perce
la barrière des calcaires du Fontanil en y découpant
le petit cirque du Cul de Lampe. On y voit le contact direct entre
le Tithonique de Chorolant et les calcaires du Fontanil de la
crête de la Sure, qui sont juxtaposés par la faille
du Cul de Lampe. Cette faille extensive N-S, dont le compartiment
oriental est abaissé, se poursuit vers le sud au moins jusqu'à la Grande Sure, mais on perd sa trace au nord de la crête des Charmilles.
même fenêtre
< image plus grande, muette > nouvelle
fenêtre

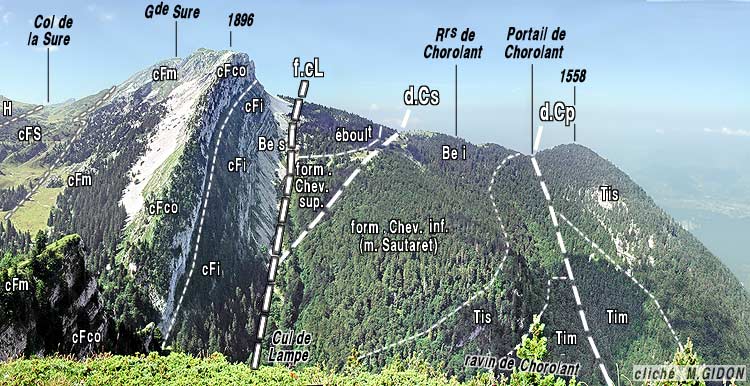

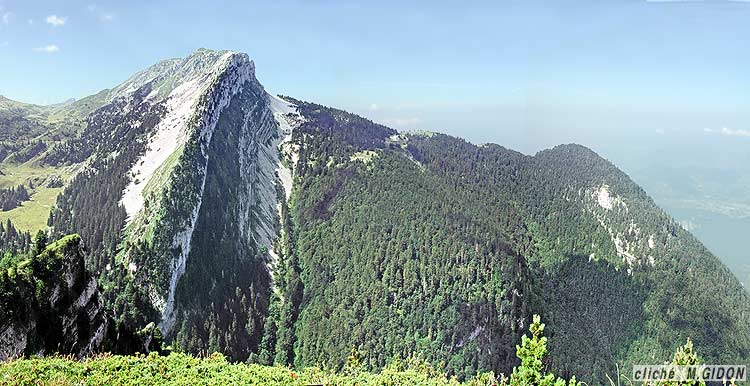

La rive gauche du ravin de Chorolant (versant nord des crêtes
de la Grande Sure)
vu du nord, depuis le sommet des Rochers de la Charmille
d.Cp = décrochement du Portail de Chorolant
; d.Cs = décrochement sud de Chorolant (c'st par
un effet de perspective que ces deux failles, parallèles,
semblent converger vers l'arrière) ; f.cL = faille
du Cul de Lampe (rien n'indique que son tracé, masqué
sous les éboulis, soit dévié par celui de
d.Cs); s.S = synclinal transverse de la Sure (son
axe plonge ici vers le NE).
cFi désigne l'ensemble des couches à faciès
calcaires du Fontanil en forts bancs résistants (formation
du Fontanil inférieure et partie supérieure de la
formation du Chevalon)
Dans ce secteur la situation se complique en outre par la présence
des décrochements de Chorolant, de tracé SW-NE.
Le décrochement du Portail traverse la gorge peu en aval
du Cul de Lampe puis, en rive droite, ne décale pas de
façon visible le tracé de la faille du Cul de Lampe.
En effet il semble bien que cette dernière se poursuive
non pas à l'est de l'échine de l'oratoire de None
mais dans les pentes boisées de son versant ouest, où
elle va finalement être sectionnée par le chevauchement
de Voreppe).
La partie moyenne du ravin de Chorolant donne
une bonne coupe de la marge occidentale de la Chartreuse, notamment
en montrant la charnière de l'anticlinal des Égaux
dans les couches du Tithonique : elle se développe complètement
en rive gauche mais son flanc ouest est enlevé par l'érosion
en rive droite).
même fenêtre
< image plus grande, muette > nouvelle
fenêtre

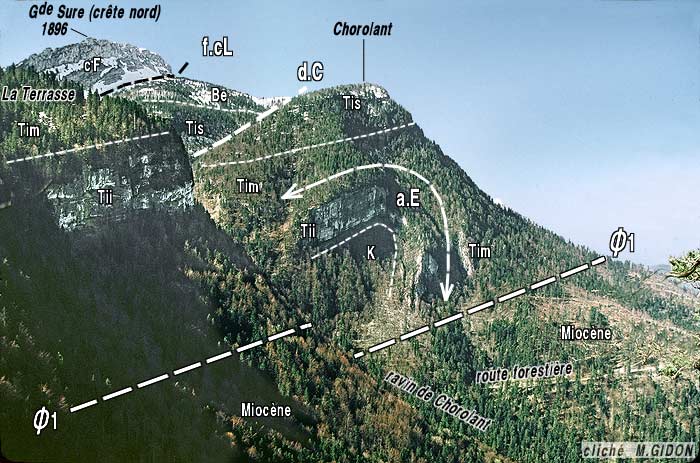

Les pentes de Chorolant au niveau du talus dominant les abrupts
inférieurs
vues du nord, depuis le Rocher du Pin.
f.cL = faille du Cul de Lampe ; d.C =
décrochement du Portail de Chorolant ; a.E = anticlinal
des Égaux ; Ø1 = chevauchement de Voreppe.
Plus au nord, au Rocher du Pin, la charnière
complète se reconstitue et se voit même au niveau
des calcaires du Fontanil ; mais elle y est rompue par des cassures
chevauchantes, satellites du chevauchement de Voreppe.
(figure agrandissable)
Pour plus de détails et pour les explications
qu'appelle cette coupe, voir le fascicule
n°1S
NB. Cette coupe est orientée en sens inverse
de presque toutes les figures de cette page
cFm désigne ici l'ensemble des couches à
faciès calcaires du Fontanil en forts bancs résistants
(formation du Fontanil inférieure et partie supérieure
de la formation du Chevalon)
La partie aval du ravin de Chorolant, en contrebas
du talus peu incliné suivi par la route forestière,
traverse les escarpements de molasse miocène de la partie
orientale du synclinal de Voreppe et rejoint la plaine alluviale
(ancien lac) de Saint-Laurent-du-Pont par un cône de déjections
sur lequel est installé le village de Saint-Joseph
de Rivière.
|

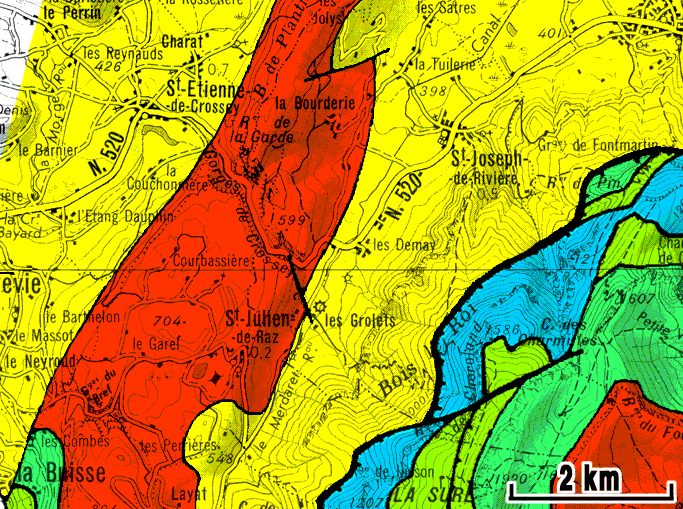

Carte géologique simplifiée
des confins occidentaux de la Chartreuse au sud de Saint-Laurent-du-Pont
(fond topographique d'après la carte IGN au 1/100.000°)
carte cliquer sur les imagettes
Légende
|
 |
cartes géologiques au 1/50.000° à consulter : feuilles
Grenoble et Voiron
