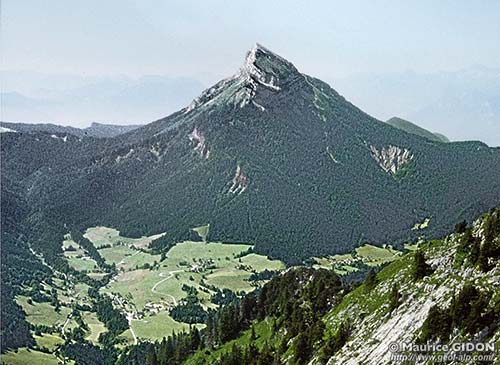

Vue d'ensemble du versant nord de la montagne (prise
depuis le Grand Som).
En arrière plan gauche la Matheysine et à
droite le Vercors
Ce panneau d'Urgonien appartient pour l'essentiel au flanc est du synclinal du Sappey, dont on voit la charnière s'ébaucher dans les abrupts occidentaux au nord du sommet . Du point de vue géomorphologique c'est donc un "volet" synclinal (c'est-à-dire la moitié d'un synclinal perché).
même fenêtre

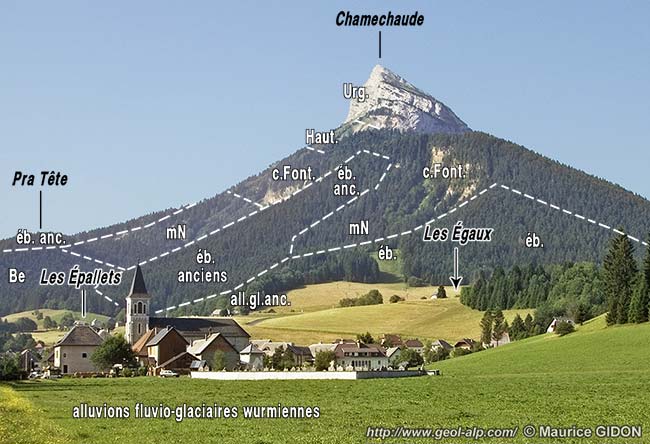

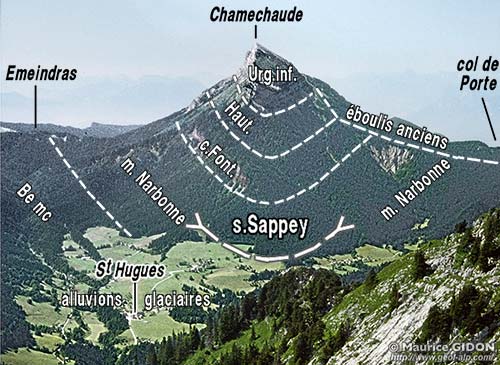

< image plus grande, muette > nouvelle fenêtreLa pyramide urgonienne sommitale de Chamechaude
vue du nord, depuis les environs de Saint-Pierre-de-Chartreuse.
L'allure particulièrement élancée qu'affecte la montagne, sous cet angle, tient à ce que la dalle urgonienne qui la constitue est vue d'enfilade. La torsion synclinale des couches est manifeste dans sa partie la plus basse, peu à droite du milieu du cliché. La bosse boisée d'avant-plan (Bois des Joyaux) est constituée par les calcaires du Fontanil, qui se profilent devant la base de l'Urgonien du simple fait de la perspective en contre-plongée.
|
même fenêtre
< image plus grande, muette > nouvelle fenêtre

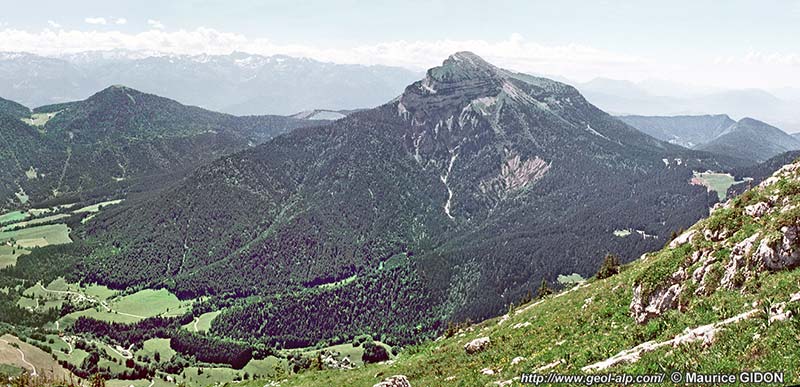

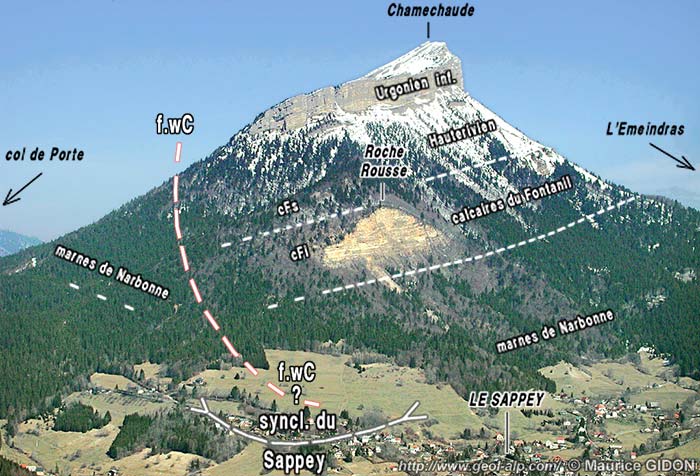

Le versant méridional de la montagne de Chamechaude
vu du sud, pratiquement dans l'axe du synclinal, depuis le Saint-Eynard
Au dessus des marnes de Narbonne l'érosion a
enlevé tous les terrains du flanc ouest du synclinal. L'Urgonien
du sommet, incliné vers l'ouest, est un typique "volet"
synclinal qui se rattache au flanc oriental du synclinal du Sappey.
Le village du Sappey est installé sur les marnes de Narbonne évidées
en une dépression ceinturant le pied des abrupts calcaires.
N.B. le décrochement Bachassons-Bellefond (cf coupe ci-dessous)
n'est pas visible sur ce cliché, car il passe en arrière-plan
des falaises urgoniennes. Il traverse les bois du versant ouest
à gauche du symbole de charnière.

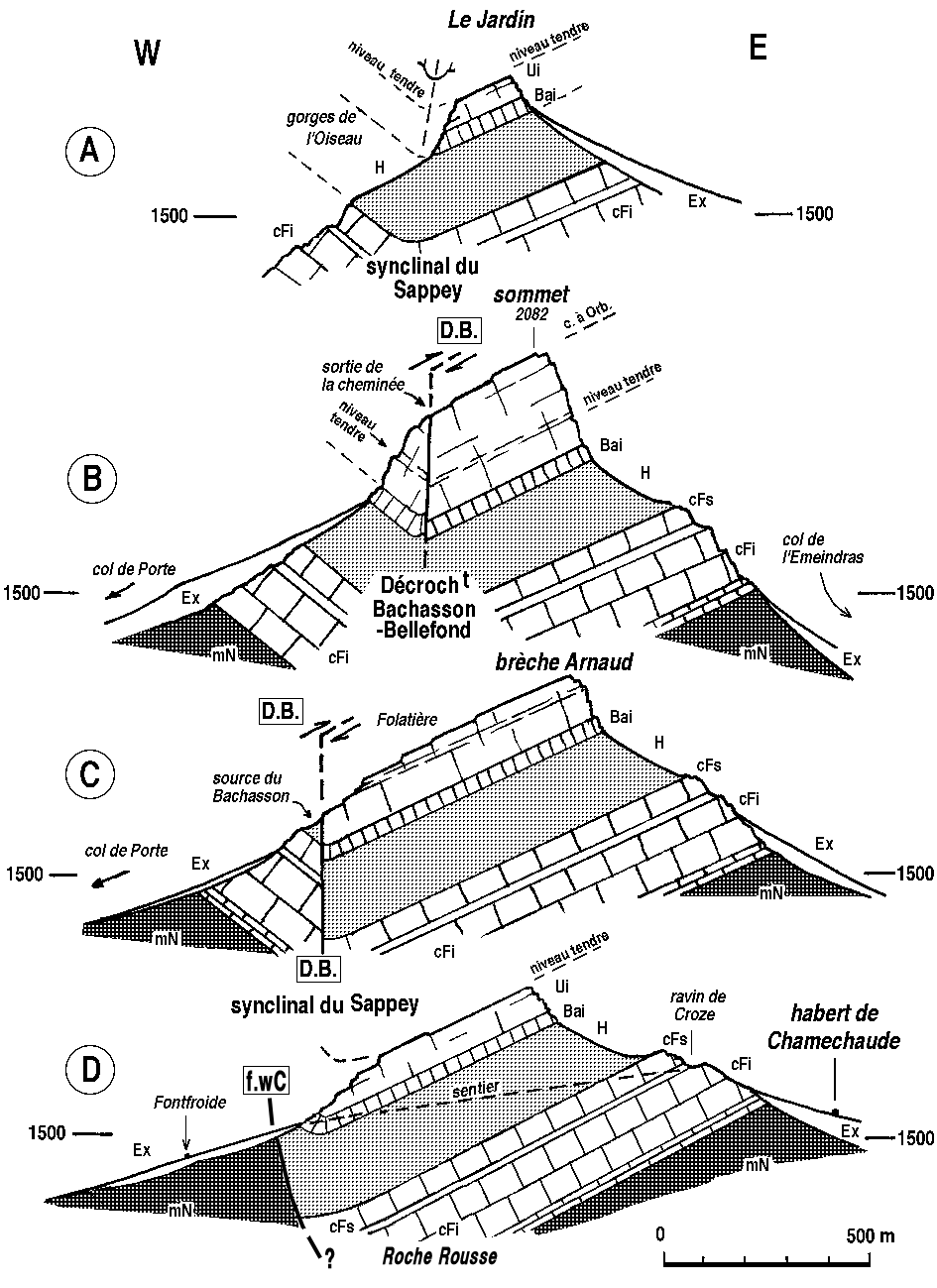

Coupe de la partie haute de la montagne
Pour plus de détails et pour les explications qu'appelle cette coupe, voir le fascicule n°1O
même fenêtre
< image plus grande, muette > nouvelle fenêtre

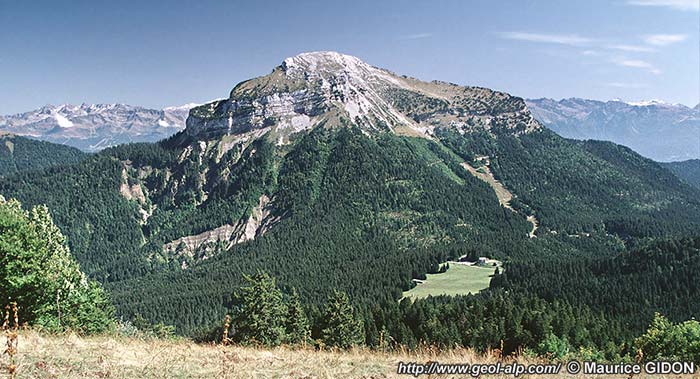

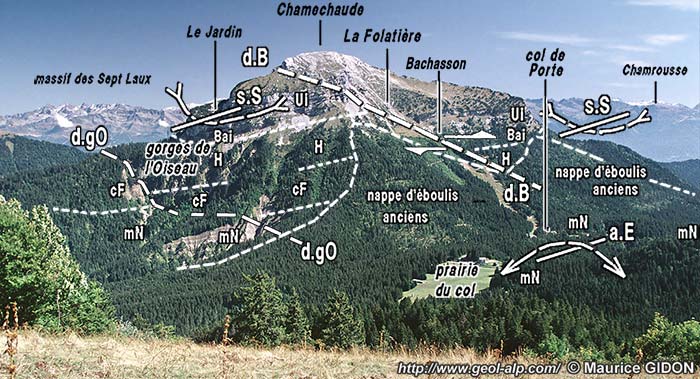

Le versant occidental de Chamechaude
vu du nord-ouest, depuis le sommet de Canaple.
D.B = décrochement de Bellefond - Bachasson : noter le décalage de l'axe du synclinal du Sappey (s.S) ; a.E = anticlinal de l'Écoutoux
Par contre ils affleurent largement dans les ravins, encore en cours de creusement actuellement, du versant oriental. On y voit bien les "membres"* qui, dans le détail, subdivisent les formations géologiques majeures ou qui font transition entre ces dernières (principalement en ce qui concerne les calcaires du Fontanil).
même fenêtre
< image plus grande, muette > nouvelle fenêtre

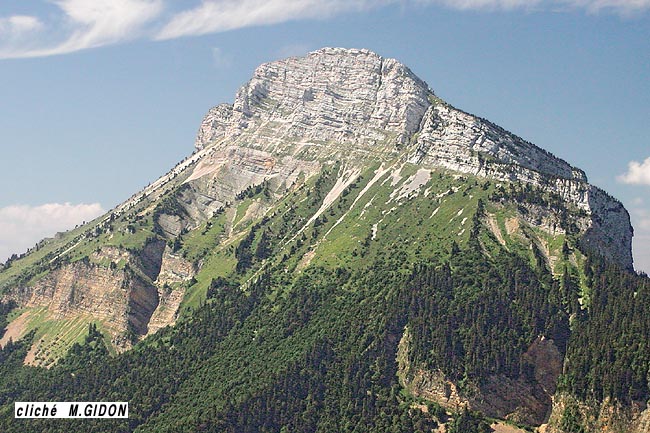

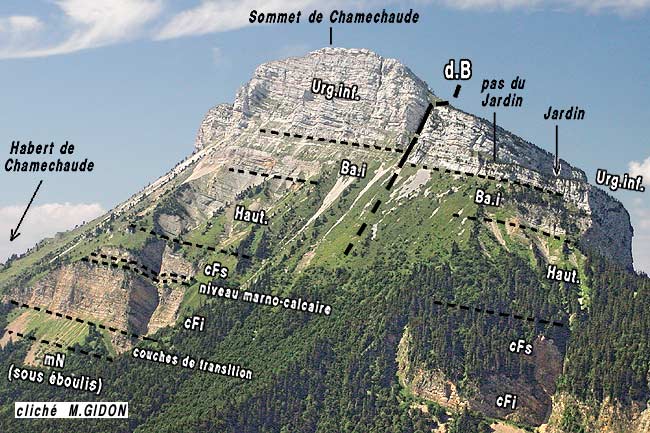

Versant est de la montagne de Chamechaude
vu depuis les pentes de Pravouta
Ce versant, le plus raviné, montre bien la succession des
strates, ce qui permet de repérer finement les limites
des "membres"* successifs que l'on y distingue.
d.B = décrochement du Bachasson : ici son rejet
dextre occasionne seulement un faible surhaussement du compartiment méridional (celui de gauche) car le mouvement
n'était pas vraiment horizontal mais comportait une inclinaison
vers l'ouest, d'une valeur assez proche de celle du pendage des
couches (voir le schéma ci après).
en fonction de la position où l'on se trouve dans le pli et de l'inclinaison du déplacement.
(appliqué au cas de l'anticlinal de l'Écoutoux et du synclinal du Sappey)
Le rejet vertical dans les falaises orientales de Chamechaude correspond au décalage vertical à l'extrémité gauche de la flèche supérieure droite (sous le "c" du mot "déplacement").
 |

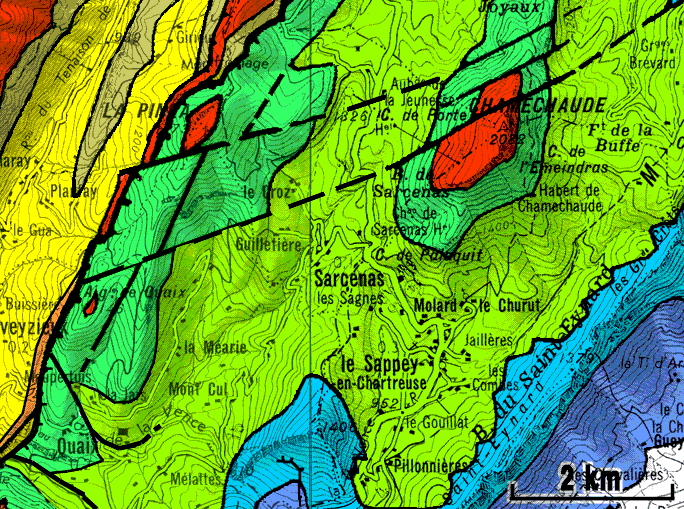

(fond topographique d'après la carte IGN au 1/100.000°)
