Lancey, Sainte-Agnès, Saint-Mury
|
Les collines bordières au sud-est
de Brignoud et de Lancey
Au sud-est de Brignoud et de Lancey les collines
bordières sont traversées presque orthogonalement
par la Combe de Lancey (qui évacue les eaux du Lac Crozet
et du versant ouest de la Lance de Domène) et, plus au
nord, par vallée de Saint-Mury (que draine le ruisseau
de Vorz, émissaire du Lac Blanc de Freydane et du Grand
Pic de Belledonne). ...
image sensible au survol et au clic

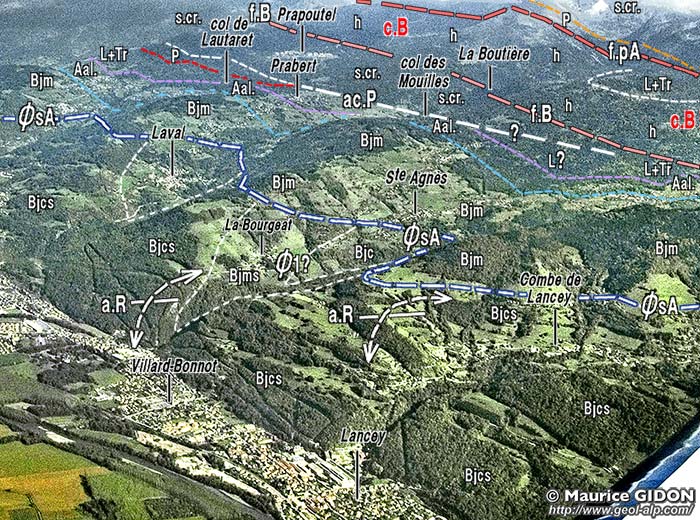

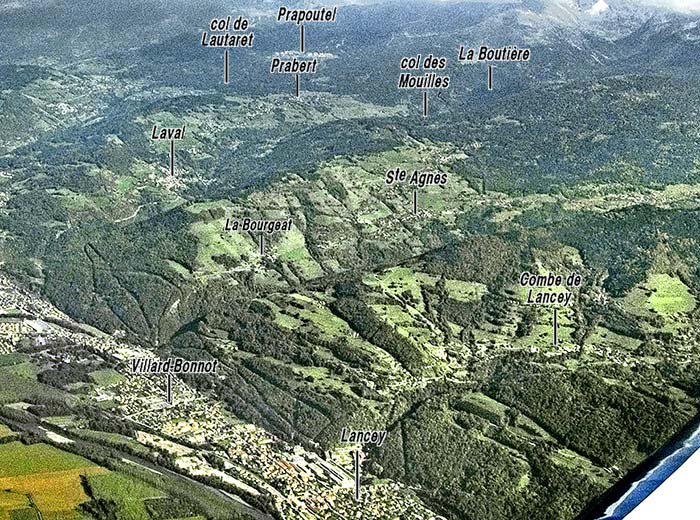

La bordure sud-est du Grésivaudan à l'est de
Villard Bonnot vue de l'ouest, de l'aplomb du Grésivaudan à l'est
de Saint-Nazaire les Eymes
Ø1? = surface de l'hypothétique
chevauchement redoublant le Bajocien inférieur ; ØsA
= chevauchement de Sainte-Agnès ; a.D = anticlinal
de Domène ; s.C = synclinal de Combeloup ; a.R
= anticlinal de Revel ; ac.P = accident de Prabert (faille
extensive à compartiment oriental soulevé) ; f.B
= faille de la Boutière ; f.PA = faille du Pré
de l'Arc ; c.B = compartiment de la Boutière, pris
entre les deux failles précédentes (souvent considéré,
à tort, comme un tronçon de l'accident médian
de Belledonne).
Légende stratigraphique pour le Bajocien des collines
bordières : voir la coupe ci-après

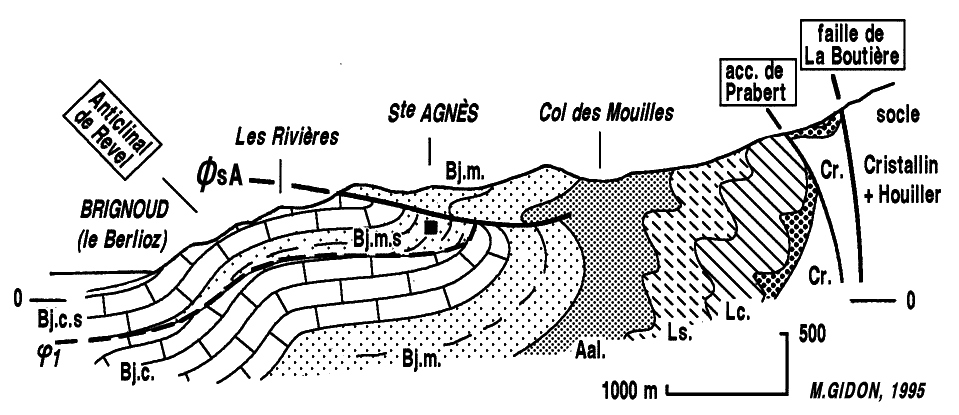

Coupe en rive droite de la vallée de Saint-Mury
;
version
plus grande de cette image
j1 = surface de chevauchement
du probable redoublement du Bajocien inférieur calcaire
; j2a = chevauchement de Sainte-Agnès
Bjc.s = Bajocien inférieur calcaire (zone
à Humphriesianum), barre supérieure ; Bjms
= niveaux marneux intermédiaires du Bajocien inférieur
(âge précis incertain) ; Bjc. = Bajocien inférieur
calcaire (zone à Humphriesianum) ; Bjm = Bajocien
basal marneux (zones à Sauzei et à Sowerbyi) ; Aal.
= Aalénien supérieur et moyen ; Ls = "Lias
schisteux" (Aalénien inférieur (?) Toarcien
et Domérien) ; Lc = "Lias calcaire" (Carixien
à Hettangien) ; Tr = Trias ; Tr.+Perm. =
Trias et Grès d'Allevard, là où ces derniers
sont stratigraphiquement présents
image sensible au survol et au clic

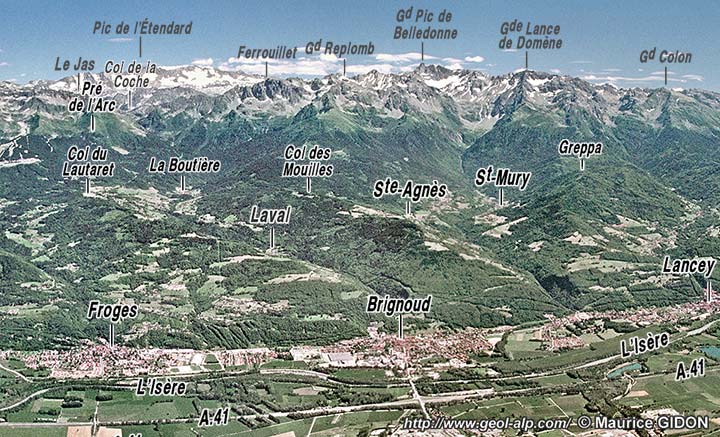

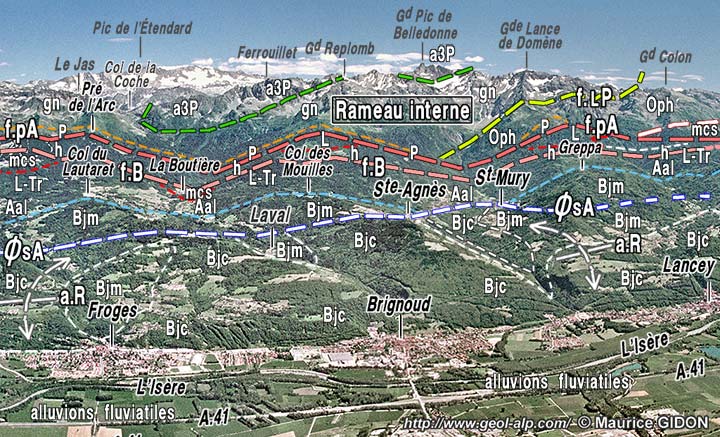

Les collines entre le vallon de Saint-Mury et le Doménon vue d'avion, de l'ouest, depuis l'aplomb de la plaine de l'Isère
à l'est de Meylan.
Ø1? = surface de chevauchement du probable
redoublement du Bajocien inférieur ; ØsA = chevauchement de Sainte-Agnès ; a.D = anticlinal
de Domène ; s.C = synclinal de Combeloup ; a.R
= anticlinal de Revel ; f.B = faille de la Boutière
; f.PA = faille du Pré de l'Arc ; c.B = compartiment
de la Boutière, pris entre les deux failles précédentes
(souvent considéré, à tort, comme un tronçon
de l'accident médian de Belledonne)..
Légende stratigraphique pour le Bajocien des collines
bordières : voir la coupe ci-après
version
plus grande de cette image

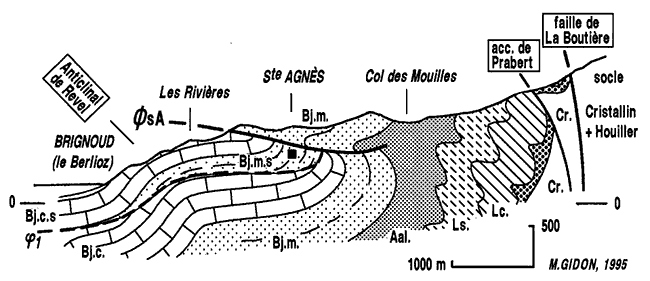

Coupe passant approximativement par le vallon de
la Combe de Lancey ;
j1 = surface de chevauchement
du probable redoublement du Bajocien inférieur calcaire
; j2a = chevauchement de Sainte-Agnès
Bjc.s = Bajocien inférieur calcaire (zone
à Humphriesianum), barre supérieure ; Bjms
= niveaux marneux intermédiaires du Bajocien inférieur
(âge précis incertain) ; Bjc. = Bajocien inférieur
calcaire (zone à Humphriesianum) ; Bjm = Bajocien
basal marneux (zones à Sauzei et à Sowerbyi) ; Aal.
= Aalénien supérieur et moyen ; Ls = "Lias
schisteux" (Aalénien inférieur (?) Toarcien
et Domérien) ; Lc = "Lias calcaire" (Carixien
à Hettangien) ; Tr = Trias ; Tr.+Perm. =
Trias et Grès d'Allevard, là où ces derniers
sont stratigraphiquement présents
même fenêtre
< image plus grande > nouvelle
fenêtre
Carte schématique de la bordure occidentale de la chaîne
de Belledonne entre Saint-Martin d'Uriage et Sainte-Agnès
Ø1 = surface de chevauchement probable redoublant
le Bajocien inférieur (chevauchement précoce, enroulé
par les plis) au sein de l'Unité inférieure. Ø2a
= surface de chevauchement de Sainte-Agnès ("Unité
supérieure").
Noter la rectilinéarité du tracé
cartographique de la faille du Pré de l'Arc et le fait
qu'il est pratiquement dépourvu de V topographiques, ce
qui témoigne du très fort pendage vers l'est de
la cassure. Observer, au niveau de Freydière, l'indépendance
du tracé de cette faille vis-à-vis de celui de l'Accident
Médian méridional.
Les "écailles du Clos" ont été
fortement schématisées. Elles constituent deux lames
imbriquées de couverture sédimentaire, ayant pour
semelle des lames de micaschistes.
compléments
en projet ...
Carte
géologique simplifiée des collines bordières
septentrionales au nord de
Gières
Page d'introduction
générale à la géologie des collines bordières
de Belledonne
Page
d'introduction à la géologie de la chaîne
de Belledonne au sens large.
Cartes géologiques
au 1/50.000° à consulter : feuille Domène
