gorges de la Romanche au nord des Deux-Alpes
La splendide voûte de béton du
barrage du Chambon s'appuie des deux côtés sur des
piliers naturels formés par le cristallin du bloc des Grandes
Rousses, à l'endroit exact où la Romanche franchit
la faille du Chambon, qui limite ce bloc du côté
oriental, pour s'engager dans une gorge étroite qui débouche
au Fréney.

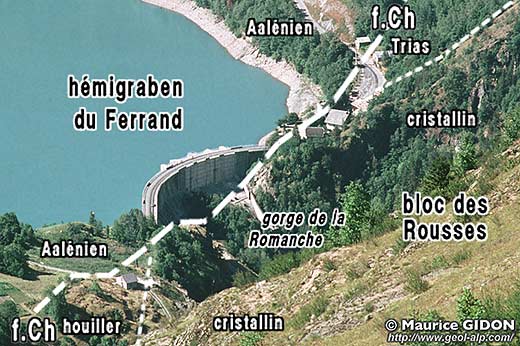

Le barrage
du Chambon
vu du nord, depuis les pentes sud-orientales de la Croix de Cassini.
f.Ch = faille du Chambon
même fenêtre
< image plus grande, muette > nouvelle fenêtre

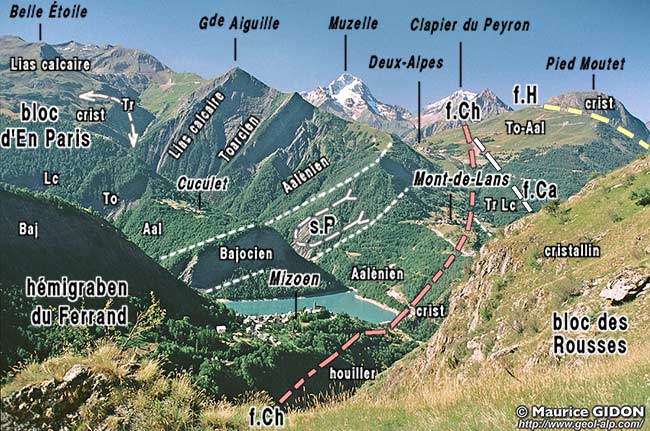

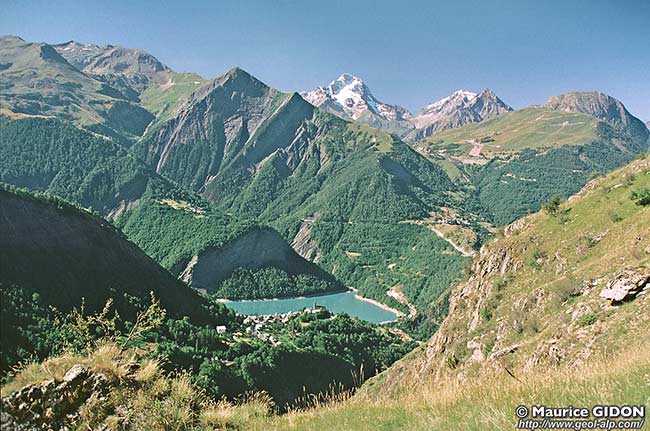

Le site du barrage du Chambon (rive gauche)
vu du nord, depuis les pentes sud-orientales de la Croix de Cassini.
s.P = synclinal du Praouat (voir la page "vallon du Ferrand") ; f.Ch = faille du Chambon ; f.Ca = faille de Cassini
même fenêtre < image plus grande, muette > nouvelle fenêtre

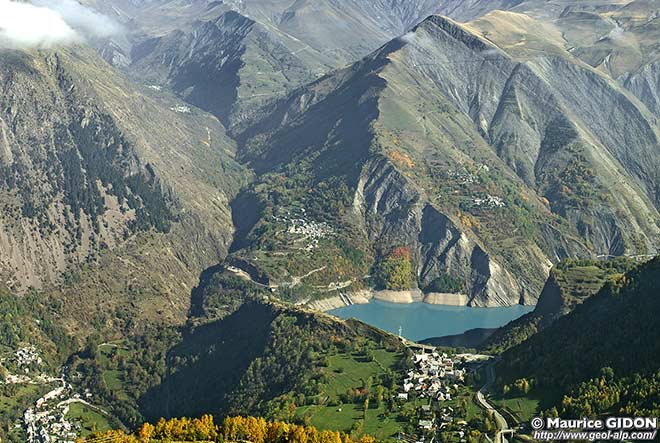

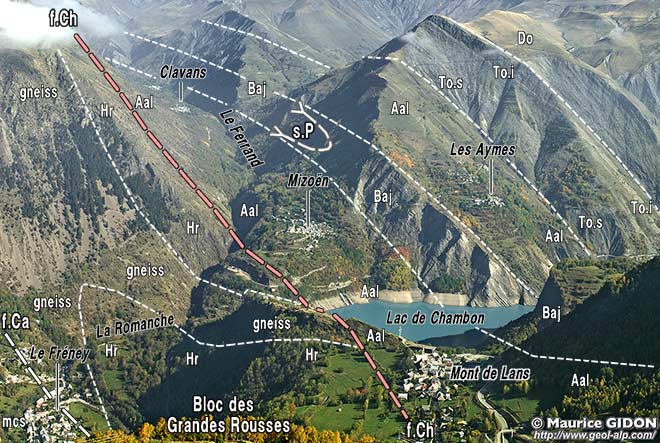

Le site du barrage du Chambon
vu du sud (rive gauche de la Romanche), depuis l'échine du Fioc (ouest des Deux-Alpes).
f.Ca = faille de Cassini ; f.Ch = faille du Chambon ; s.P = synclinal du Praouat
coupe
interprétative.
En amont du barrage la gorge de la Romanche
tranche, en descendant dans la succession, la couverture jurassique du flanc ouest du bloc cristallin
d'En-Paris. La voûte du socle cristallin de ce bloc s'élève régulièrement
depuis la rive droite (En-Paris : environ 2200) vers la rive gauche
(glacier du Mont-de-Lans : environ 3200 au Jandri) et il n'y a aucun indice d'un accident
tectonique qui aurait déterminé cette gorge : la localisation de son tracé est certainement
le résultat d'un phénomène de surimposition*.
version plus grande, muette, de cette image

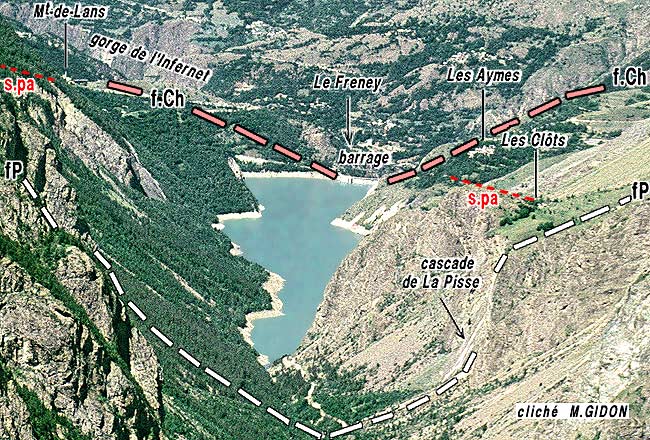

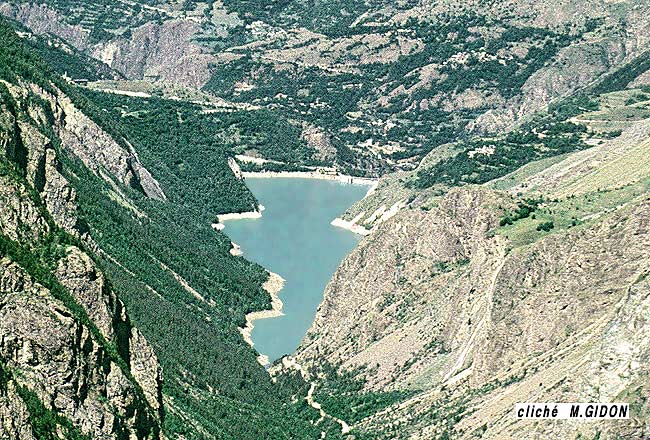

La gorge de la Romanche et la retenue du Chambon
vues de l'est, depuis la crête du Peyrou d'aval (à
l'ouest du refuge Chancel)
f.P = faille de la Pisse ; f.Ch = faille
du Chambon ; s.pa = surface de la pénéplaine
anté-triasique.
Le profil de la gorge, avec ses flancs trop abrupts pour converger
vers le lit du torrent est typique de son modelage par le passage
d'un glacier. Mais elle n'a pas un véritable profil en
U car le fond d'auge est encombré par des jupes d'éboulis.
D'autre part l'emplacement des épaulements ne correspond
pas au sommet du remplissage par la glace mais au changement de
la nature de la roche (surface de la pénéplaine
anté-triasique)
La surface de la pénéplaine anté-triasique
est nettement plus élevée en rive gauche qu'en rive
droite ; mais cette dénivellation n'est aucunement en rapport
avec la présence d'un mythique accident qui suivrait le
tracé de la gorge : elle s'explique simplement par le plongement
de cette surface vers le nord, c'est-à-dire de gauche à
droite (c'est ce qu'exprime bien le tracé des lignes de
tirets rouges, qui se raccordent parfaitement, d'une rive à
l'autre).
aperçu sur la vallée de
la Haute Romanche
aperçu général sur le massif
des Écrins // aperçu général sur le massif
des Grandes Rousses
cartes géologiques à
1/50.000° (*) à consulter : feuille La Grave
